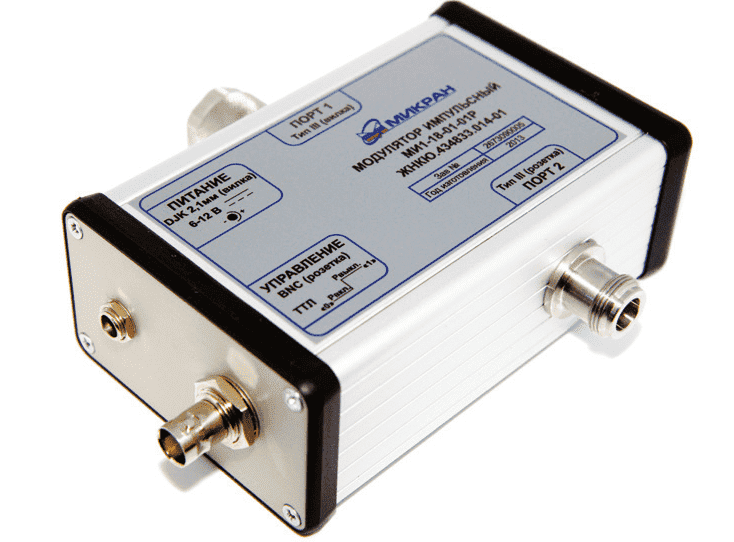

Модуляторы импульсные серии МИ1

— Широкий диапазон частот от 10 МГц до 20 ГГц

— Высокое подавление мощности в паузе ≥ 70 дБ

— Время фронта/среза огибающей радиоимпульса < 10 нс

— Управление стандартными сигналами 5 В ТТЛ

— Возможность работы в нескольких коаксиальных трактах

— Оба порта модулятора могут выполнять функции как входа, так и выхода

Модуляторы импульсные (МИ) предназначены для импульсной модуляции непрерывных гармонических сигналов. МИ могут использоваться в различных измерительных стендах и комплексах. Например, в качестве внешнего импульсного модулятора для скалярных и векторных анализаторов цепей серии Р2М, Р4М, работающих в режиме импульсных измерений, а также синтезаторов частот серии Г7М. Модуляторы импульсные серии МИ1 выпускаются в нескольких модификациях, отличающихся типом СВЧ-соединителей. Кроме того, в комплект поставки модулятора импульсного серии МИ1 входят блок питания и кабель BNC (вилка-вилка) длиной 1,2 м для подключения модулятора к источнику модулирующего сигнала. Все это позволяет оптимальным образом организовать совместную работу МИ1 с анализаторами цепей серии Р2М, Р4М и синтезаторами частот серии Г7М.


Технические характеристики

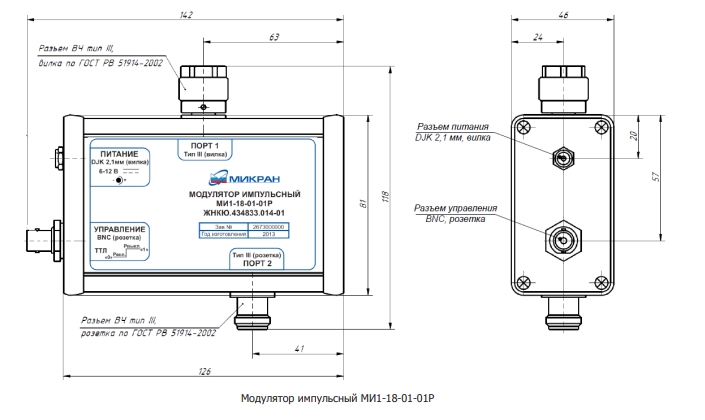

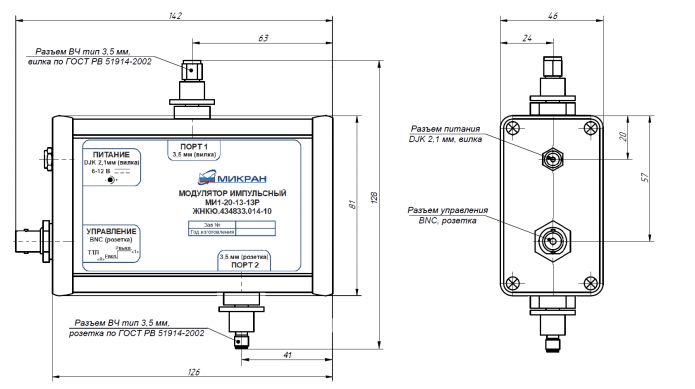

   МИ1-18  МИ1-20
Диапазон рабочих частот   10 МГц …18 ГГц  10 МГц …20 ГГц
Подавление мощности в паузе, дБ                                                  ≥ 70
Длительность фронта/среза огибающей радиоимпульса, нс                                                   < 10
Минимальная длительность импульса, нс                                                     20
Максимальная частота повторения импульсов, МГц                                                    25
Задержка между сигналом управления и радиоимпульсом, нс                                                   ≤ 20
Вносимые потери, дБ                                                  < 10
КСВН                                                  < 2,5

Техническое описание

Модуляторы импульсные серии МИ1
185 КБ
16.04.2020
