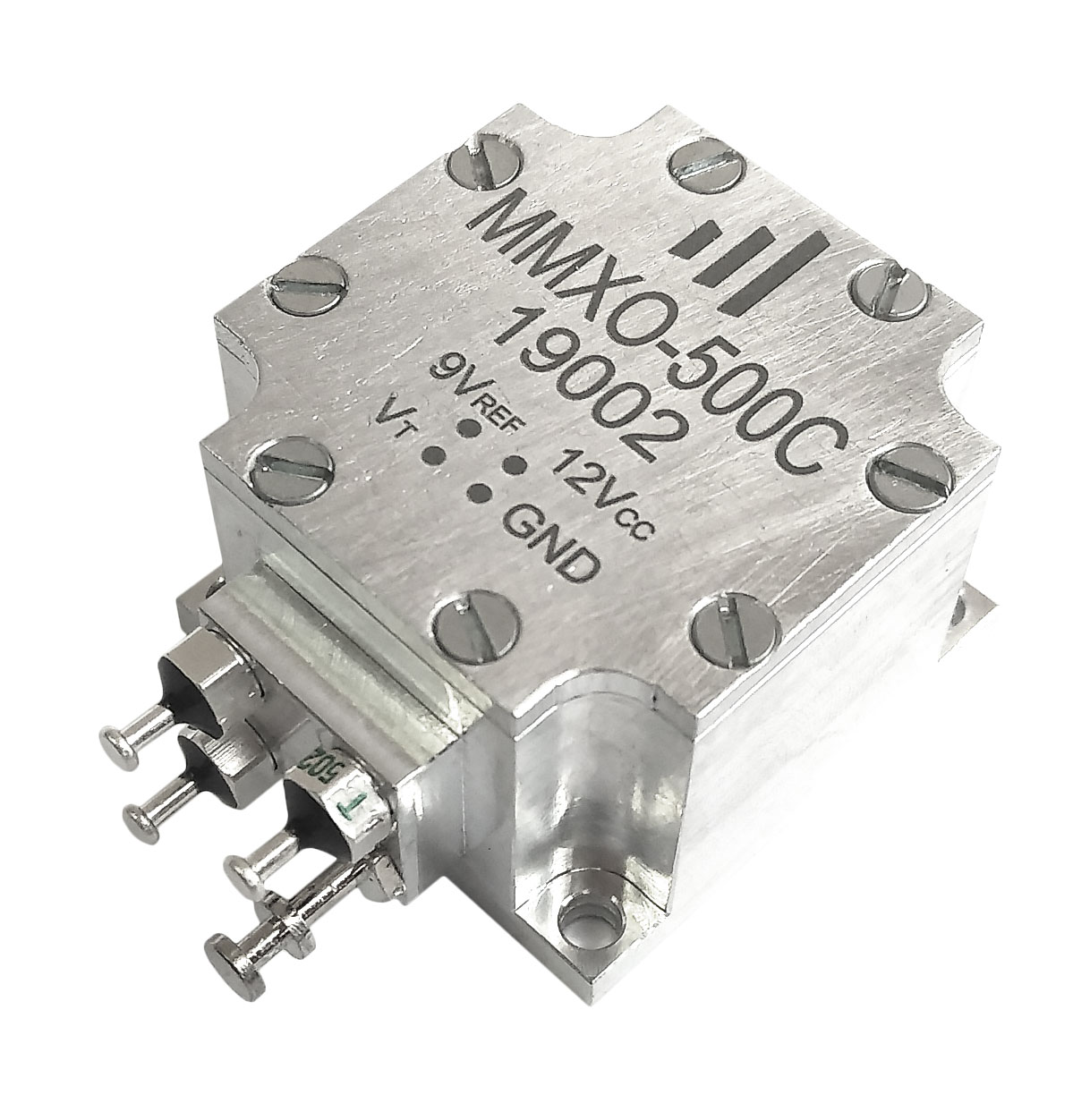

Генератор MMXO-500C

— Сверхнизкий фазовый шум

— Выходная мощность > 17 дБм

— «Старение» < 0,5 × 10^−6 после 30 дней

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Генератор MMXO-500C представляет собой комбинацию генератора термостатированного MOXO-100 и умножителя частоты на пять с буферным выходным усилителем мощности. Тщательно проработанная схема умножителя частоты позволяет реализовывать шумовой потенциал MOXO-100 на высокой частоте. Приведенный к выходу генераторной части MMXO-100 (к 100 МГц) уровень фазового шума ниже минус 180 дБн/Гц.

Генератор предназначен для применения в малошумящих синтезаторах частота, цифровых формирователях сигналов с высоким качеством спектра и приемниках с широкой полосой обработки.

Фазовые шумы



Технические характеристики


 Рабочая частота, МГц     500
 «Старение», после 30 дней, не более      0,5 × 10-6
 Девиация Аллана на интервале 1 с      5 × 10-11
 Фазовый шум на отстройке, дБн/Гц, не более:
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 MГц

     –55
     –90
     –121
     –145
     –160
     –165
     –168
 Выходная мощность, дБм, не менее      17
 Уровень паразитных гармоник 100 МГц, дБн, не более
      –70
 Напряжение питания, В      12 ± 0,5
 Ток потребления, мА:
после включения
после прогрева

     450
     150
 Температурная нестабильность частоты, не более      5 × 10-8
 Нестабильность частоты от изменения нагрузки 50 Ом ± 10 %, не более      5 × 10-8
 Диапазон перестройки частоты      ±1,5 × 10-8
 Диапазон напряжений управления, В      0…9
     Выход опорного напряжения, В

     9 ± 1

Технические характеристики

Генератор MMXO-500C
339 КБ 29.04.2022
