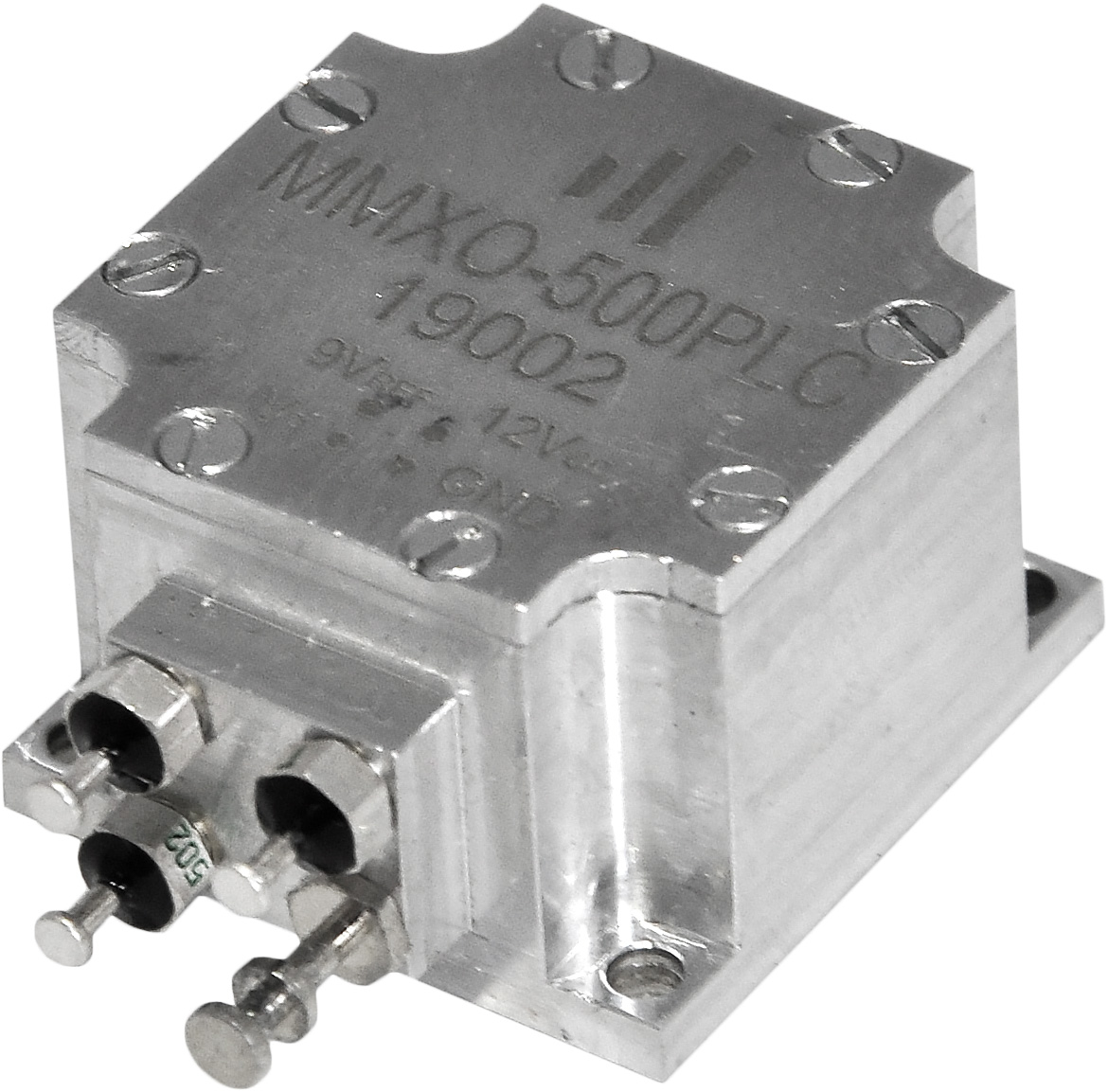

Генератор MMXO-500PLC

—Сверхвысокая фазовая стабильность

— Выходная мощность > 14 дБм

— «Старение» < 0,5 × 10^−6 после 30 дней

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Генератор MMXO-500PLC представляет собой комбинацию генератора термостатированного MOXO-100, умножителя частоты на пять и стабилизированного малошумящего термостатированного ПАВ-генератора. Тщательно проработанная схема позволяет обеспечить синтез сигнала опорной частоты с наименьшими фазовыми шумами как на отстройках до 10 кГц, благодаря высокому качеству умноженного по частоте MOXO-100, так и выше 10 кГц, благодаря малошумящему термостатированному ПАВ-генератору.

Генератор предназначен для применения в малошумящих синтезаторах частот, цифровых формирователях сигналов с высоким качеством спектра, а также в приемниках с широкой полосой обработки.

Фазовые шумы



Технические характеристики


 Рабочая частота, МГц      500
 «Старение», после 30 дней, не более
      0,5 × 10-6
 Девиация Аллана на интервале 1 с      5 × 10-11
 Фазовый шум на отстройке, дБн/Гц, не более:
1 Гц
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
1 MГц

     –55
     –90
     –121
     –145
     –160
     –175
     –175
 Выходная мощность, дБм, не менее      14
 Уровень паразитных гармоник 100 МГц, дБн, не более      –70
 Напряжение питания, В      12 ± 0,5
 Ток потребления, мА:
после включения
после прогрева

     700
     200
 Время захвата частоты после включения питания в НУ, мин, не более

      1
 Температурная нестабильность частоты, не более      5 × 10-8
 Нестабильность частоты от изменения нагрузки 50 Ом ± 10 %, не более      5 × 10-8
 Диапазон перестройки частоты      ±1,5 × 10-6
 Диапазон напряжений управления, В      0…9
 Выход опорного напряжения, В      9 ± 1

Технические характеристики

Генератор MMXO-500PLC
224 КБ 29.04.2022
