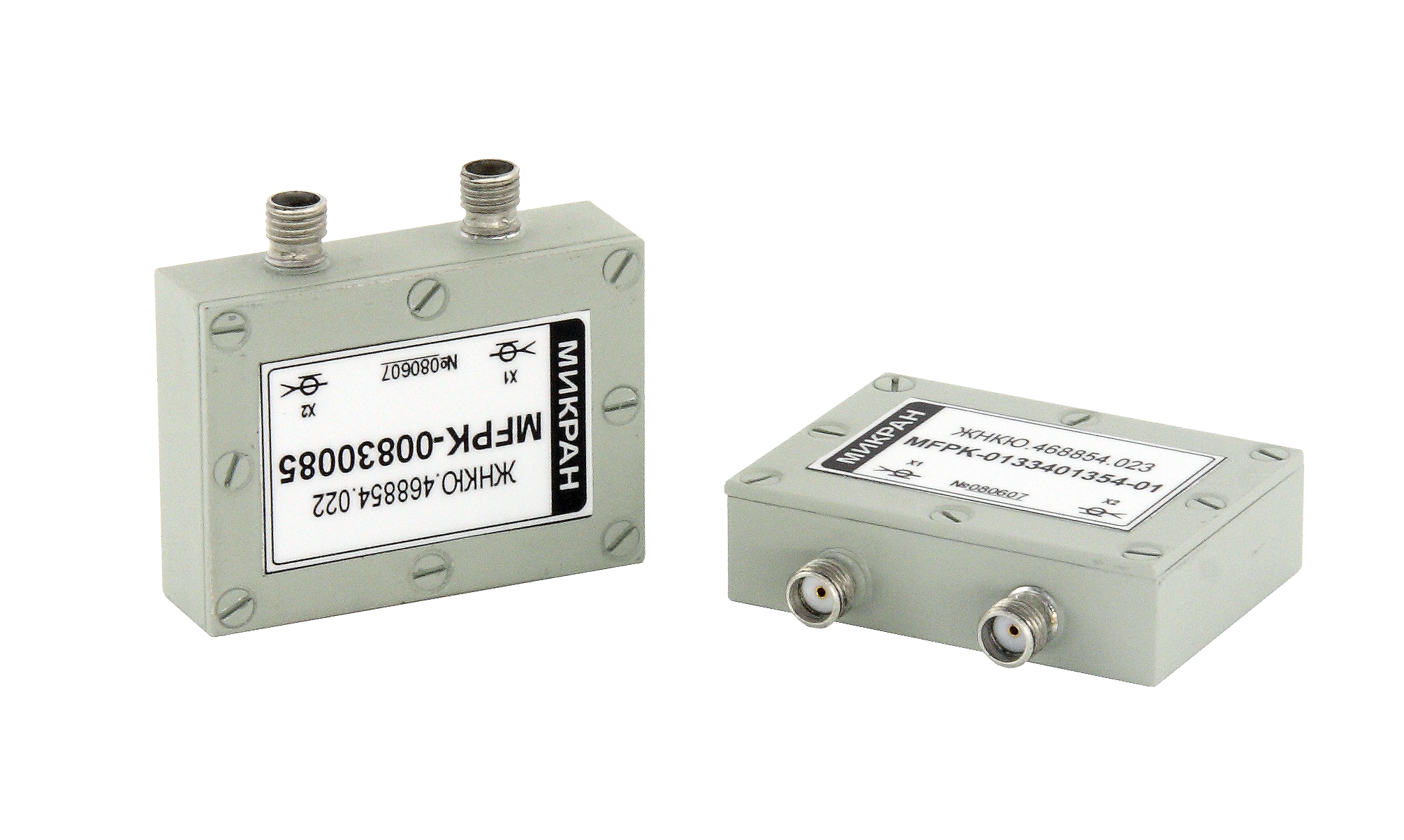

ППФ на диэлектрических резонаторах и коаксиальных диэлектрических резонаторах

Конструктивное исполнение

MFPD – на цилиндрических диэлектрических резонаторах из керамики.

MFPK – на коаксиальных диэлектрических резонаторах из керамики.

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Технические характеристики

Наименование
 Диапазон измерения центральной частоты F0, ГГц
 Полоса пропускания ∆F по уровню 1 дБ, в % от F0
 Затухание в полосе пропускания, дБ
 Затухание при отстройке от F0 на 2∆F, дБ
 КСВН вх/вых, не более, раз
 Изменение F0
в диапазоне температур ±50 °С, 10-6
MFPD-****-01
 1,5…1,6
 1,0
 −2,0
 −35
 1,5/1,5
 50…100
MFPD-****-01
 4,0…5,0
 0,5 −2,5
 −35
 1,5/1,5
 50…100
MFPD-****-01
 10,0…15,0
 0,5
 −3,0
 −30
 1,5/1,5
 50…100
MFPK-****-01
 0,3…2,0
 0,5…25,0
 −5,0…−0,7
 −20…−40
 1,5/1,5
 50…100
