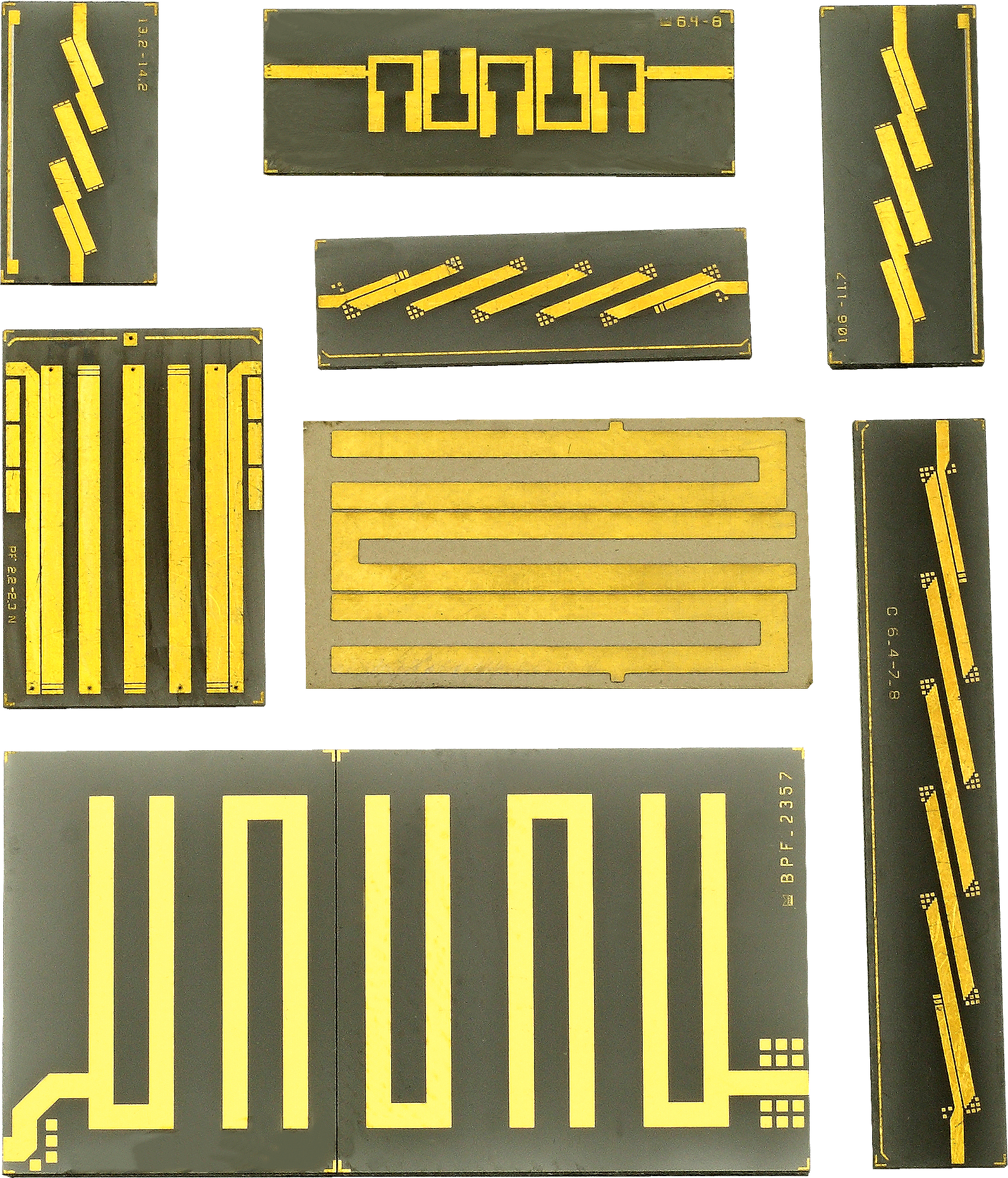

ППФ микрополосковые

Конструктивное исполнение

1 — многорезонаторные предельно компактные (при данном числе резонаторов) из отрезков многопроводных связанных микрополосковых линий.

2 — двухрезонаторные из отрезков связанных микрополосковых линий с полюсами затухания на выбранных частотах.

Технические характеристики

Наименование
Диапазон измерения центральной частоты F0, ГГц
Полоса пропускания ∆F по уровню 1 дБ, в % от F0
Затухание в полосе пропускания, дБ
Затухание при отстройке от Fна 2∆F, дБ
КСВН вх/вых, не более, раз
Изменение F0
в диапазоне температур ±50 °С, 10-6
MFPD-****-01
1,5…1,6
1,0
−2,0
−35
1,5/1,5
50…100
MFPD-****-01
4,0…5,0
0,5 −2,5
−35
1,5/1,5
50…100
MFPD-****-01
10,0…15,0
0,5
−3,0
−30
1,5/1,5
50…100
MFPK-****-01
0,3…2,0
0,5…25,0
−5,0…−0,7
−20…−40
1,5/1,5
50…100
