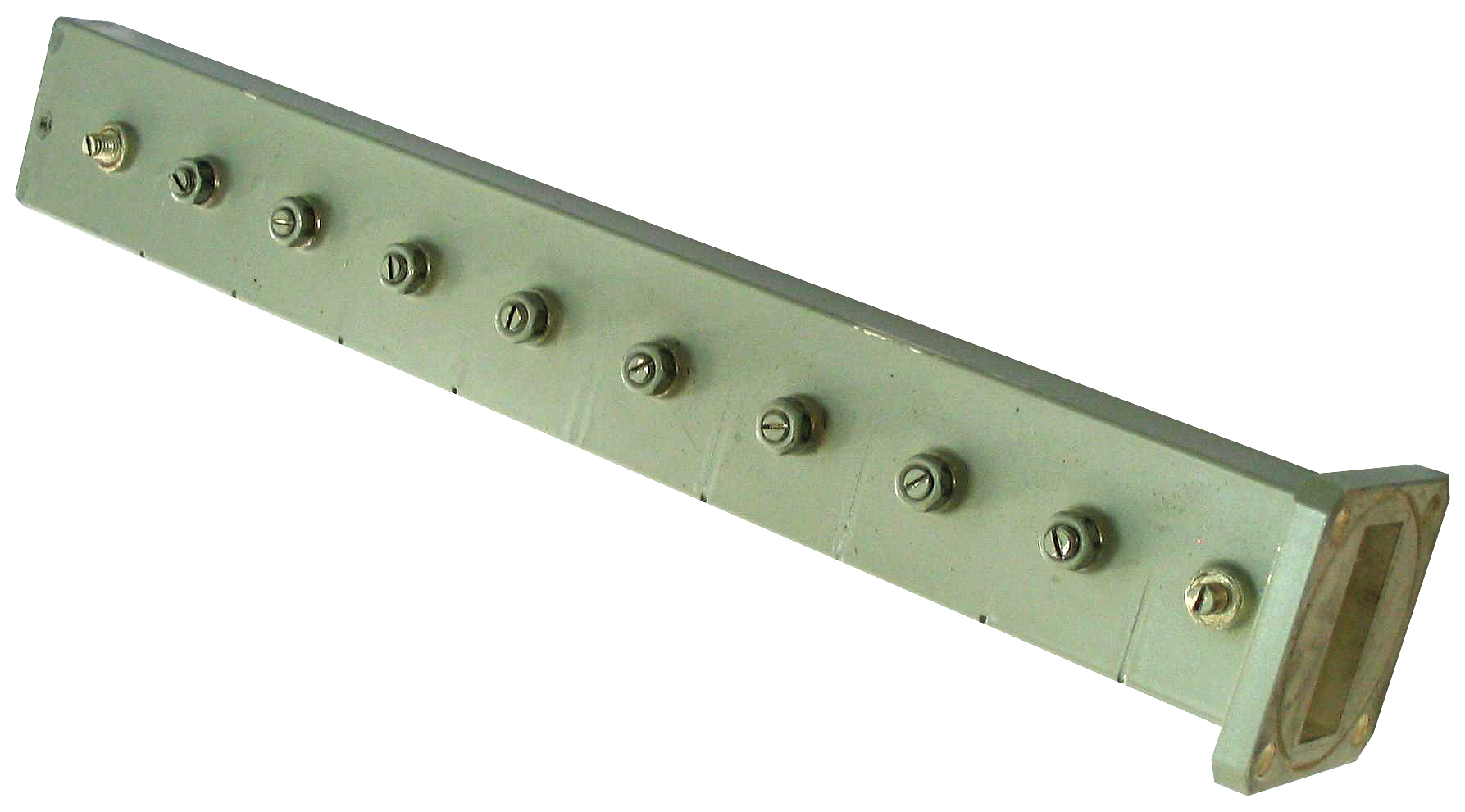

ППФ волноводные

Конструктивное исполнение

1 — четырехрезонаторные с запредельными связями через толстые индуктивные диафрагмы на прямоугольных волноводах с волной Н10.

2 — трехрезонаторные на полых цилиндрических резонаторах с колебанием Н011.

3 — шестирезонаторные с запредельными связями через толстые индуктивные диафрагмы на прямоугольных волноводах с волной Н10.

Технические характеристики

Наименование   Диапазон
изменения
центральной частоты F0,
ГГц
Полоса пропускания
ΔF по уровню −1 дБ, цв %
от F0
Затухание
в полосе пропускания,
дБ, не более
Затухание
при отстройке от Fна ±ΔF, дБ,
не менее
КСВН вх/вых,
не более, раз
Диапазон
мех. пере-стройки
F0, МГц
Констр. испол.
MFPW-03604-02
3,6…4,2
2,0…4,0
−1,0…−1,5
−50
1,5/1,5
±50
3
MFPW-079083-01
7,9…8,3
0,5…2,0
−1,0…−1,5
−30
1,5/1,5
±50 1
MFPW-107117-01
10,7…11,7
0,5…2,0
−1,0…−1,5
−30
1,5/1,5
±50
1
MFPW-144153-01
14,4…15,3
0,5…2,0
−1,0…−1,5
−30
1,5/1,5
±50
1
MFPW-144153-02
14,4…15,3
0,2
−1
−40
1,5/1,5
±50
2
