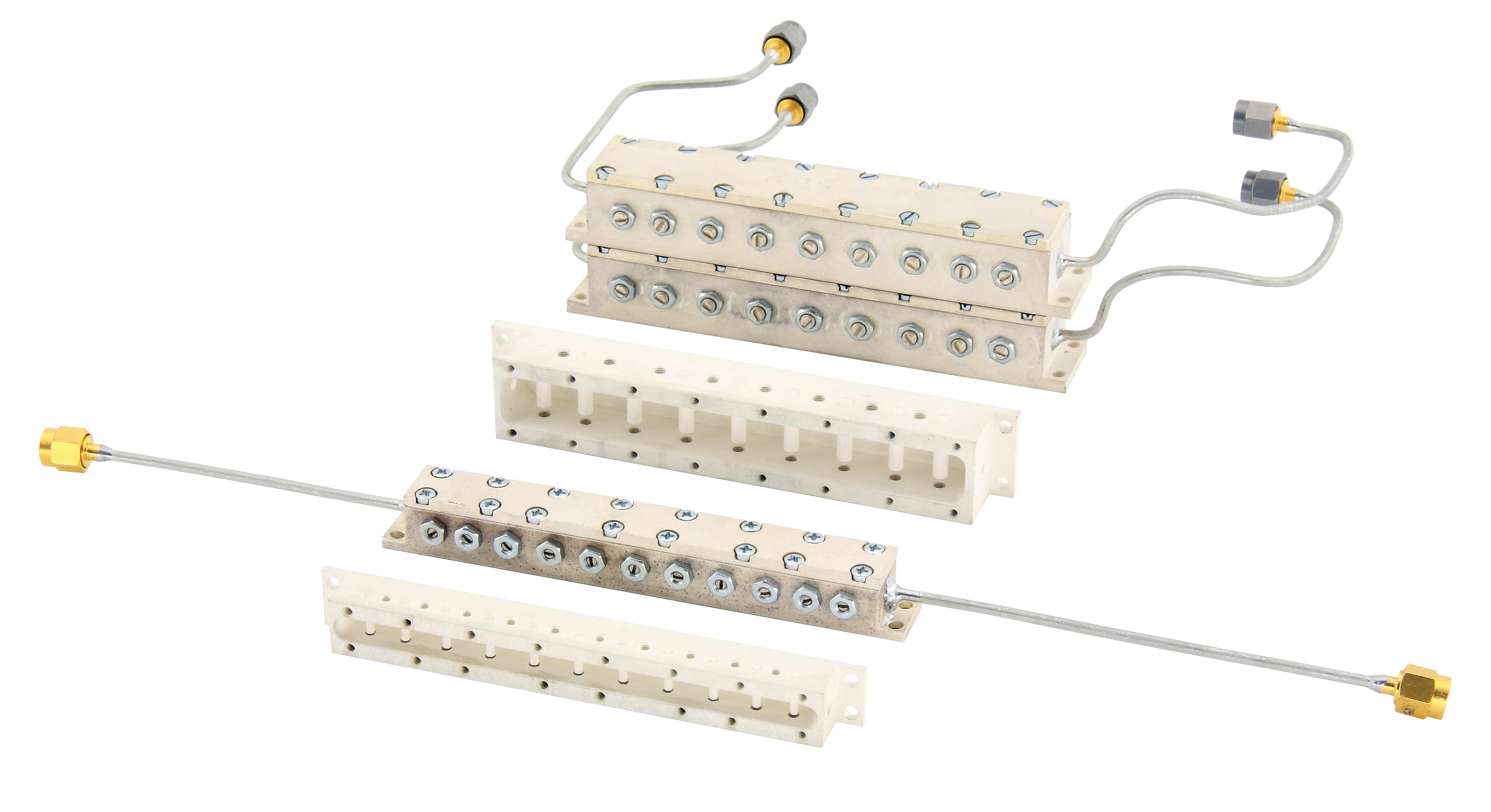

ППФ на объемных резонаторах

Конструктивное исполнение

1 — девятирезонаторные с коаксиальным входом/выходом.

2 — одиннадцатирезонаторные с коаксиальным входом/выходом.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Технические характеристики

Наименование Диапазон изменения центральной частоты F0, ГГц
Полоса пропускания ∆F по уровню −1 дБ, цв % от F0
Затухание в полосе пропускания, дБ, не более
Затухание при отстройке от  Fна ±∆F, дБ, не менее
КСВН вх/вых, не более, раз
Диапазон мех. перестройки F0, МГц
Констр. испол.
MFPV-045065-01
4,5…6,5
15,0
−0,3…−0,7
−60
1,5/1,5
2,0
1
MFPV-080105-01
8,0…10,5
9,5
−0,3…−0,7
−60
1,5/1,5
2,5
2
