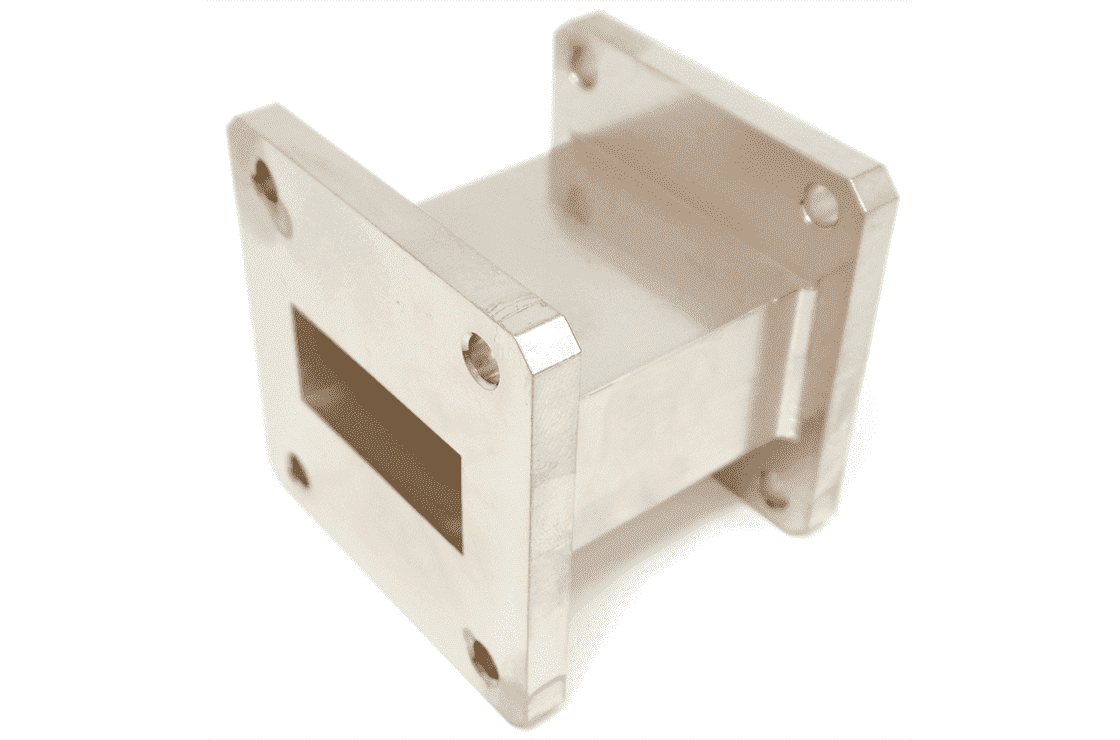

Переходы волноводно-волноводные

— Малые потери и отражение во всём диапазоне рабочих частот

— Высокая стабильность параметров при большом количестве циклов соединений

— Высокое качество механической обработки фланцевой поверхности

Переходы волноводно-волноводные предназначены для соединения волноводных устройств с разными типами сечений и фланцев. Переходы изготавливаются из сплава алюминия и покрываются никелем. Качество механической обработки волноводных фланцев вкупе с геометрическими параметрами волновода гарантируют малые потери и отражение, высокую стабильность СВЧ-характеристик и отсутствие утечек энергии во фланцевом соединении.

Технические параметры

Обозначение	Сечение волновода, мм	Диапазон частот, ГГц	КСВН, не более	Вносимые потери, дБ, не более
Переход волноводно-волноводный 28,5×12,6-WR112	28,5×12,6 – 28,449×12,624	6,85…10	1,02	0,15
Переход волноводно-волноводный 23×10-WR90	23×10 – 22,860×10,160	8,15…12,4	1,02	0,15
Переход волноводно-волноводный 23×10-23×5	23×10 – 23×5	8,15...12,05	1,11	0,2
Переход волноводно-волноводный 23×10-23×5	23×10 – 23×5	9...11	1,09	0,2
Переход волноводно-волноводный 23×10-23×3	23×10 – 23×3	8,15...12,05	1,13	0,2
Переход волноводно-волноводный 23×10-23×3	23×10 – 23×3	9...11	1,11	0,2
Переход волноводно-волноводный 23×10-23×2	23×10 – 23×2	8,15...12,05	1,19	0,2
Переход волноводно-волноводный 23×10-23×2	23×10 – 23×2	9...11	1,16	0,2
Переход волноводно-волноводный 16×8-WR62	16×8 – 15,799×7,899	12,05...18	1,02	0,15
Переход волноводно-волноводный 11×5,5-WR42	11×5,5 – 10,668×4,318	17,44…26,5	1,04	0,15
Переход волноводно-волноводный 7,2×3,4-WR28	7,2×3,4 – 7,112×3,556	25,95...40	1,02	0,15
Переход волноводно-волноводный 5,2×2,6-WR22*	5,2×2,6 – 5,690×2,845	33…50	1,02	0,2
Переход волноводно-волноводный 5,2×2,6Ш-WR22**	5,2×2,6 – 5,690×2,845	33…50	1,02	0,2

* Фланец 5,2 × 2,6 исполнение 2, вариант 1 по ГОСТ РВ 51914-2002.
** Фланец 5,2 × 2,6 исполнение 1, вариант 1 по ГОСТ РВ 51914-2002.
