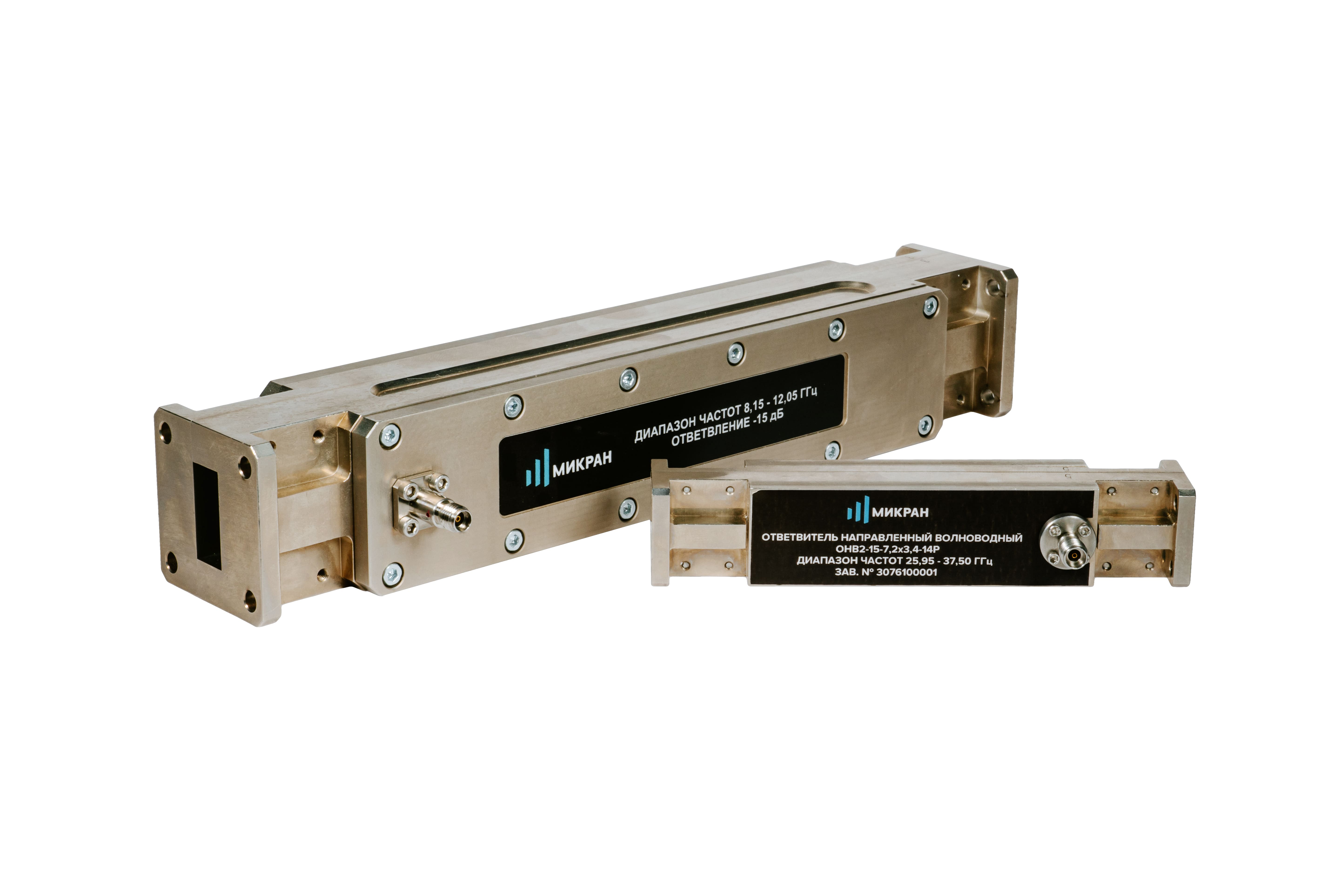

Двойные волноводные ответвители
Двойные волноводные ответвители серии ОНВ2 предназначены для измерения модулей коэффициентов отражения и передачи волноводных устройств при помощи скалярных анализаторов цепей серии Р2М в волноводном тракте.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Изделие выполнено по схеме двух встречных волноводных направленных ответвителей, имеющих в качестве портов ответвленного сигнала коаксиальные соединители. Общая схема измерения с использованием опорного канала скалярного анализатора серии Р2М представлена на рисунке 1. Корпуса волноводных ответвителей изготовлены из алюминиевого сплава, покрытого слоем никеля, обеспечивающим высокую коррозионную стойкость изделия. Волноводные ответвители имеют высокую стабильность параметров при большом количестве циклов соединений. Подробнее о применении двойных волноводных ответвителей при проведении измерений с использованием скалярных анализаторов цепей можно узнать в разделе «Анализаторы цепей скалярные» на сайте www.micran.ru/productions/IIS/kia/sna/.
Волноводные ответвители соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже. Присоединительные размеры волноводных фланцев соответствуют ГОСТ РВ 51914-2002.
Технические параметры
|
Сечение, мм |
Обозначение | Соединитель |
Диапазон частот, ГГц |
КСВН, не более |
Ответвление, дБ (отклон./перепад) |
Направленность, дБ, не менее |
|
|---|---|---|---|---|---|---|---|
|
основ. канал |
втор. канал |
||||||
|
23 × 10 |
ОНВ2-15-23×10-01Р |
тип III (розетка) |
8,15...12,05 |
1,1 | 1,2 |
-15 (± 0,6/± 0,6) |
30 * |
|
ОНВ2-15-23×10-11Р |
тип N (розетка) |
||||||
|
ОНВ2-15-23×10-03Р |
тип IX, вар.3 (розетка) |
||||||
|
ОНВ2-15-23×10-13Р |
тип 3,5 мм (розетка) |
||||||
|
16 × 8 |
ОНВ2-15-16×8-01Р |
тип III (розетка) |
12,05...17,44 | 1,1 | 1,2 |
-15 (± 0,9/± 0,6) |
30 * |
|
ОНВ2-15-16×8-11Р |
тип N (розетка) |
||||||
|
ОНВ2-15-16×8-03Р |
тип IX, вар.3 (розетка) |
||||||
|
ОНВ2-15-16×8-13Р |
тип 3,5 мм (розетка) |
||||||
|
11×5,5 |
ОНВ2-15-11×5,5-03Р |
тип IX, вар.3 (розетка) |
17,44...25,95 |
1,15 | 1,2 |
-15 (± 0,7/± 0,6) |
30 * |
|
ОНВ2-15-11×5,5-13Р |
тип 3,5 мм (розетка) |
||||||
|
7,2 × 3,4 |
ОНВ2-15-7,2×3,4-14Р |
тип 2,92 мм (розетка) |
25,95...37,50 |
1,15 | 1,2 |
-15 (± 1/± 0,8) |
30 * |
|
ОНВ2-15-7,2×3,4-05Р |
тип 2,4 мм (розетка) |
||||||
|
5,2 × 2,6 |
ОНВ2-15-5,2×2,6-05Р |
тип 2,4 мм (розетка) |
37,50...50,00 |
1,15 | 1,2 |
-15 (± 1,4/± 0,7) |
30 * |
* Значение при подключении согласованной волноводной нагрузки с КСВН ≤ 1,01.
** Значение при подключении согласованной волноводной нагрузки с КСВН ≤ 1,02
Двойные волноводные ответвители
|
|
Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 - Тип III (розетка) |
|
|
Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 - Тип N (розетка) |
|
|
Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (розетка) |
|
|
Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 - Тип 3,5 мм (розетка) |
|
|
Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 - Тип III (розетка) |
|
|
Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 - Тип N (розетка) |
|
|
Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 - IX вар. 3 (розетка) |
|
|
Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 - Тип 3,5 мм (розетка) |
|
|
Двухканальный волноводный ответвитель, 17,44…25,95 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (розетка) |
|
|
Двухканальный волноводный ответвитель, 17,44…25,95 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (розетка) |
|
|
Двухканальный волноводный ответвитель, 25,95…37,50 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,92 мм (розетка) |
|
|
Двухканальный волноводный ответвитель, 25,95…37,50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
|
|
Двухканальный волноводный ответвитель, 37,50…50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
Двойные волноводные ответвители
|
Название Описание |
|
ОНВ2-15-23×10-01Р Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 - Тип III (розетка) |
|
Название Описание |
|
ОНВ2-15-23×10-11Р Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 - Тип N (розетка) |
|
Название Описание |
|
ОНВ2-15-23×10-03Р Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ОНВ2-15-23×10-13Р Двухканальный волноводный ответвитель, 8,15…12,05 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 - Тип 3,5 мм (розетка) |
|
Название Описание |
|
ОНВ2-15-16×8-01Р Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 - Тип III (розетка) |
|
Название Описание |
|
ОНВ2-15-16×8-11Р Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 - Тип N (розетка) |
|
Название Описание |
|
ОНВ2-15-16×8-03Р Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 - IX вар. 3 (розетка) |
|
Название Описание |
|
ОНВ2-15-16×8-13Р Двухканальный волноводный ответвитель, 12,05…17,44 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 - Тип 3,5 мм (розетка) |
|
Название Описание |
|
ОНВ2-15-11×5,5-03Р Двухканальный волноводный ответвитель, 17,44…25,95 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ОНВ2-15-11×5,5-13Р Двухканальный волноводный ответвитель, 17,44…25,95 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ОНВ2-15-7,2×3,4-14Р Двухканальный волноводный ответвитель, 25,95…37,50 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ОНВ2-15-7,2×3,4-05Р Двухканальный волноводный ответвитель, 25,95…37,50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ОНВ2-15-5,2×2,6-05Р Двухканальный волноводный ответвитель, 37,50…50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (розетка) |
