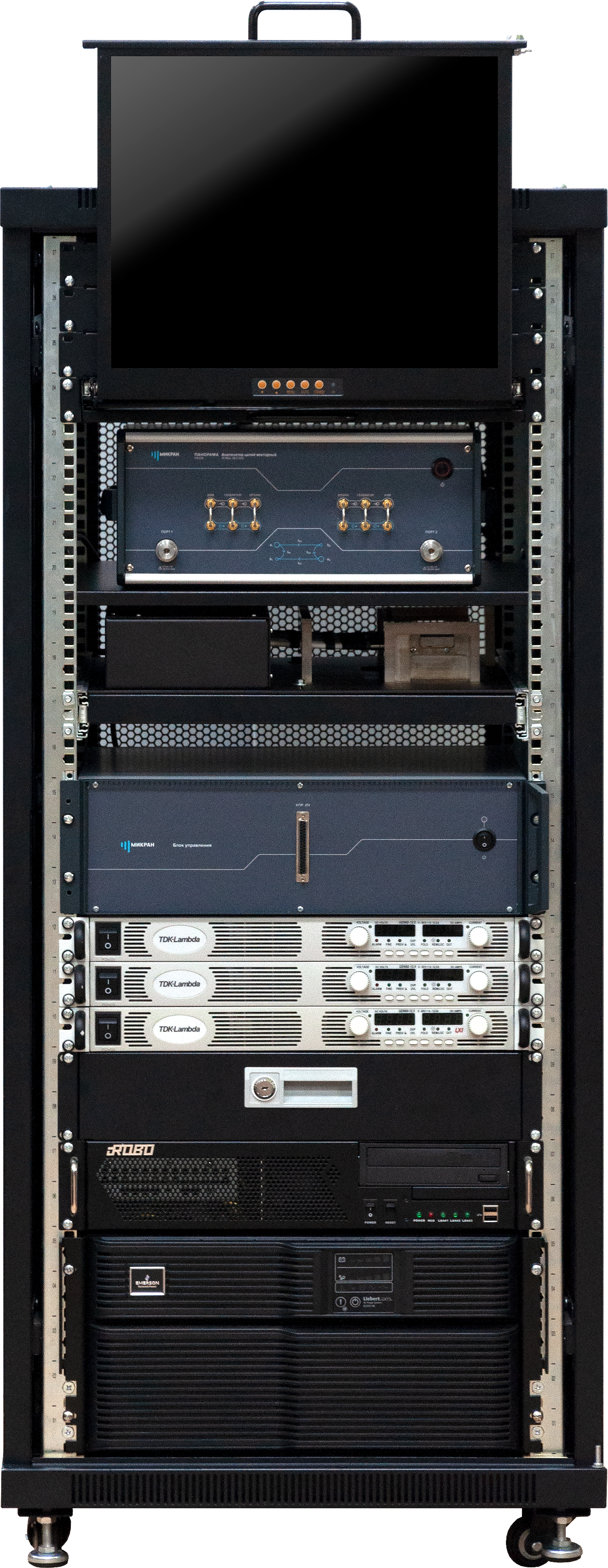

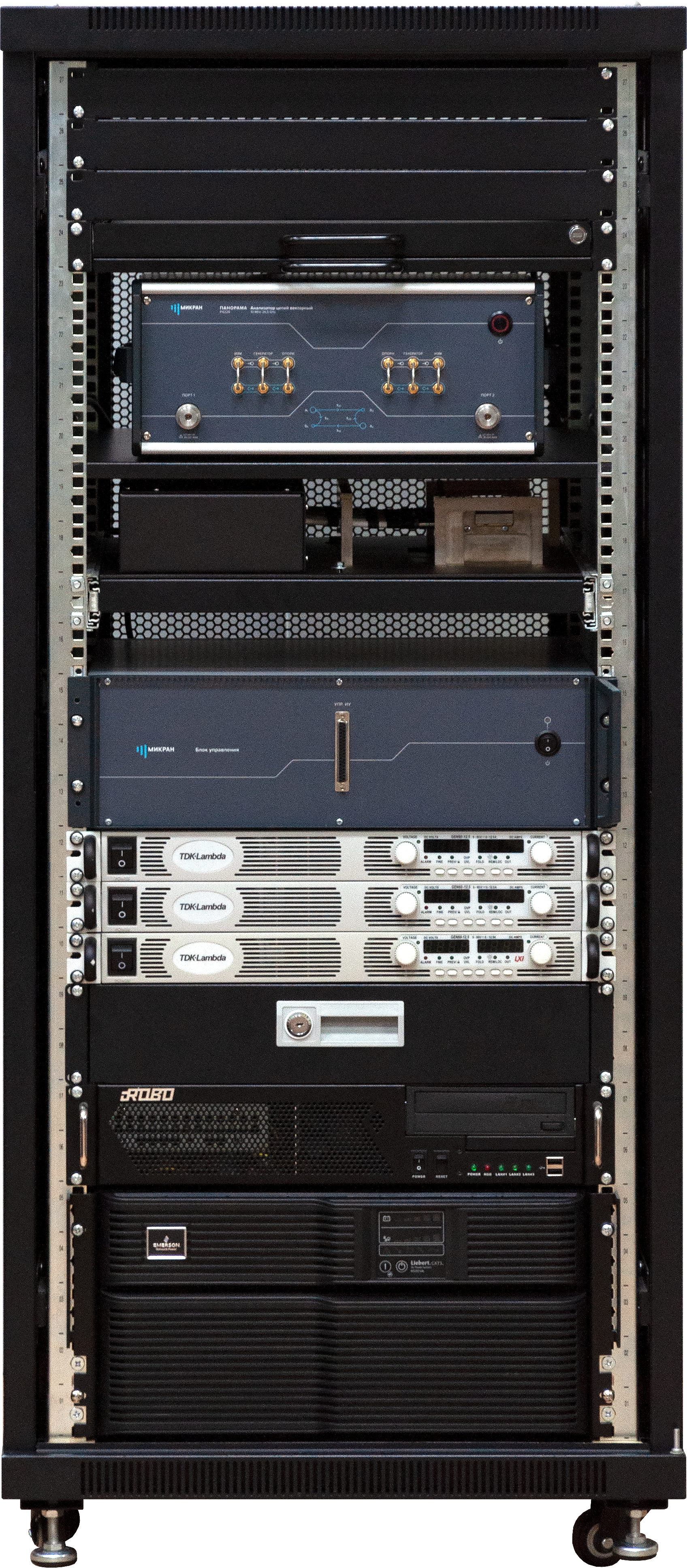

Комплекс для измерения параметров ППМ К2М-101

— Полная характеризация модуля за менее чем 45 секунд при 100 000 измерений

— Выполнение всех необходимых измерений за одно присоединение ППМ

— Конфигурация комплекса под решение конкретной задачи

— Поддержка многопортовой калибровки с помощью многоканального электронного калибратора

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Измерительный комплекс К2М-101 позволяет проводить измерения параметров ППМ в непрерывном и импульсном режимах.

ППМ в режиме приема:

  • измерение S-параметров;

  • измерение коэффициента шума;

  • измерение IP3.


ППМ в режиме передатчика (импульсный режим):

  • измерение S-параметров;
  • измерение уровня побочных спектральных составляющих (ПСС);

  • измерение выходной мощности и сжатия;

  • измерение переходных процессов.

Управление ППМ:
  • значительный объем ОЗУ для хранения таблиц команд и состояний ППМ;

  • обработка сообщений от ППМ в реальном масштабе времени;

  • синхронизация приборов и ППМ;

  • жесткое тактирование моментов измерений, модуляторов и переключения состояний ППМ.

Питание ППМ:

  • 2 источника с возможностью расширения до 4;
  • 750 Вт на канал;

  • контроль тока и напряжения;

  • защита по току и напряжению.

Дополнительные возможности:

  • считывание идентификационных данных;

  • программирование ПЗУ;

  • опрос датчиков;


Программное обеспечение

— высокая производительность;
— широкие возможности конфигурирования последовательности измерений;
— гибкая система формирования отчетов и протоколов измерений;
— встроенные средства анализа и обработки результатов измерений;
— использование набора скалярных и векторных калибровок;
— возможность измерения многоканальных ППМ;
— отображение промежуточных результатов (осциллограмм и спектрограмм) для отладки шаблонов измерений;
— автоматизированная диагностика работоспособности комплекса;
— библиотека COM-функций управления и измерения для программ пользователя;
— измерение межканальных искажений.

Технические характеристики

Комплекс для измерения параметров ППМ К2М-101А
963 КБ
22.06.2023
