Устройства развязывающие
— Низкий уровень КСВН и вносимых потерь
— Высокая стабильность параметров при большом количестве циклов соединений
— Экранное затухание > 90 дБ
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

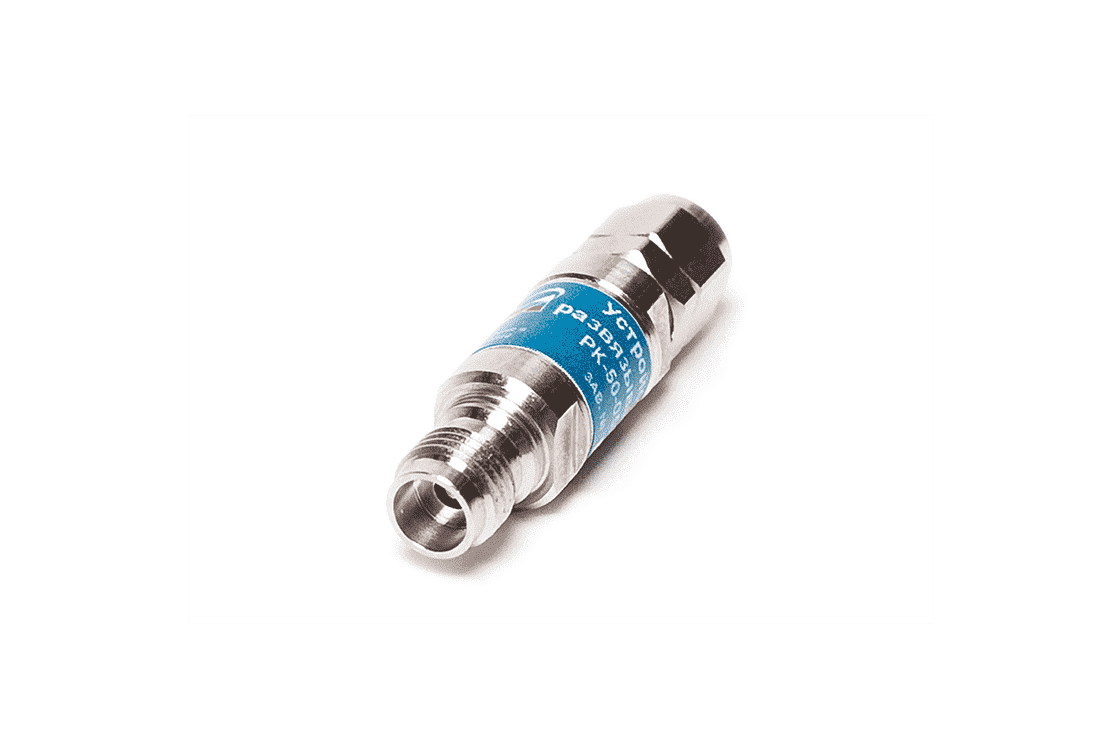

Коаксиальные развязывающие устройства серии РК предназначены для изоляции постоянной составляющей тока и защиты чувствительных компонентов радиочастотных систем, таких как приёмники или контрольно-измерительная аппаратура. Развязывающие устройства серии РК выполнены в трактах 3,5/1,52 мм, 2,92/1,27 мм и 2,4/1,042 мм. Корпуса и гайки развязывающих устройств изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция развязывающих устройств обеспечивают высокую стабильность параметров, малые отражения и неравномерность вносимых потерь в диапазоне рабочих температур от −45 до +110 °C при минимум 2 000 циклах соединений. Экранное затухание составляет не менее 90 дБ.
Технические параметры
| Обозначение | Соединители |
Диапазон частот, ГГц |
Вносимые потери, дБ, не более |
КСВН портов, не более |
Максимальное рабочее напряжение, В |
| РК-32-03Р-03 |
Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка) |
0,05...32 |
0,3 |
1,2 |
30 |
| РК-32-13Р-13 |
Тип 3,5 мм (розетка) – тип 3,5 мм (вилка) |
||||
| РК-40-14Р-14 |
Тип 2,92 мм (розетка) – тип 2,92 мм (вилка) |
0,05...40 |
|||
| РК-50-05Р-05 |
Тип 2,4 мм (розетка) – тип 2,4 мм (вилка) |
0,05...50 |
0,4 |
Устройства развязывающие
|
|
Устройство развязывающее в тракте 3,5/1,52, 0,05..32 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (вилка) |
|
|
Устройство развязывающее в тракте 3,5/1,52, 0,05..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка) |
|
|
Устройство развязывающее в тракте 2,92/1,27, 0,05..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,92 мм (вилка) |
|
|
Устройство развязывающее в тракте 2,4/1,042, 0,05..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка) |
Устройства развязывающие
|
Название Описание |
|
РК-32-03Р-03 Устройство развязывающее в тракте 3,5/1,52, 0,05..32 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (вилка) |
|
Название Описание |
|
РК-32-13Р-13 Устройство развязывающее в тракте 3,5/1,52, 0,05..32 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка) |
|
Название Описание |
|
РК-40-14Р-14 Устройство развязывающее в тракте 2,92/1,27, 0,05..40 ГГц, соединитель 1 – Тип 2,92 мм (розетка), соединитель 2 – Тип 2,92 мм (вилка) |
|
Название Описание |
|
РК-50-05Р-05 Устройство развязывающее в тракте 2,4/1,042, 0,05..50 ГГц, соединитель 1 – Тип 2,4 мм (розетка), соединитель 2 – Тип 2,4 мм (вилка) |
Технические характеристики
| Устройства развязывающие |
