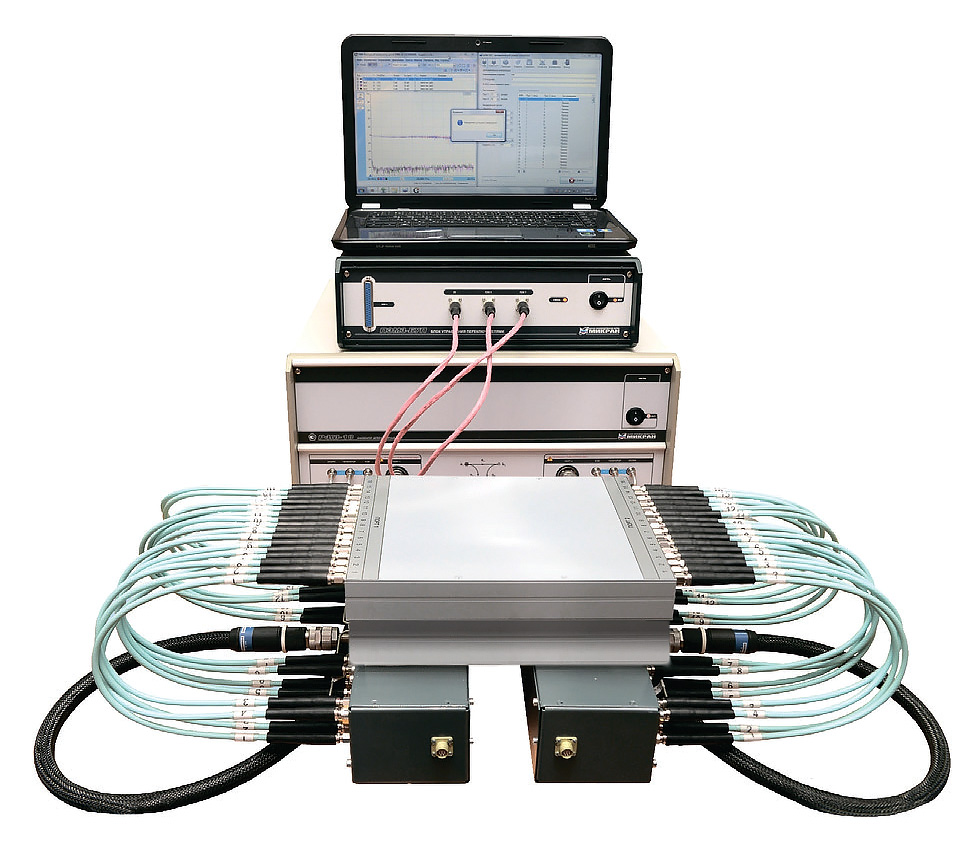

Комплекс для измерения S-параметров многопортовых устройств К2М-102/26

— Диапазон рабочих частот от 100 МГц до 26,5 ГГц

— Все измерения за одно подключение

— Измерение S-параметров всех 256 состояний

— Калибровка комплекса с помощью 32-портового электронного калибратора (SOLT)

— Сохранение профилей измерений для различного типа устройств

— Полный анализ результатов, включая перекрестные измерения

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Комплекс К2М-102/26 предназначен для измерения S-параметров многопортовых ВЧ- и СВЧ-устройств. Двухпортовый векторный анализатор цепей Р4226 «Панорама» с блоком расширения портов и поддержкой электронного калибратора позволяет измерять параметры устройств, имеющих до 32-х портов.

Комплекс К2М-102А позволяет проводить как прямые, так и перекрестные измерения, включая изоляцию между портами. Блок электромеханических переключателей позволяет расширить количество портов векторного анализатора цепей Р4226.

Все измерения могут проводиться как в автоматическом, так и в ручном режимах по заданному пользователем алгоритму. Автоматический анализ результатов по заданным критериям производится в отдельном приложении, что упрощает использование комплекса на производственной линии. Высокая точность и стабильность комплекса позволяет проводить калибровку один раз перед проведением всего цикла измерений. Также предусмотрен выходной разъем для индикации состояний комплекса и независимого управления исследуемым устройством

Технические характеристики

Диапазон рабочих частот 100 МГц …26,5 ГГц
Диапазон установки уровня выходной мощности −50…+10 дБм
Пределы допускаемой отн. погрешности установки уровня выходной мощности      ± 2 дБ
Диапазон измерения модуля коэффициента отражения, S11 0…1
Диапазон измерения модуля коэффициента передачи, S21      −135…+65 дБ
