Анализаторы цепей скалярные

Скачать каталог

Скалярные анализаторы цепей используются для измерения различных параметров в высокочастотных системах. Они измеряют мощность, модуль коэффициента передачи, отражения и стоячей волны по напряжению, а также формируют непрерывные гармонические сигналы. Анализаторы имеют несколько режимов работы и опций, которые контролируют динамические характеристики, параметры устройств с преобразованием по частоте и устройств в импульсном режиме.

Анализаторы цепей скалярные широко применяются в радиоэлектронике, телекоммуникации, радиолокации и измерительной технике. Они могут использоваться для настройки, испытания и контроля при производстве ВЧ- и СВЧ-устройств.

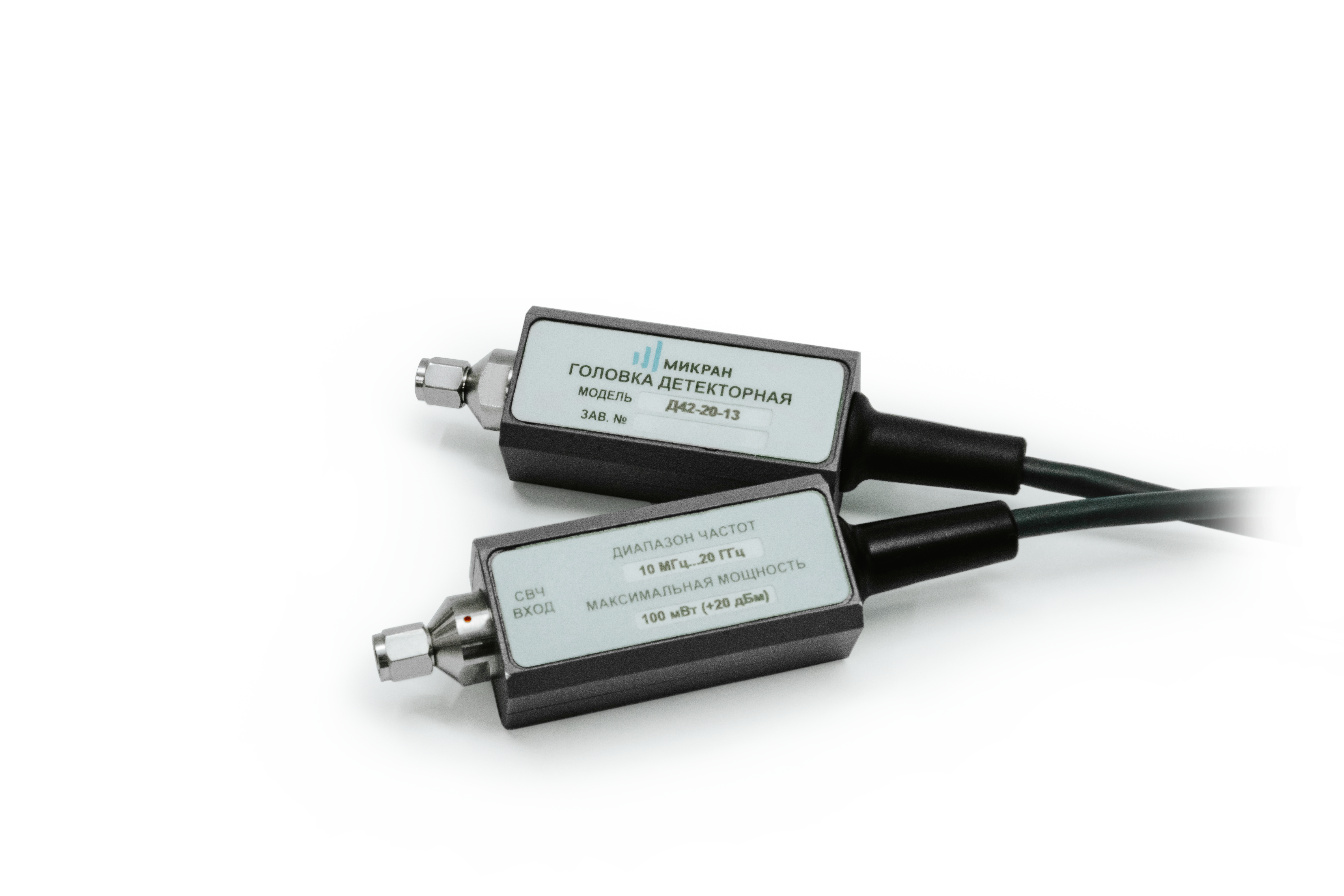

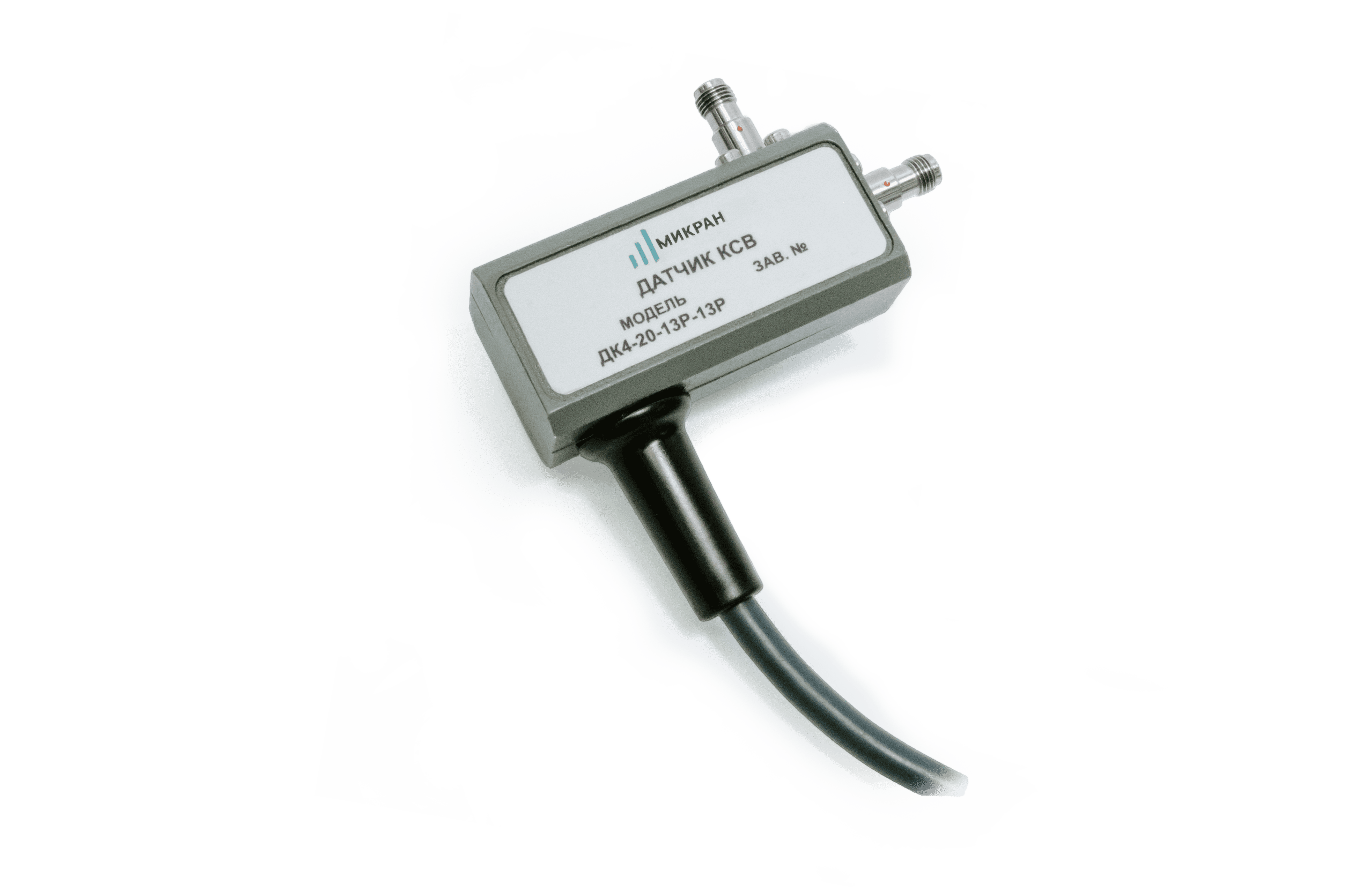

Принцип действия скалярных анализаторов цепей заключается в выделении падающей, прошедшей через устройство и отраженной от его входов высокочастотной электромагнитной волны. Эти волны затем преобразуются в низкочастотные напряжения, пропорциональные мощности этих волн. После измерения напряжений и расчета модуля КП, КО и КСВН можно получить необходимые данные.

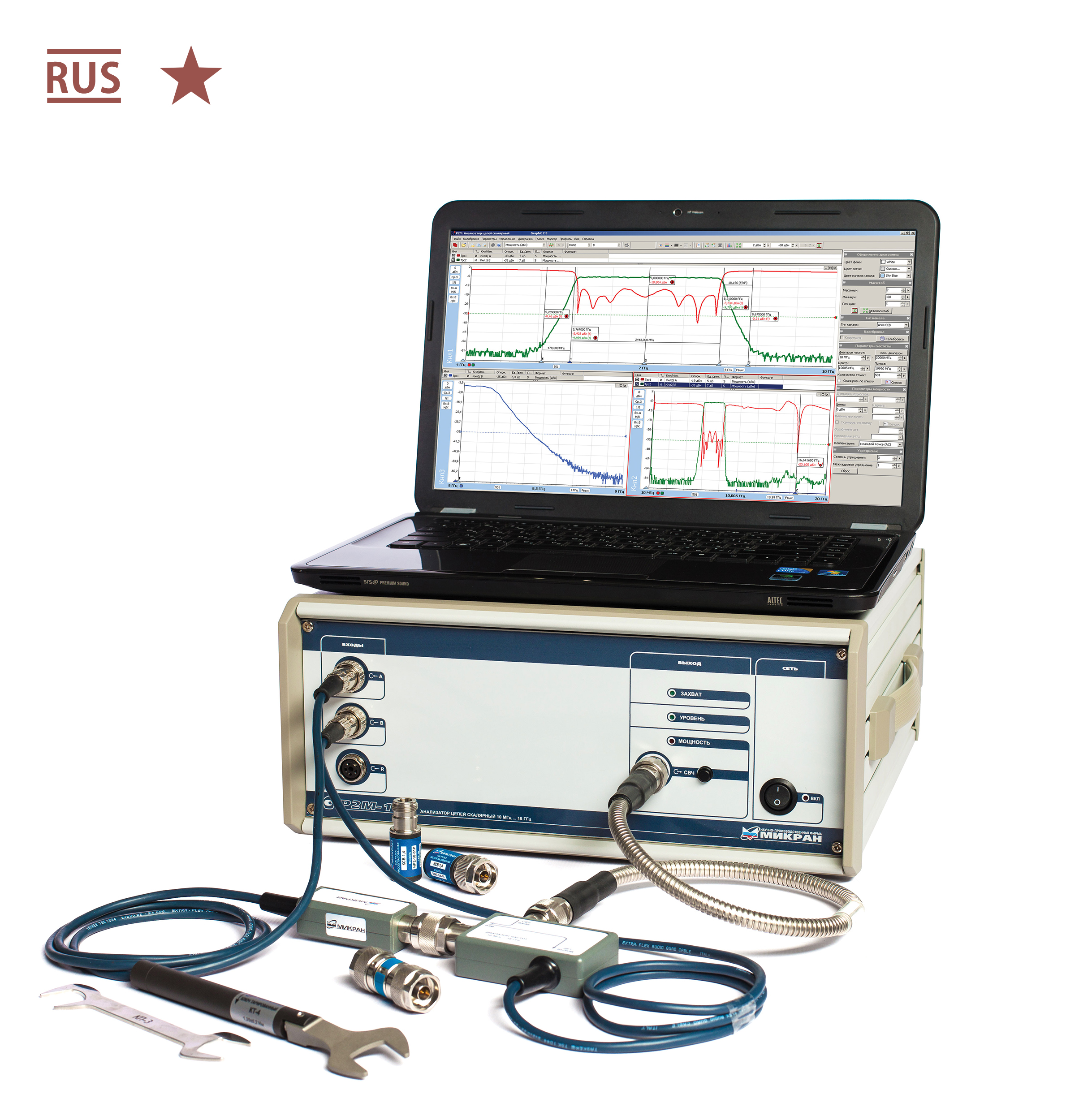

Серия скалярных анализаторов цепей Р2М производства «Микрана» представлена в трех типах:

  • Р2М-04А (рабочая частота 10 МГц …4 ГГц),

  • Р2М-40 (10 МГц …40 ГГц),

  • P2M-18A (10 МГц …20 ГГц).

Управление скалярным анализатором цепей осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit P2M», которое обрабатывает измеренные данные и обеспечивает отображение результатов измерений.

Также скалярные анализаторы могут использоваться:

  • как синтезаторы частот для формирования стабилизированного по частоте и мощности непрерывного гармонического сигнала,

  • как трехканальные измерители мощности (программный интерфейс анализаторов совместим со стандартами IVI-COM и SCPI, что позволяет управлять прибором с помощью стороннего программного обеспечения),

  • как устройство для измерения динамических характеристик и зависимости уровня мощности на выходе исследуемого устройства от уровня мощности на его входе,

  • как устройство для измерения модуля КП устройств с преобразованием по частоте, таких как конвертеры, смесители, умножители и делители частоты (для измерения смесителей необходим внешний источник сигнала гетеродина).

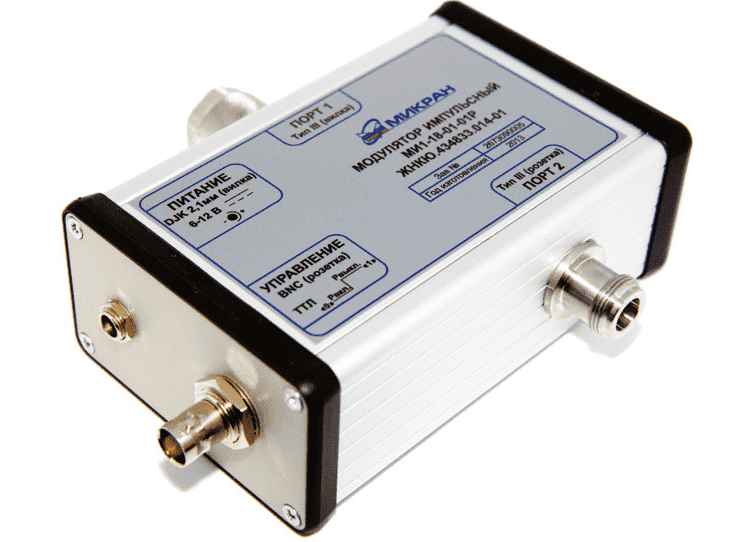

Каждая модификация анализатора Р2М имеет определенный набор опций. Тип выходного СВЧ-соединителя генераторно-измерительного блока определяется опциями анализатора. На СВЧ-выходе анализатора устанавливается встроенный электромеханический ступенчатый аттенюатор для расширения диапазона регулировки уровня выходной мощности и диапазона измерения.

Таким образом, скалярные анализаторы цепей представляют собой полезные инструменты для измерения различных параметров в высокочастотных системах. Они имеют широкую область применения и могут быть настроены с помощью различных опций для удовлетворения конкретных потребностей пользователей.
