МИК‑РЛ Н500

Система радиорелейной связи МИК-РЛ Н500 полностью внутреннего размещения – флагман семейства систем «МИК-РЛ», в котором воплотились самые передовые достижения инженерной мысли для создания магистральных многоствольных линий связи с максимальной надежностью и устойчивостью. Полностью внутреннее размещение позволяет круглый год комфортно и оперативно обслуживать аппаратуру и обеспечивать высочайший коэффициент готовности ЦРРЛ.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Диапазон 5…8 ГГц

Оборудование обеспечивает работу в частотных диапазонах: 4,4…5, 5,9…6,4, 6,4…7, 7,25…7,5 и 7,9…8,4 ГГц.

Наши специалисты готовы оказать помощь в оформлении заявки на получение радиочастот.

Емкость до 1,8 Гбит/с

МИК-РЛ Р500 поддерживает широкие возможности для резервирования трафика и агрегации стволов: 1+0 / 1+1 / 2+0 / 2+1 / 3+1 / 2×(1+1) / 4+0. При этом возможно обеспечение работы в режимах ACCP, ACAP и CCDP с функцией XPIC.

Работа в любом климате

Размещение внутри отапливаемых помещений позволяет обеспечить доступность обслуживания оборудования в режиме 24/7 вне зависимости от погодных условий.

Интерфейсы 4 × GE + 24 × E1 + 4 × STM-1

Поддержка прозрачной (без инкапсуляций) передачи
гибридного трафика позволяет осуществить плавную миграцию от традиционных PDH/SDH сетей к современным сетям Gigabit Ethernet.
Встроенный коммутатор потоков позволяет из пакетного (до 4×GE), синхронного (до 4×STM-1) и плезиохронного (до 24×Е1) трафика в любом сочетании сформировать до 4-х групповых потоков, гибко распределяемых системой резервирования между активными стволами.

Высокая надежность и устойчивость к замираниям

Высокотехнологичные компоненты позволяют добиться выигрыша в энергетике линии и минимизировать потери при сложении стволов. Каждый приемо-передатчик имеет встроенный канал пространственного разнесения приема, что обеспечивает устойчивую работу в условиях многолучевых замираний на трассе.

Канал управления и сервисные каналы передаются с повышенной энергетикой, а иерархическая система паролей предотвращает несанкционированный доступ к аппаратуре.

Модернизация магистральных РРЛ

Модули и блоки РРС МИК-РЛ Н500 могут применяться для проведения работ по модернизации имеющихся магистральных сетей, в том числе построенных на оборудовании других вендоров.

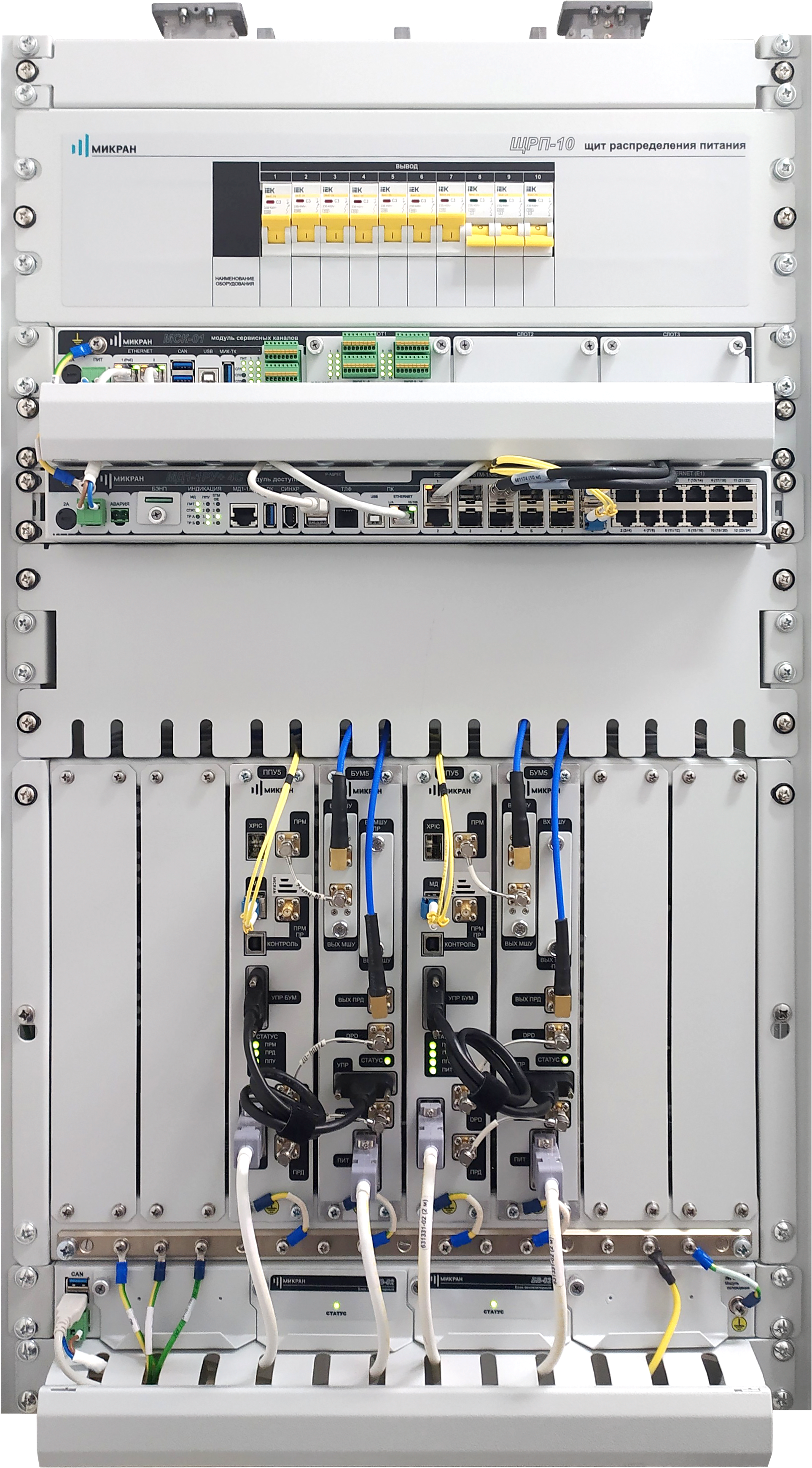

Аппаратура разработана для установки в стойку СТК 42 (19", 42U)   2020×620×600.


Сертификаты

Приказ ТОРП МИК-РЛ Н500
1.14 МБ
16.10.2023
ОС-5-РРС-1200 (МИК-РЛ Н500) до 30.06.2025
488 КБ
30.06.2022
Декларация_ЕАЭС_ЭМС_МИК-РЛ Р500, Н500 (до 05.12.2024)
563 КБ
16.12.2019

Технические характеристики

МИК‑РЛ Н500
327 КБ
09.10.2020
