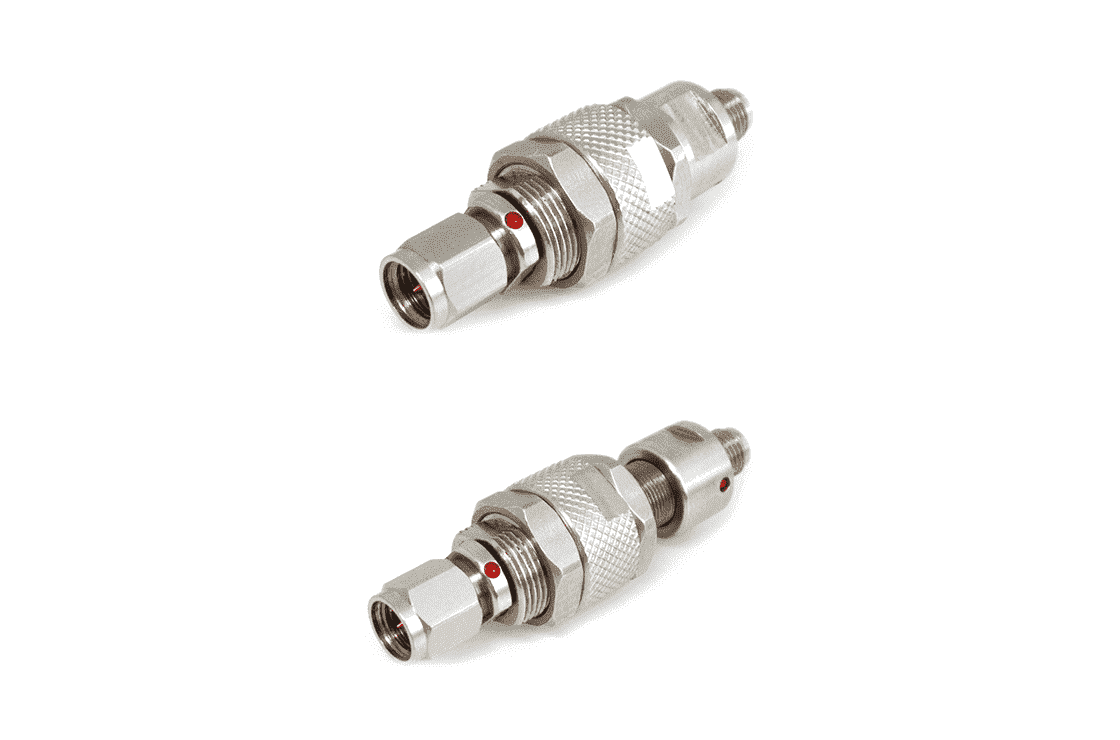

Коаксиальный фазовращатель
— Типичное значение КСВН 1,2 (0…20 ГГц)
— Типичное значение вносимых потерь 0,25 дБ (0…20 ГГц)
— Высокая точность подстройки фазы
— Высокая стабильность параметров при минимум 3000 циклах соединений
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Коаксиальный фазовращатель ФК20-03Р-03-110 предназначен для подстройки и регулировки электрической длины линии передачи в радиоэлектронных системах связи, где требуется высокая точность по значению фазы. Коаксиальный фазовращатель позволяет изменять электрическую длину линии передачи c небольшим шагом, сохраняя уровень КСВН и вносимых потерь. Коаксиальные фазовращатели работают в диапазоне от 0 до 20 ГГц при температуре от −60 до +110 °C. Корпуса и гайки изготовлены из нержавеющей стали, а центральные проводники из бериллиевой бронзы, покрытой износостойким золотом, что обеспечивает минимум 3 000 рабочих циклов подключения-отключения.
Технические параметры
| Обозначение | Соединители |
Частотный диапазон, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
Макс. сдвиг фазы на 20 ГГц, ° |
Длина, мм |
|
|
L1 |
L2 |
||||||
| ФК20-03Р-03-110 | Тип IX, вар. 3 (розетка) – Тип IX, вар. 3 (вилка) |
0…20 |
1,25 (1,2) |
0,3 (0,25) |
110 |
45,7 |
51,2 |
| ФК20-13Р-13-110 | Тип 3,5 мм (розетка) – Тип 3,5 мм (вилка) | ||||||
| ФК20-03Р-03-230 | Тип IX, вар. 3 (розетка) – Тип IX, вар. 3 (вилка) |
0,4 (0,35) |
230 |
55,7 |
65,7 |
||
| ФК20-13Р-13-230 | Тип 3,5 мм (розетка) – Тип 3,5 мм (вилка) | ||||||
Коаксиальные фазовращатели
|
|
Фазовращатель коаксиальный в тракте 3,5/1,52, 110° максимальный сдвиг фазы*, 0..20 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (вилка) |
|
|
Фазовращатель коаксиальный в тракте 3,5/1,52, 110° максимальный сдвиг фазы*, 0..20 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка) |
|
|
Фазовращатель коаксиальный в тракте 3,5/1,52, 230° максимальный сдвиг фазы*, 0..20 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (вилка) |
|
|
Фазовращатель коаксиальный в тракте 3,5/1,52, 230° максимальный сдвиг фазы*, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка) |
Коаксиальные фазовращатели
|
Название Описание |
|
ФК20-03Р-03-110 Фазовращатель коаксиальный в тракте 3,5/1,52, 110° максимальный сдвиг фазы*, 0..20 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (вилка) |
|
Название Описание |
|
ФК20-13Р-13-110 Фазовращатель коаксиальный в тракте 3,5/1,52, 110° максимальный сдвиг фазы*, 0..20 ГГц, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка) |
|
Название Описание |
|
ФК20-03Р-03-230 Фазовращатель коаксиальный в тракте 3,5/1,52, 230° максимальный сдвиг фазы*, 0..20 ГГц, соединитель 1 – Тип IX вар. 3 (розетка), соединитель 2 – Тип IX вар. 3 (вилка) |
|
Название Описание |
|
ФК20-13Р-13-230 Фазовращатель коаксиальный в тракте 3,5/1,52, 230° максимальный сдвиг фазы*, соединитель 1 – Тип 3,5 мм (розетка), соединитель 2 – Тип 3,5 мм (вилка) |
Технические характеристики
| Коаксиальные фазовращатели |
