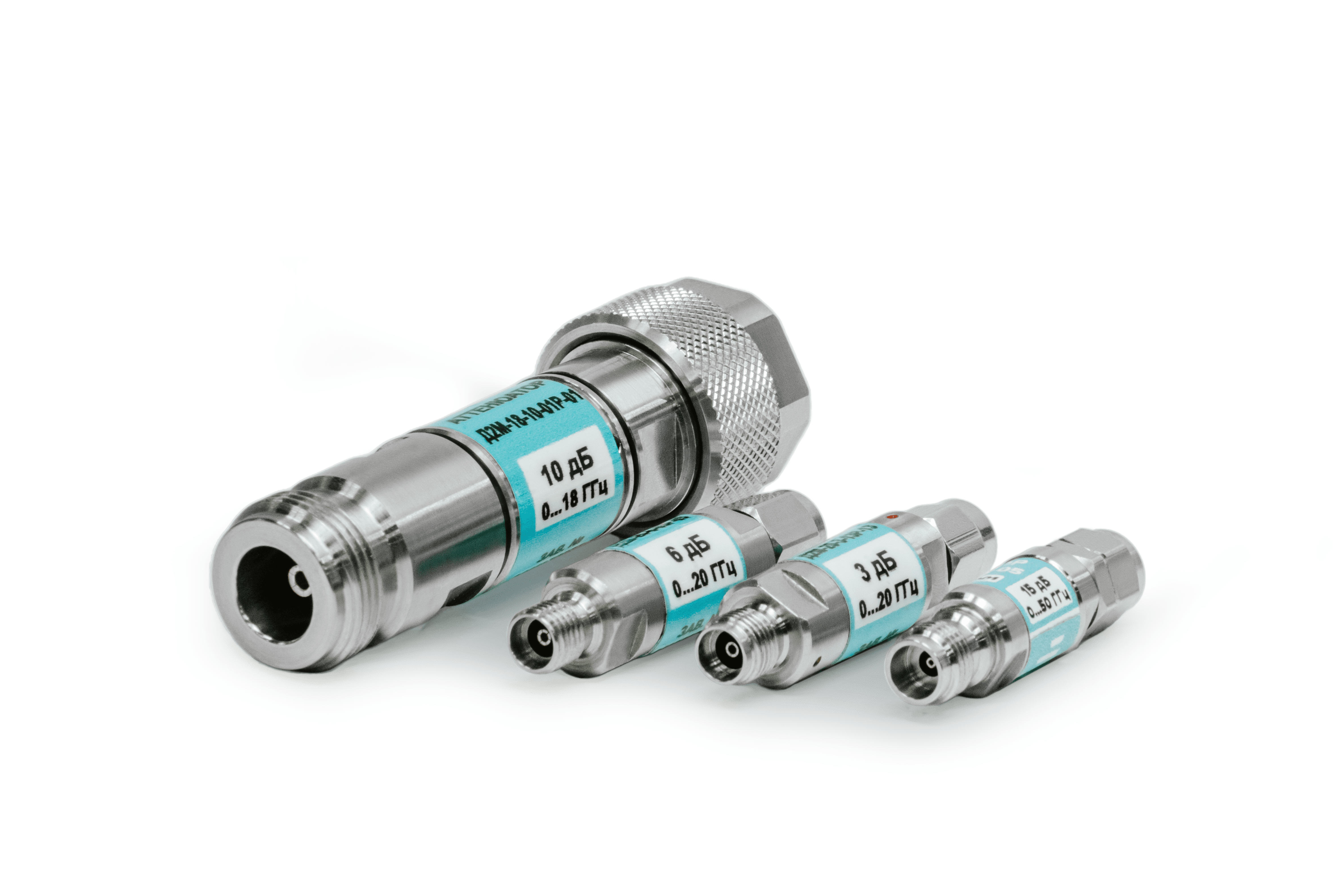

Аттенюаторы коаксиальные

— Низкий уровень КСВН и неравномерности ослабления

— Высокая стабильность параметров при большом количестве циклов соединений

— Доступно табличное описание параметров

Коаксиальные аттенюаторы серии Д2М предназначены для использования в лабораторных измерениях в качестве мер ослабления. Аттенюаторы могут применяться в качестве рабочих эталонов коэффициента ослабления для проверки технических характеристик скалярных и векторных анализаторов цепей. Корпуса и гайки аттенюаторов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Применённые материалы и конструкция аттенюаторов обеспечивают высокую стабильность параметров, малые отражения и неравномерность ослабления при большом количестве циклов соединений в диапазоне рабочих температур от −60 до +85 °C. По индивидуальному заказу возможна поставка аттенюаторов с максимальной рабочей температурой до +110 °C.

Технические параметры аттенюаторов коаксиальных серии Д2М-18


 Обозначение  Соединитель Номинальное
ослабление, дБ
Неравномерность
ослабления, дБ
Диапазон
частот, ГГц
КСВН,
не более
(тип.)
Pвх *, Вт,
не более
Pи ***, Вт,
не более
 Д2М-18-3-01Р-01  Тип III (розетка) – тип III (вилка)

3

± 0,3

0…18
1,2
(1,15)
3,5 **
700
 Д2М-18-3-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-6-01Р-01  Тип III (розетка) – тип III (вилка)

6

 Д2М-18-6-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-10-01Р-01  Тип III (розетка) – тип III (вилка)

10

 Д2М-18-10-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-15-01Р-01  Тип III (розетка) – тип III (вилка)

15

 Д2М-18-15-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-20-01Р-01  Тип III (розетка) – тип III (вилка)

20

 Д2М-18-20-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-25-01Р-01  Тип III (розетка) – тип III (вилка)

25

 Д2М-18-25-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-30-01Р-01  Тип III (розетка) – тип III (вилка)

30

 Д2М-18-30-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-40-01Р-01  Тип III (розетка) – тип III (вилка)

40

± 1

 Д2М-18-40-11Р-11  Тип N (розетка) – тип N (вилка)
 Д2М-18-50-01Р-01  Тип III (розетка) – тип III (вилка)

50

± 1

 Д2М-18-50-11Р-11  Тип N (розетка) – тип N (вилка)


* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** При длительности импульса 1 мкс и скважности 1 000.


Технические параметры аттенюаторов коаксиальных серии Д2М-20


 Обозначение    Соединитель   Номинальное
ослабление, дБ
Диапазон
частот, ГГц
КСВН,
не более
(тип.)
Неравномерность
ослабления, дБ
Pвх *, Вт,
не более
Pи ***, Вт,
не более
0…12 ГГц
12…20 ГГц
 Д2М-20-3-03Р-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

3

0…20
1,2
(1,15)
± 0,3
± 0,5
2 **
400
 Д2М-20-3-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-20-6-03Р-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

6

 Д2М-20-6-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-20-10-03Р-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

10

 Д2М-20-10-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-20-15-03Р-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

15

 Д2М-20-15-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-20-20-03Р-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

20

 Д2М-20-20-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-20-30-03Р-03  Тип IX, вар. 3 (розетка) – тип IX, вар. 3 (вилка)

30

 Д2М-20-30-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)



* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** При длительности импульса 1 мкс и скважности 1 000.


Аттенюаторы коаксиальные серии Д2М-32


 Обозначение    Соединитель   Номинальное
ослабление,
дБ
Диапазон
частот, ГГц
КСВН не более
(тип.)
Неравномерность
ослабления, дБ
Pвх *, Вт,
не более
Pи ***, Вт,
не более
0…20
ГГц
20…32
ГГц
0…20
ГГц
20…32
ГГц
 Д2М-32-3-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

3

0…32
1,17 1,25
± 0,3
± 0,5
2 **
400
 Д2М-32-3-13Р-13   Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-32-6-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

6

 Д2М-32-6-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-32-10-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

10

 Д2М-32-10-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-32-15-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

15

 Д2М-32-15-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-32-20-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

20

 Д2М-32-20-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-32-30-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

30

 Д2М-32-30-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)
 Д2М-32-40-03Р-03  Тип IX вар. 3 (розетка) – тип IX вар. 3 (вилка)

40

 Д2М-32-40-13Р-13  Тип 3,5 мм (розетка) – тип 3,5 мм (вилка)


* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении темпер

атуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** При длительности импульса 1 мкс и скважности 1 000.


Аттенюаторы коаксиальные серии Д2М-40


 Обозначение  Соединитель Ослабление, дБ Диапазон
частот, ГГц
КСВН,
не более
Pвх *, Вт,
не более
Pи ***, Вт,
не более
 Д2М-40-3-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

3 ± 0,8

0…40
1,2
1,5 **
300
 Д2М-40-6-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

6 ± 0,8

 Д2М-40-10-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

10 ± 0,8

 Д2М-40-15-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

15 ± 0,8

 Д2М-40-20-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

20 ± 0,8

 Д2М-40-25-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

25 ± 0,8

 Д2М-40-30-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

30 ± 0,8

 Д2М-40-40-14Р-14  Тип 2,92 мм (розетка) – тип 2,92 мм (вилка)

40+0,5-1




* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** При длительности импульса 1 мкс и скважности 1 000.


Аттенюаторы коаксиальные серии Д2М-50


Обозначение  Соединитель Ослабление, дБ Диапазон
частот, ГГц
КСВН,
не более
Pвх *, Вт,
не более
Pи ***, Вт,
не более
 Д2М-50-3-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

3 ± 1

0…50

1,25

 1,5 ** 300
 Д2М-50-6-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

6 ± 1

1,2

 Д2М-50-10-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

10 ± 1

 Д2М-50-15-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

15 ± 1

 Д2М-50-20-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

20 ± 1

 Д2М-50-25-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

25 ± 1

 Д2М-50-30-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

30 ± 1

 Д2М-50-40-05Р-05  Тип 2,4 мм (розетка) – тип 2,4 мм (вилка)

40+0,5-2



* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.
*** При длительности импульса 1 мкс и скважности 1 000.
