Переходы коаксиально-волноводные
— Малые потери и отражение во всём диапазоне рабочих частот
— Высокая стабильность параметров при большом количестве циклов соединений
— Высокое качество механической обработки фланцевой поверхности
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

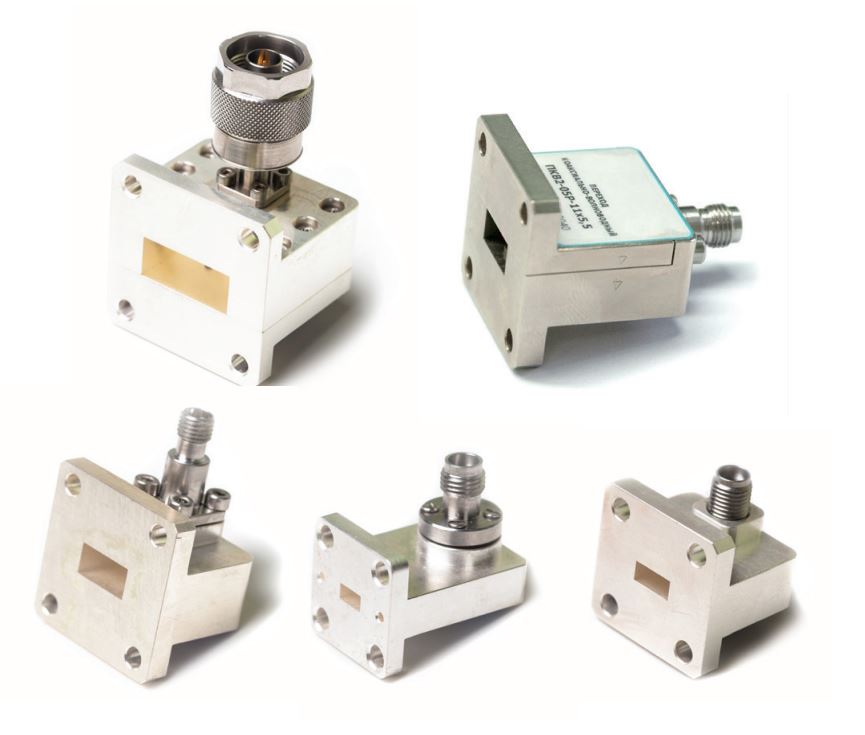

Коаксиально-волноводные переходы серий ПКВ1 и ПКВ2 предназначены для электромеханического соединения коаксиальных и прямоугольных волноводных линий передачи различных СВЧ-устройств. Конструктивно переходы серий ПКВ1 и ПКВ2 различаются расположением коаксиального соединителя относительно оси волноводного канала на перпендикулярное и соосное. Переходы имеют малые потери и отражение, высокую стабильность параметров при большом количестве циклов соединений.
Присоединительные размеры волноводных фланцев соответствуют ГОСТ РВ 51914-2002.
Переходы соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями.
Технические параметры переходов коаксиально-волноводных серии ПКВ1
| Обозначение | Описание |
Сечение волновода, мм |
Диапазон частот, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
| ПКВ1-01Р-72х34 | Тип III (розетка) | 72x34 | 2,59…3,94 |
1,15 (1,1) |
0,3 (0,1) |
| ПКВ1-11Р-72х34 | Тип N (розетка) | ||||
| ПКВ1-01-72х34 | Тип III (вилка) | ||||
| ПКВ1-11-72х34 | Тип N (вилка) | ||||
| ПКВ1-01Р-40х20 | Тип III (розетка) | 40х20 | 4,80…6,85 |
1,1 (1,06) |
0,3 (0,1) |
| ПКВ1-11Р-40х20 | Тип N (розетка) | ||||
| ПКВ1-01-40х20 | Тип III (вилка) | ||||
| ПКВ1-11-40х20 | Тип N (вилка) | ||||
| ПКВ1-01Р-35×15 | Тип III (розетка) |
35×15 |
5,64…8,15 |
1,1 |
0,3 |
| ПКВ1-11Р-35×15 | Тип N (розетка) | ||||
| ПКВ1-01-35×15 | Тип III (вилка) | ||||
| ПКВ1-11-35×15 | Тип N (вилка) | ||||
| ПКВ1-01Р-28,5×12,6 | Тип III (розетка) |
28,5×12,6 |
6,85…9,93 |
1,1 (1,07) |
0,3 |
| ПКВ1-11Р-28,5×12,6 | Тип N (розетка) | ||||
| ПКВ1-01-28,5×12,6 | Тип III (вилка) | ||||
| ПКВ1-11-28,5×12,6 | Тип N (вилка) | ||||
| ПКВ1-01Р-23×10 | Тип III (розетка) |
23×10 |
8,15…12,05 |
1,1 |
0,3 |
| ПКВ1-11Р-23×10 | Тип N (розетка) | ||||
| ПКВ1-01-23×10 | Тип III (вилка) | ||||
| ПКВ1-11-23×10 | Тип N (вилка) | ||||
| ПКВ1-03Р-23×10 | Тип IX, вар. 3 (розетка) | ||||
| ПКВ1-13Р-23×10 | Тип 3,5 мм (розетка) | ||||
| ПКВ1-03-23×10 | Тип IX, вар. 3 (вилка) | ||||
| ПКВ1-13-23×10 | Тип 3,5 мм (вилка) | ||||
| ПКВ1-03Р-23×5 | Тип IX, вар. 3 (розетка) |
23×5 |
9…11* |
1,17 |
0,4 |
| ПКВ1-13Р-23×5 | Тип 3,5 мм (розетка) | ||||
| ПКВ1-03-23×5 | Тип IX, вар. 3 (вилка) | ||||
| ПКВ1-13-23×5 | Тип 3,5 мм (вилка) | ||||
| ПКВ1-01Р-16×8 | Тип III (розетка) |
16×8 |
12,05...17,44 |
1,15 |
0,3 |
| ПКВ1-11Р-16×8 | Тип N (розетка) | ||||
| ПКВ1-01-16×8 | Тип III (вилка) | ||||
| ПКВ1-11-16×8 | Тип N (вилка) | ||||
| ПКВ1-03Р-16×8 | Тип IX, вар. 3 (розетка) | ||||
| ПКВ1-13Р-16×8 | Тип 3,5 мм (розетка) | ||||
| ПКВ1-03-16×8 | Тип IX, вар. 3 (вилка) | ||||
| ПКВ1-13-16×8 | Тип 3,5 мм (вилка) | ||||
| ПКВ1-03Р-11×5,5 | Тип IX, вар. 3 (розетка) |
11×5,5 |
17,44…25,95 |
1,2 (1,14) |
0,5 |
| ПКВ1-13Р-11×5,5 | Тип 3,5 мм (розетка) | ||||
| ПКВ1-03-11×5,5 | Тип IX, вар. 3 (вилка) | ||||
| ПКВ1-13-11×5,5 | Тип 3,5 мм (вилка) | ||||
| ПКВ1-05Р-11×5,5 | Тип 2,4 мм (розетка) | ||||
| ПКВ1-05-11×5,5 | Тип 2,4 мм (вилка) | ||||
| ПКВ1-03Р-7,2×3,4 | Тип IX, вар. 3 (розетка) |
7,2×3,4 |
25,95…37,50 |
1,2 |
0,7 |
| ПКВ1-13Р-7,2×3,4 | Тип 3,5 мм (розетка) | ||||
| ПКВ1-03-7,2×3,4 | Тип IX, вар. 3 (вилка) | ||||
| ПКВ1-13-7,2×3,4 | Тип 3,5 мм (вилка) | ||||
| ПКВ1A-14Р-7,2x3,4 | Тип 2,92 мм (розетка) | ||||
| ПКВ1A-14-7,2x3,4 | Тип 2,92 мм (вилка) | ||||
| ПКВ1-05Р-7,2×3,4 | Тип 2,4 мм (розетка) | ||||
| ПКВ1-05-7,2×3,4 | Тип 2,4 мм (вилка) | ||||
| ПКВ1-15Р-7,2×3,4 | Тип 1,85 мм (розетка) | ||||
| ПКВ1-15-7,2×3,4 | Тип 1,85 мм (вилка) | ||||
| ПКВ1-05Р-5,2×2,6 | Тип 2,4 мм (розетка) |
5,2×2,6 |
37,5…50 |
1,2 (1,15) |
0,4 |
| ПКВ1-05-5,2×2,6 | Тип 2,4 мм (вилка) | ||||
| ПКВ1-05Р-WR28 | Тип 2,4 мм (розетка) |
7,112×3,556 |
26,3…40 |
1,2 |
0,4 |
| ПКВ1-05-WR28 | Тип 2,4 мм (вилка) | ||||
| ПКВ1А-15Р-WR22 | Тип 1,85 мм (розетка) |
5,690×2,845 |
33,0…50,1 |
1,4 |
1 |
| ПКВ1А-15-WR22 | Тип 1,85 мм (вилка) | ||||
| ПКВ1А-15Р-WR19 | Тип 1,85 мм (розетка) |
4,775×2,388 |
39,3…59,7 |
||
| ПКВ1А-15-WR19 | Тип 1,85 мм (вилка) | ||||
| ПКВ1А-15Р-WR15 | Тип 1,85 мм (розетка) |
3,759×1,880 |
49,9…67 | ||
| ПКВ1А-15-WR15 | Тип 1,85 мм (вилка) |
* По индивидуальному заказу возможна поставка коаксиально-волноводных переходов в волноводном тракте 23×5 мм
с рабочим диапазоном частот 8,2…9,2 ГГц.
Технические параметры переходов коаксиально-волноводных серии ПКВ2
| Обозначение | Описание |
Сечение волновода, мм |
Диапазон частот, ГГц |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
| ПКВ2-05Р-11×5,5 | Тип 2,4 мм (розетка) |
11×5,5 |
17,44…25,95 |
1,2 (1,12) |
0,5 (0,2) |
| ПКВ2-05-11×5,5 | Тип 2,4 мм (вилка) | ||||
| ПКВ2-05Р-7,2×3,4 | Тип 2,4 мм (розетка) |
7,2×3,4 |
25,95…37,5 |
1,2 (1,15) |
0,5 (0,25) |
| ПКВ2-05-7,2×3,4 | Тип 2,4 мм (вилка) |
Технические характеристики
| Переходы коаксиально-волноводные |
