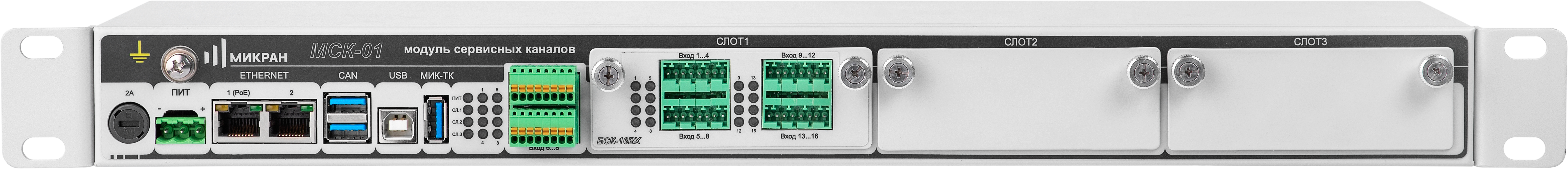

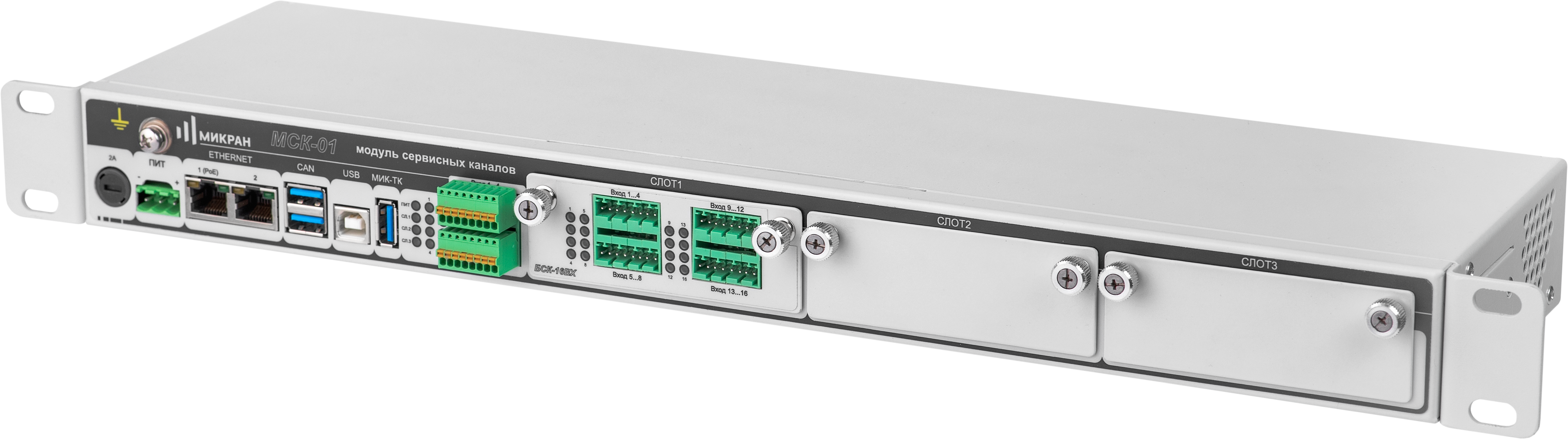

Модуль сервисных каналов МСК-01

— До 56 входов / 48 выходов в различных комбинациях

— 3 слота / 6 типов сменных блоков

— Неограниченное количество модулей

— До 168 часов энергонезависимой работы журнала событий

— Протокол SNMP V2C

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Модуль сервисных каналов МСК-01 — простое и эффективное решение для дистанционного контроля и управления инженерной инфраструктурой различных объектов как по сети TCP/IP, так и по служебному каналу радиорелейного оборудования «МИК-РЛ».

Модульная конструкция устройства предусматривает 8 встроенных каналов сбора данных с датчиков типа «сухой контакт», а также три слота для установки дополнительных сменных блоков различного назначения (с возможностью «горячей» замены).

  • БСК-16ВХ — 16 каналов сбора данных с датчиков типа «сухой контакт».
  • БСК-8ВХ/8ВЫХ — 8 каналов сбора данных с датчиков типа «сухой контакт», 8 каналов управления нагрузкой (контакты реле до 1А).
  • БСК-8ВХ/8И — 8 каналов сбора данных с датчиков типа «сухой контакт», 8 каналов измерения напряжения (от 0 до 1 В или от 0 до 10 В, задаётся программно).
  • БСК-8Д/8ВЫХ — 8 каналов для подключения внешних датчиков с поддержкой RS-485/232/422 и Modbus RTU, 8 каналов управления нагрузкой (контакты реле до 1А).
  • БСК-16ВЫХ — 16 каналов управления нагрузкой (контакты реле до 1А).

Наличие двух встроенных интерфейсов Ethernet позволяет значительно расширять число каналов контроля и управления посредством каскадирования модулей, а поддержка Modbus TCP дополнительно расширяет возможности мониторинга и управления различными устройствами.

Управление и сбор данных с модуля осуществляется различными способами: через встроенный веб-интерфейс по протоколу HTTP, с помощью веб-утлиты «Fluto» или ПО «Мастер М» по фирменному протоколу NP или сторонней системой по протоколу SNMP v2c.

Питание модуля осуществляется либо от внешнего источника номиналом 24/48/60 В, либо через один из интерфейсов Ethernet (PoE).


Сертификаты

Присвоение и подтверждение статуса ТОРП
1.19 МБ
08.08.2024
Декларация_ЕАЭС_ЭМС_МСК-01
996 КБ
11.08.2022
Декларация МСК-01
994 КБ
28.03.2022

Технические характеристики

Модуль сервисных каналов МСК-01
181 КБ
05.05.2020
