Генераторы сигналов

Синтезатор частот

Синтезаторы частот предназначены для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией. Они широко используются в радиоэлектронике, телекоммуникациях, радиолокации и контрольно-измерительной аппаратуре для исследования, настройки, испытаний и контроля производства ВЧ- и СВЧ-устройств. Принцип действия основан на комбинации прямого цифрового, прямого аналогового и косвенного с системой ФАПЧ методов синтеза частот.

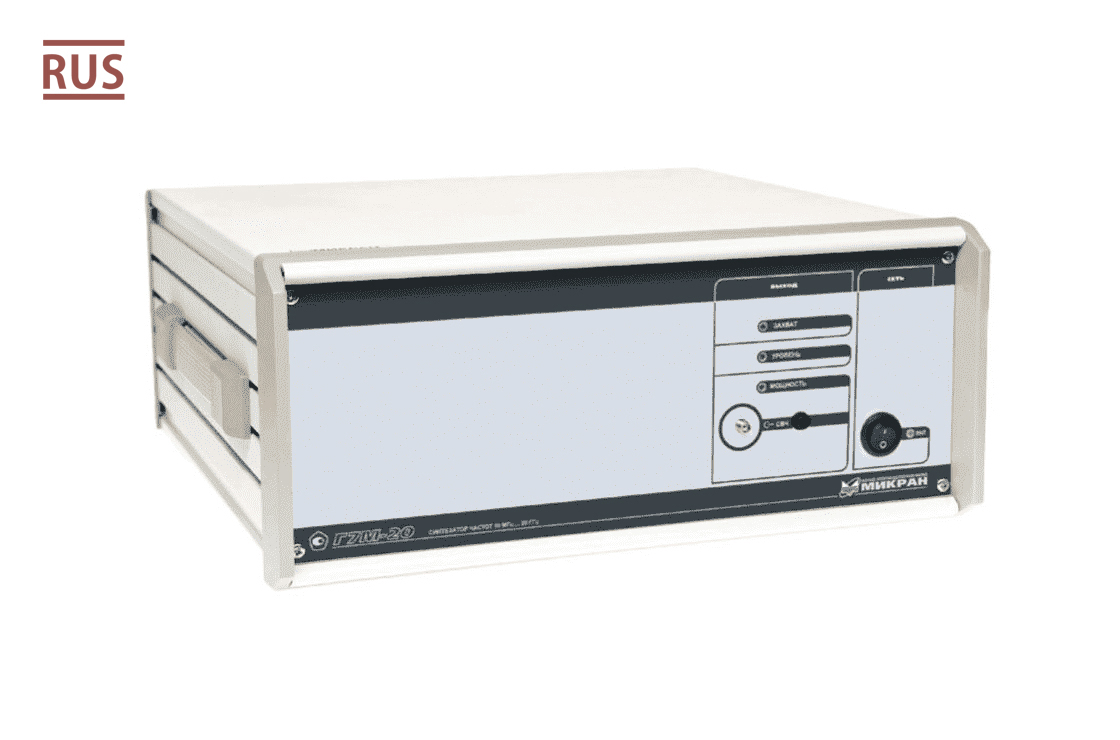

Существует два типа синтезаторов частот серии Г7М: Г7М-04 (от 10 МГц до 4 ГГц) и Г7М-20А (от 10 МГц до 20 ГГц). Каждая модификация синтезатора частот серии Г7М характеризуется своим набором опций. Управление осуществляется через персональный компьютер по интерфейсу Ethernet при помощи ПО «Программный комплекс Г7M». Программный интерфейс соответствует стандартам IVI-COM и SCPI, что дает возможность управлять им через сторонние ПО.

Синтезаторы способны работать в нескольких режимах:

  • фиксированная частота и мощность,

  • сканирование по частоте с равномерным или логарифмическим шагом,

  • сканирование по мощности с равномерным шагом,

  • одновременное сканирование по частоте и мощности,

  • сканирование по списку частот и мощностей.

Запуск сканирования у генератора частот может осуществляться непрерывно (автоматический режим), по внешнему синхросигналу (внешний режим) или команде пользователя (ручной режим).

Чтобы заказать или купить синтезатор частот АО «НПФ «Микран», укажите его комплектацию и дополнительное оборудование.

Пример заказа синтезатора частот:

— Синтезатор частот Г7М-04/3-НЧА-ТГА — 1 шт.

— Модулятор импульсный МИ1-18-01-01Р — 1 шт.

— Устройство управления и отображения информации ПКУ-11 — 1 шт.


Векторный генератор сигналов

Векторный генератор сигналов предназначен для создания гармонических сигналов и сигналов с аналоговыми и цифровыми модуляциями. Он широко используется в исследованиях, настройке, контроле и испытаниях ВЧ- и СВЧ-устройств, в телекоммуникациях, радиолокации, приборостроении и измерительной техники. Управление генератором осуществляется через установленное программное обеспечение «ВЕГА» на внешнем персональном компьютере по стандартам SCPI, что позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.

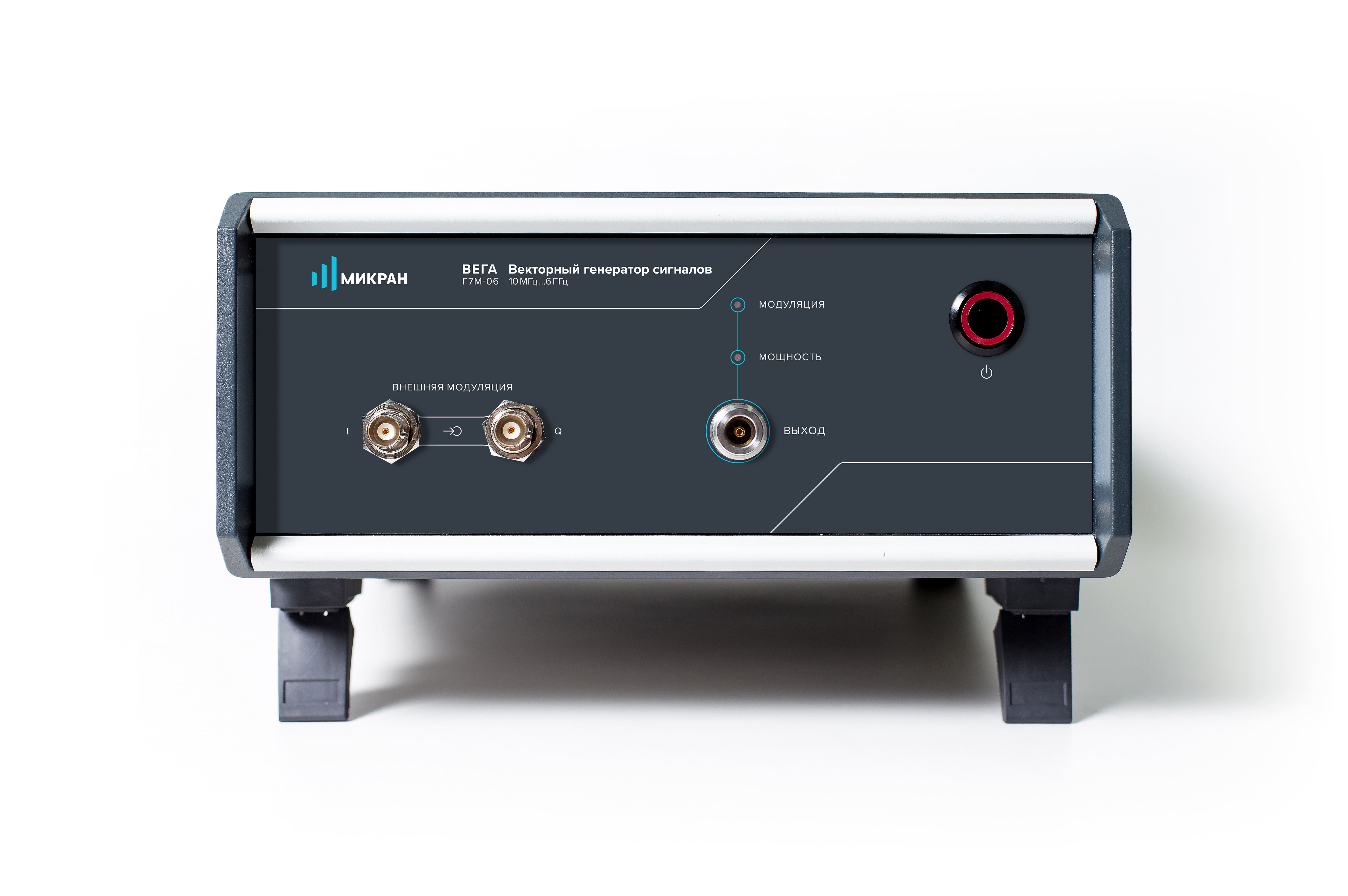

Векторный генератор сигналов Г7М-06 серии «Вега» способен работать в нескольких режимах:

  • непрерывная генерация гармонического сигнала с фиксированной частотой/мощностью,

  • сканирование по частоте/мощности или списку частот/мощностей,

  • непрерывная генерация модулированного или модулирующего (I/Q) сигнала.

Векторный генератор сигналов поддерживает стабилизацию частоты выходного сигнала от внешнего опорного генератора (10, 50 или 100 МГц) и частоты внешних устройств от сигнала 10 МГц внутреннего опорного генератора. Гибкая система цифровой синхронизации позволяет использовать генератор с различными измерительными комплексами без необходимости дополнительной разработки программного обеспечения.

Чтобы заказать или купить векторный генератор сигналов АО «НПФ «Микран», укажите его комплектацию и дополнительное оборудование.

Пример заказа синтезатора частот:

— Генератор сигналов векторный Г7М-06/1 — 1 шт.

— Устройство управления и отображения информации ПКУ-11 — 1 шт.
