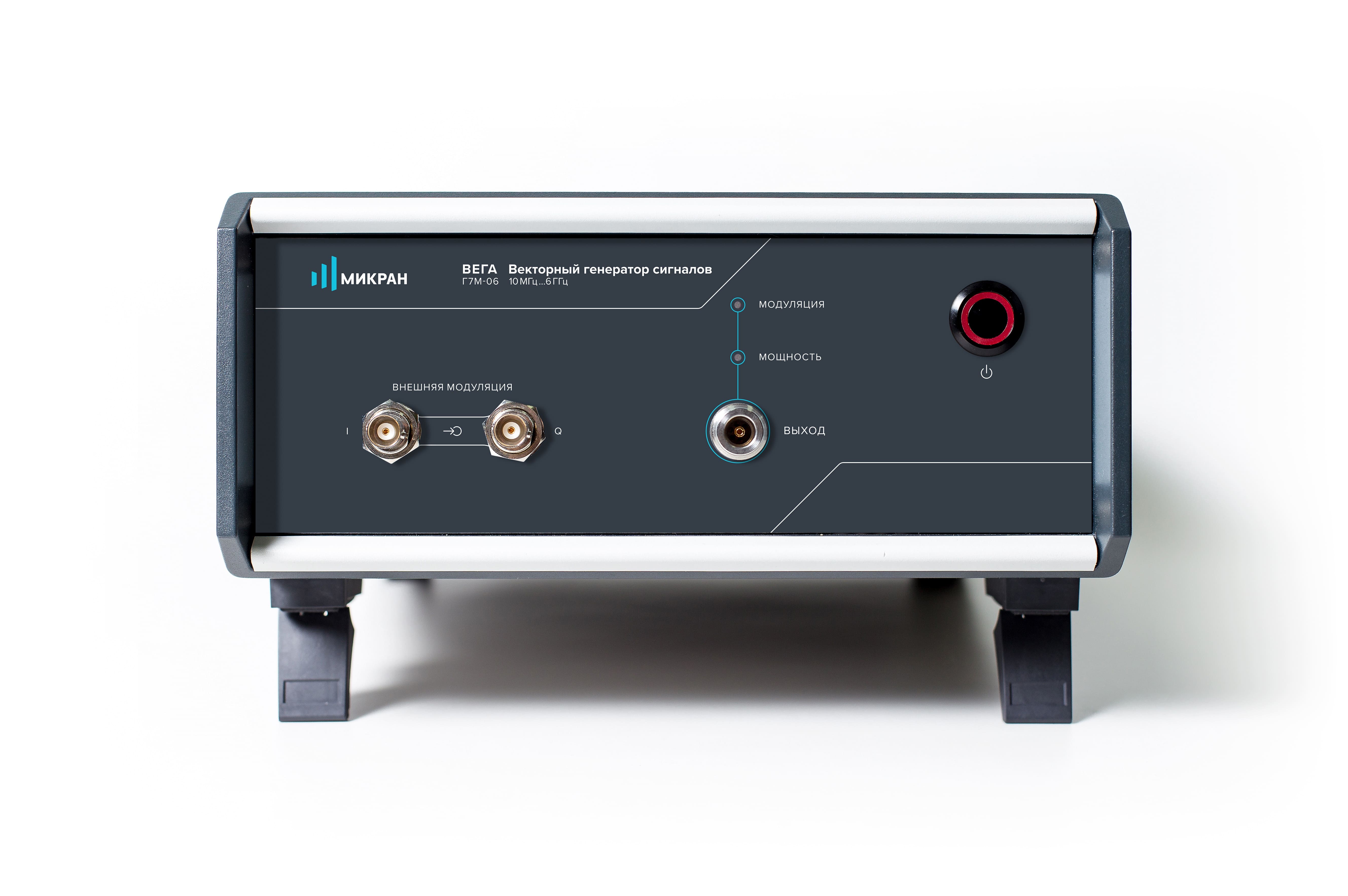

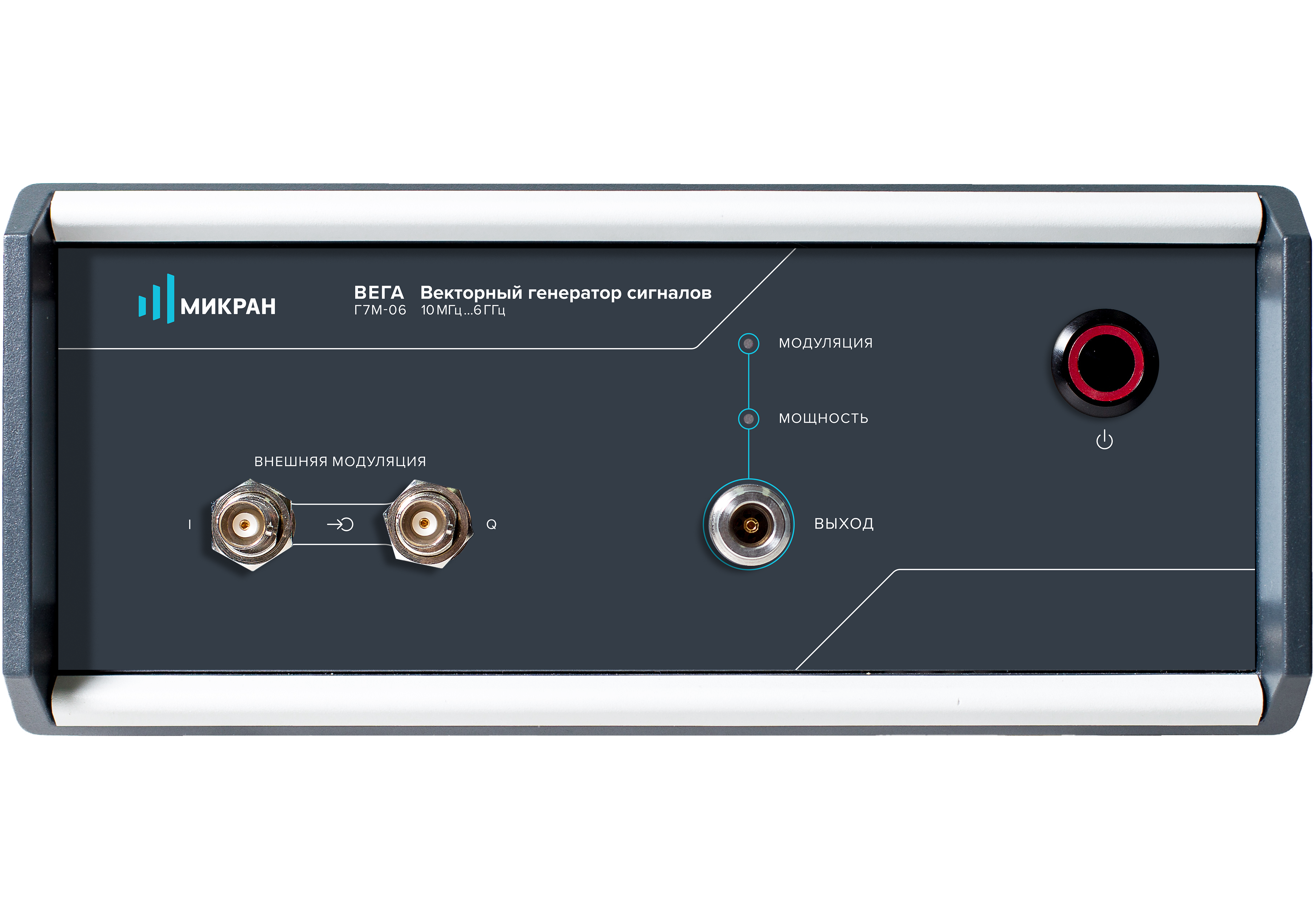

Векторный генератор сигналов Г7М-06 "Вега"

— Диапазон частот от 10 МГц до 6 ГГц

— Широкий диапазон регулировки мощности выходного сигнала от −90 дБм до +12 дБм

— Низкий уровень фазового шума −132 дБн/Гц на отстройке 20 кГц от несущей 1 ГГц

— Возможности аналоговой модуляции: АМ, ЧМ, ФМ, ИМ

— Возможности пользовательской цифровой модуляции

— Встроенный генератор модулирующих сигналов

— Полоса модулированного сигнала на ВЧ 100 МГц

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

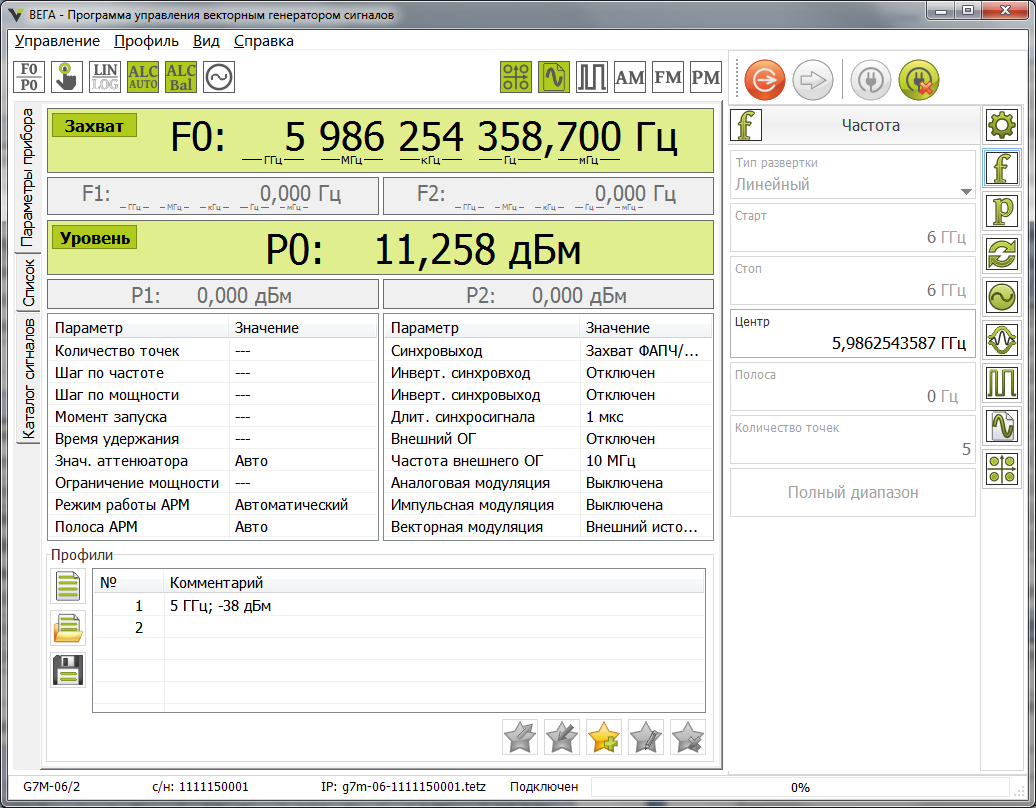

Генератор сигналов Г7М-06 предназначен для формирования непрерывных гармонических сигналов, а также сигналов с аналоговыми и цифровыми видами модуляции. Области применения генератора сигналов — исследование, настройка, контроль и испытание при производстве ВЧ- и СВЧ-устройств и оборудования, используемых в связи, радиолокации, приборостроении и измерительной технике. Управление генератором сигналов Г7М-06 осуществляется с внешнего персонального компьютера с установленным программным обеспечением «ВЕГА» через универсальные команды стандарта SCPI, что позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы.


Основные возможности


Генератор сигналов может работать в режимах:

  • непрерывной генерации гармонического сигнала с фиксированной частотой и мощностью;

  • сканирования по частоте, мощности или произвольно заданному списку частот/мощностей;

  • непрерывной генерации модулированного сигнала;

  • непрерывной генерации модулирующих сигналов (I и Q).

Пожалуйста, выберите комплектацию товара

Г7М-06

Векторный генератор сигналов, выходной разъем тип lll (розетка)

Векторный генератор сигналов, выходной разъем тип N (розетка)

Г7М-06

Название

Описание

Г7М-06/1 Генератор сигналов векторный, 0,01…6 ГГц с опцией «01Р»

Векторный генератор сигналов, выходной разъем тип lll (розетка)

Название

Описание

Г7М-06/2 Генератор сигналов векторный, 0,01…6 ГГц с опцией «11Р»

Векторный генератор сигналов, выходной разъем тип N (розетка)

Программы

Программа управления Вега версия 1.1.5.5 (текущая версия)

12.58 МБ
13.11.2023

Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI)

4.54 МБ
08.09.2023

Руководства

Руководство по эксплуатации Г7М-06
2.29 МБ
19.07.2023
Инструкция по подключению нескольких приборов к ПК
498 КБ
29.06.2023

Сертификаты

Свидетельство об утверждении типа СИ Г7М-06
1.74 МБ
03.07.2020

Технические характеристики

Векторный генератор сигналов Г7М-06 серии «Вега»
541 КБ
30.05.2024
