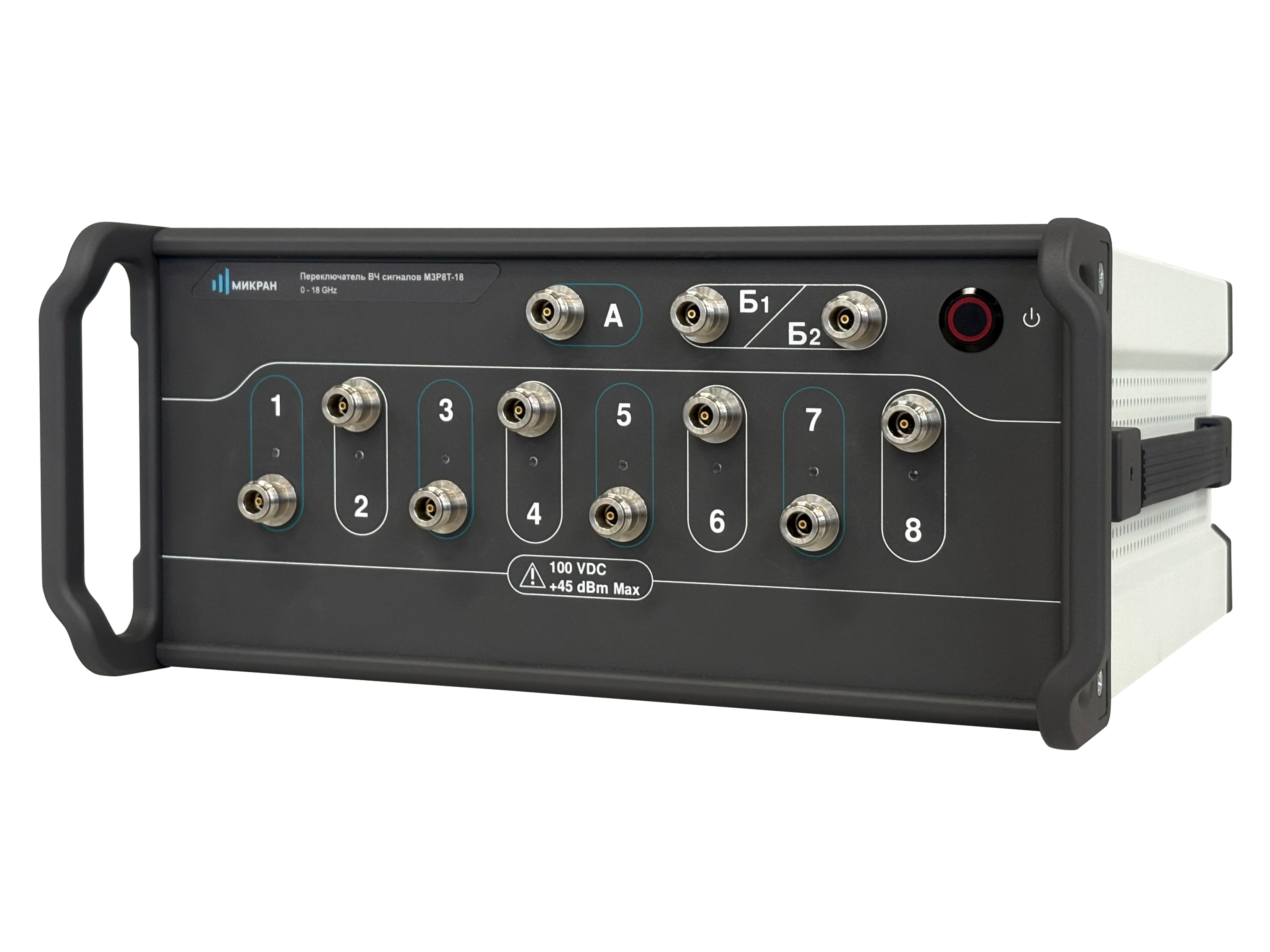

Переключатель ВЧ сигналов М3P8T-18
— Многопортовое переключение ВЧ-сигналов для расширения измерительных контуров
— Опция встроенных аттенюаторов 20 дБ для мощности до 40 Вт
— Испытание антенных систем и базовых станций 4G LTE / 5G NR
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

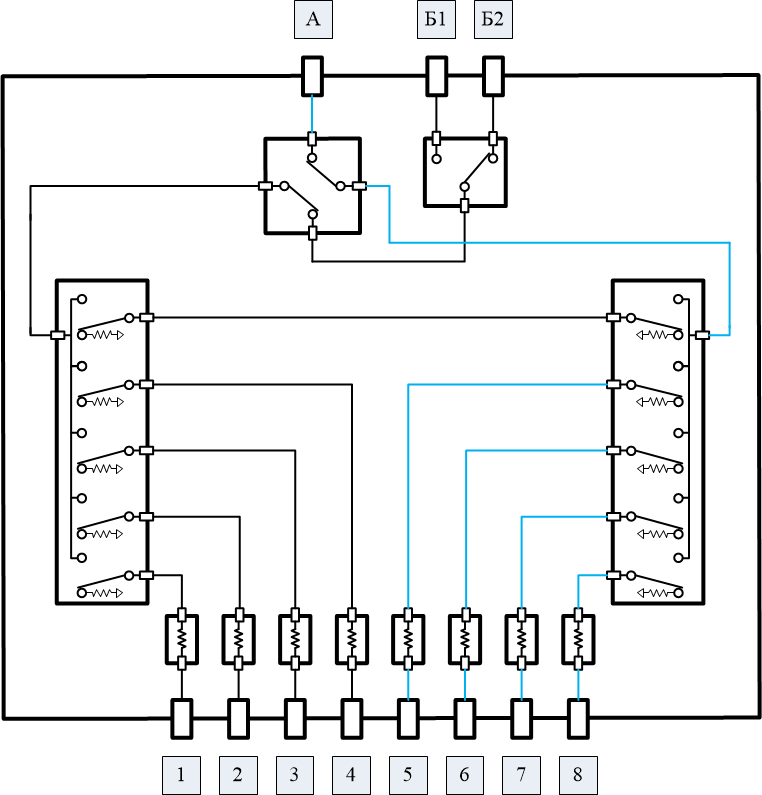

Структурная схема блока расширителя портов
Схема переключателя допускает следующие варианты использования:
-
Один из 3-х входных портов (А, Б1, Б2) подключен к одному из 8-ми выходных портов;
-
Порт А подключен к одному из выходных портов из диапазона 1-4, порт Б1 или Б2 подключен к одному из выходных портов из диапазона 5-8;
-
Порт А подключен к одному из выходных портов из диапазона 5-8, порт Б1 или Б2 подключен к одному из выходных портов из диапазона 1-4;
-
Порт A подключен к порту Б1 или Б2 (режим контроля).

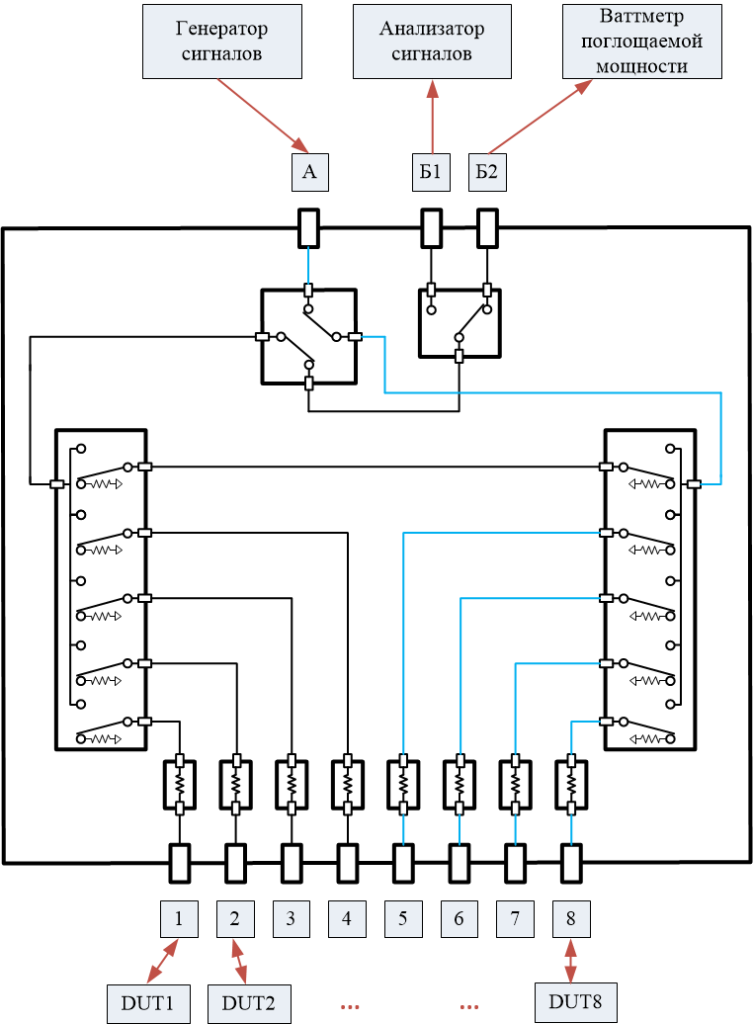

Пример использования
Технические характеристики переключателей ВЧ сигналов М3P8T-18
| Диапазон рабочих частот, ГГц |
0...18 |
| Волновое сопротивление, Ом |
50 |
| Количество входных СВЧ-портов |
3 (А, Б1, Б2) |
| Количество выходных СВЧ-портов |
8 |
|
КСВН СВЧ-портов, в диапазоне частот, не более 10 МГц ... 12 ГГц 12 ГГц ... 18 ГГц (подключение к порту А) 12 ГГц ... 18 ГГц (подключение к порту Б1 или Б2) |
1,7 2,0 2,4 |
| КСВН выходных СВЧ-портов с опцией «АТТ», не более |
1,4 |
|
КСВН выходных СВЧ-портов (включена нагрузка 50 Ом), не более без опции «АТТ» с опцией «АТТ» |
1,7 1,4 |
| Тип соединителей СВЧ-портов |
тип N |
|
Потери на проход без опции «АТТ», дБт, не более без опции «АТТ» с опцией «АТТ» |
0…6 20…26 |
|
Допустимая мощность сигнала на выходных СВЧ-портах, дБм, не более без опции «АТТ» с опцией «АТТ» |
30 45 |
|
Параметры встроенных аттенюаторов (опция «АТТ») вносимые потери, дБ максимальная долговременная рассеиваемая мощность по постоянному току, Вт, при 25°C, не более |
20 ± 1,5 40 |
| Время переключения, мс, не более |
15 |
| Управление |
Ethernet 10/100, SCPI |
Переключатель ВЧ сигналов М3P8T
|
|
Переключатель ВЧ сигналов М3P8T-18 с опцией «АТТ» |
|
|
Переключатель ВЧ сигналов М3P8T-18 |
Переключатель ВЧ сигналов М3P8T
|
Название Описание |
|
М3P8T-18 Переключатель ВЧ сигналов М3P8T-18 с опцией «АТТ» |
|
Название Описание |
|
М3P8T-18/1 Переключатель ВЧ сигналов М3P8T-18 |
Технические характеристики
| Переключатель ВЧ сигналов М3P8T-18 1.1 |
200 КБ
09.10.2026
|
