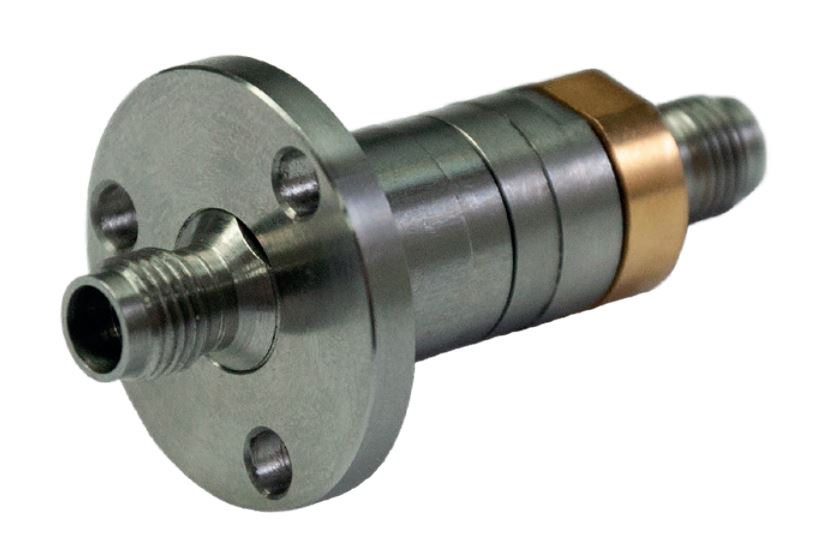

Переходы коаксиальные вращающиеся

Коаксиальные вращающиеся переходы серии ПК2В предназначены для передачи СВЧ-сигнала между вращающимися и неподвижными частями радиотехнических устройств в коаксиальных трактах 3,5/1,52 мм, 2,92/1,27 мм и 2,4/1,04 мм в диапазонах частот от 0 до 32 ГГц, от 0 до 40 ГГц и от 0 до 50 ГГц соответственно.

Конструкция переходов обеспечивает превосходные механические и электрические характеристики. Гарантированный ресурс — 1 000 000 оборотов при частоте вращения не более 200 об/мин. Допускается использование переходов при большей скорости вращения, но ресурс и параметры при этом не гарантируются. Применяемые материалы: внешние проводники — нержавеющая сталь, центральные проводники — бериллиевая бронза с износостойким золотым покрытием, диэлектрические опоры — полиэфиримид.

Максимально допустимая проходящая мощность переходов составляет 200 Вт. Сопротивление изоляции между центральным проводником и корпусом в нормальных климатических условиях при испытательном напряжении 500 В составляет не менее 1 000 МОм.

Переходы соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже.

Технические характеристики:


Обозначение Соединители Диапазон частот, ГГц КСВН, не более                               Изменение КСВН *, не более Вносимые потери, дБ, не более  Изменение вносимых потерь *, дБ, не более  Изменение фазы КП *, °, не более
ПК2В-32-03Р-03Р тип IX вар.3 (розетка)  0…32 1,2
(0…10 ГГц)
1,3
(10…20 ГГц)
1,4
(20…32 ГГц)
0,05
(0…20 ГГц)
0,1
(20…32 ГГц)
0,4
(0…10 ГГц)
0,6
(10..20 ГГц)
0,8
(20…32 ГГц)
0,1
(0…10 ГГц)
0,15
(10…20 ГГц)
0,2
(20…32 ГГц)
1
(0…10 ГГц)
1,5
(10…20 ГГц)
2
(20…32 ГГц)
ПК2В-32-03Р-03Р тип 3,5 мм (розетка)
ПК2В-40-14Р-14Р тип 2,92 мм (розетка)  0…40 1,2
(0…10 ГГц)
1,3
(10…20 ГГц)
1,5
(20…40 ГГц)
0,05
(0…20 ГГц)
0,15
(20…40 ГГц)
0,4
(0…10 ГГц)
0,6
(10..20 ГГц)
0,9
(20…40 ГГц)
0,1
(0…10 ГГц)
0,15
(10…20 ГГц)
0,2
(20…40 ГГц)
1
(0…10 ГГц)
1,5
(10…20 ГГц)
2
(20…40 ГГц)
ПК2В-50-05Р-05Р тип 2,4 мм (розетка)  0…50 1,2
(0…10 ГГц)
1,3
(10…20 ГГц)
1,5
(20…50 ГГц)
0,05
(0…20 ГГц)
0,15
(20…50 ГГц)
0,4
(0…10 ГГц)
0,6
(10..20 ГГц)
1
(20…50 ГГц)
0,4
(0…10 ГГц)
0,6
(10..20 ГГц)
1
(20…50 ГГц)
1
(0…10 ГГц)
1,5
(10…20 ГГц)
2
(20…50 ГГц)
