Лабораторный макет для СВЧ-измерений [скоро в продаже]

С помощью лабораторного макета для СВЧ-измерений компании «Микран» можно обучать студентов проводить измерения активных и пассивных элементов СВЧ-тракта и демонстрировать возможности измерительных приборов СВЧ-диапазона.

Макет можно использовать как исследуемое устройство для следующих операций:

— Измерение S-параметров (S11, S22, S21, S12) — в устройстве установлены фильтр нижних частот (ФНЧ 9 ГГц) с частотой среза 9 ГГц и малошумящий усилитель MP531 Х-диапазона с коэффициентом усиления 28 дБ, что позволяет измерить АЧХ фильтра, подавление и коэффициент передачи усилителя.

— Измерение параметров импульсного сигнала — устройство оснащено импульсным модулятором MP203 с длительностью импульса от 100 нс. При использовании ВАЦ Р42 «Панорама» доступны два режима измерений: «точка в импульсе» и «профиль импульса».

— Измерение коэффициента преобразования (SC21, C21) — в состав устройства входят смеситель MD616 с отдельным выходом гетеродина и умножитель MD701. Благодаря этому пользователи могут проводить измерения коэффициента преобразования со скалярной и векторной калибровкой.

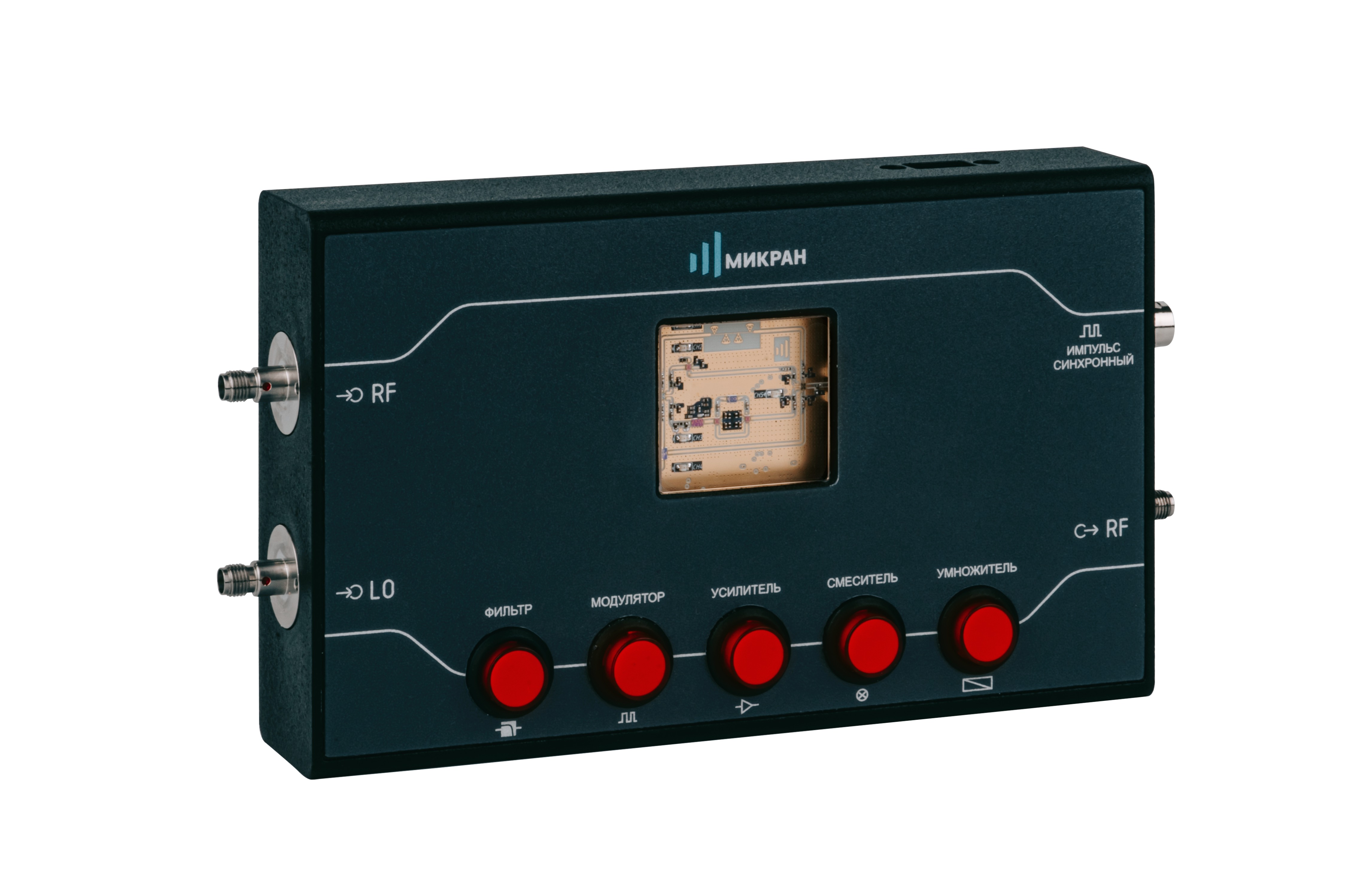

Интерфейс питания — Micro-USB. Выбор измерительного сценария происходит с помощью соответствующих кнопок на корпусе. СВЧ-соединители тип 3,5 мм (розетка), управление импульсным модулятором — BNC.

В состав макета входит набор разработанных лабораторных работ для обучения СВЧ-измерениям с помощью скалярных и векторных анализаторов цепей.

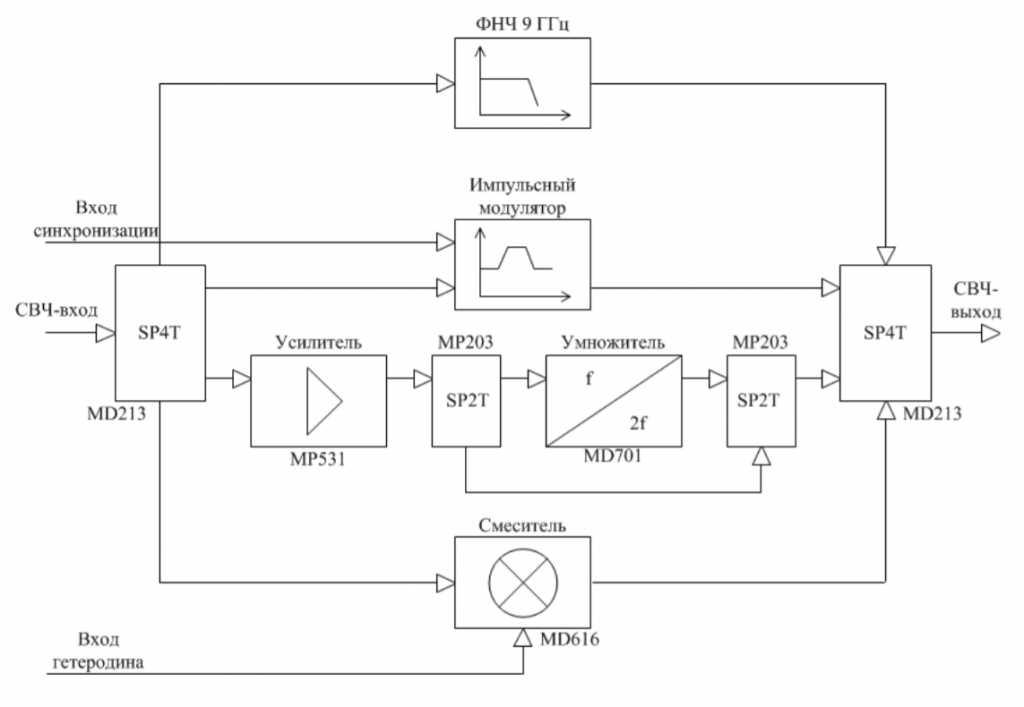

Многоканальное исполнение позволяет проводить операции за одно подключение, что упрощает работу и повышает скорость измерений. Структурная схема макета представлена на рисунке ниже.

Макет можно использовать как исследуемое устройство для следующих операций:

— измерение параметров линейных пассивных устройств,

— измерение параметров усилителей,

— импульсные СВЧ-измерения,

— измерение параметров смесителей и преобразователей частот.
