Ответвители направленные

— Низкий уровень КСВН

— Высокая направленность

— Низкая неравномерность переходного ослабления

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

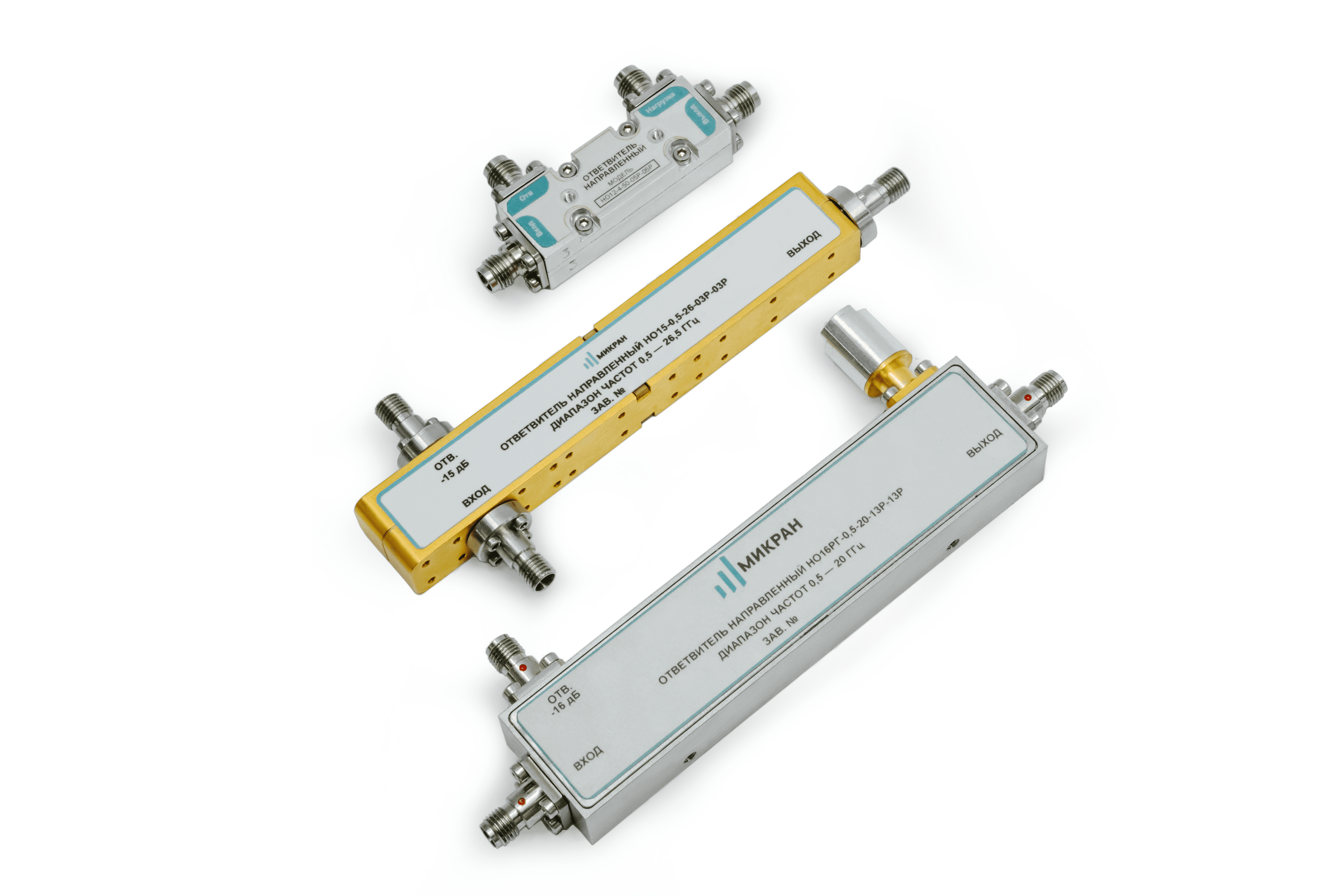

Разработанные в НПФ «Микран» направленные ответвители представляют собой двухканальные устройства и предназначены для ответвления части мощности высокочастотного сигнала из основного канала во вторичный. Направленные ответвители серии НО15 используются для разделения падающих и отраженных волн. Направленные ответвители серии НО16 выполнены на основе смещенной связанной полосковой линии и применяются, например, в системах АРМ для контроля уровня мощности. Применённые материалы и конструкция направленных ответвителей обеспечивают высокую стабильность параметров при большом количестве циклов соединений.

Технические параметры

 Обозначение  Соединители Диапазон
частот,
ГГц
КСВН
портов,
не более
Направ-ленность,
дБ, не менее
Вносимые
потери, дБ,
не более
Ответвление, дБ
Макс. вход.
мощность,
Вт
Диапазон
раб.темпе-
ратур, °C
 НО16-0,5-26-03Р-03Р  Тип IX, вар. 3 (розетка) 0,5…26,5
1,22 *
16 2,2 −17,5 ± 3
(до 1 ГГц)
−16-0,5+2,5
(выше 1 ГГц)
20
(средняя)
3 000
(пиковая)
0…+85
 НО16-0,5-26-13Р-13Р  Тип 3,5 мм (розетка)
 НО16-0,5-20-12Р-12Р  Тип SMA (розетка) 0,5…20
1,25 *
18

1,5

 НО15-0,5-26-03Р-03Р  Тип IX, вар. 3 (розетка)
0,5…26,5
1,2 *
22
−17,5 ± 2,5
(до 1 ГГц)
−15 ± 1,5
(выше 1 ГГц)
2
(средняя)
1 000
(пиковая)
−60…+85
 НО15-0,5-26-13Р-13Р  Тип 3,5 мм (розетка)
 НО16А-2-20-12Р-12Р  Тип SMA (розетка) 2…20 1,22 *
16
1 −16 ± 1,5
20
(средняя)
3 000
(пиковая)
0…+120


* КСВН ответвленного порта не регламентируется.

ПРИМЕЧАНИЕ
Модели НО16-0,5-20-12Р-12Р, НО16-0,5-26-03Р-03Р и НО16-0,5-26-13Р-13Р поставляются без согласованных нагрузок, необходимых для штатной работы ответвителя. При заказе этих моделей дополнительно необходимо также заказать соответствующую согласованную нагрузку серии НС3-20.



  НО15-0,5-50-05Р-05Р
НО16-2-50-05Р-05Р
НО12-4-50-05Р-05Р
НО16-2-40-14Р-14Р
НО12-4-40-14Р-14Р
 Соединители Тип 2,4 мм (розетка)
Тип 2,92 мм (розетка)
 Диапазон частот, ГГц 0,5…50 ГГц
2…50 ГГц
4…50 ГГц
2…40 ГГц
4…40 ГГц
 КСВН портов, не более 1,4 *
1,3 *
1,3 *
1,3 *
 Ответвление, дБ −17,5 ± 2,5 (до 1 ГГц)
−15+5,5-1,5 (выше 1 ГГц)
-16+0,5-2,5 -12+2,0-1,0 -16+1,5-1,5 -12+1,5-1,0
Направленность, дБ, не менее  16
12 14
Вносимые потери, дБ, не более 1,8 2 2,3 1,5 1,8
Максимальная входная мощность, Вт 2 (средняя)
1 000 (пиковая)
2 (средняя)
1 000 (пиковая)
Рабочий диапазон температур, °C  5 6 7

* КСВН ответвленного порта не регламентируется.

ПРИМЕЧАНИЯ
Модели НО16-2-50-05Р-05Р и НО12-4-50-05Р-05Р поставляются без согласованных нагрузок, необходимых для штатной работы ответвителя. При заказе этих моделей дополнительно необходимо также заказать соответствующую согласованную нагрузку НС3-50-05.
Модели НО16-2-40-14Р-14Р и НО12-4-40-14Р-14Р поставляются без согласованных нагрузок, необходимых для штатной работы ответвителя.
