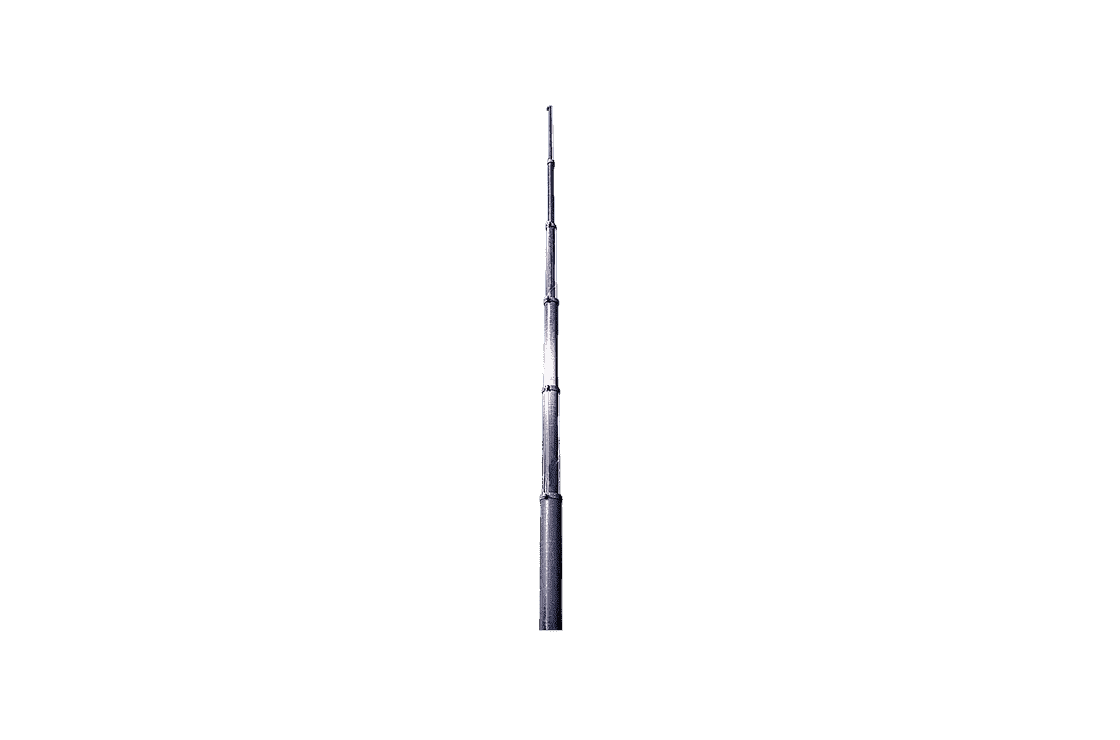

Автоматизированное безоттяжечное антенно-мачтовое устройство АМУ-12

— Безоттяжечная телескопическая конструкция

— Усиленные выдвижные секции из композитного материала

— Вертикальное крепление к кузову или шасси автомобиля

— Электрический привод с дистанционным управлением

— Программное управление при помощи ПК

Автоматизированное безоттяжечное антенно-мачтовое устройство АМУ-12 используется в составе мобильных объектов и комплексов. АМУ-12 предназначено для автоматизированного подъема антенн и приемо-передающего оборудования ЦРРС, БШД, РЛС, прожекторов, видеокамер дневного и ночного видения и другого аналогичного оборудования.


Состав и работа

АМУ-12 состоит из телескопической мачты с электроприводом и блока управления мачтой (БУМ). По заказу комплектуется блоком сетевого управления (БСУ), а также антенно-поворотным устройством МИК-АПУ. Телескопическая мачта оснащена редуктором с электроприводом, имеет шесть выдвижных секций из композитного материала и складную стойку для монтажа полезной нагрузки. Управление мачтой осуществляется дистанционно, вручную при по- мощи БУМ, или программно с ПК при помощи БСУ. При использовании блока БСУ поддерживается одновременное подключение и управление двумя мачтами и МИК-АПУ по протоколу SNMP.


Технические характеристики

 Высота в развернутом состоянии, м  11,2
 Масса полезной нагрузки, кг  50
 Ветровая площадь полезной нагрузки, м2, не более  0,3
 Работоспособность при скорости ветра, м/с  35
 Диапазон рабочих температур, °C  −50…+50
 Габариты в сложенном виде, м  2,25 × 0,56 × 0,77
 Масса, кг  300
 Напряжение питания, В  ~187…242, 50 Гц (= 22…30 — опция)
 Потребляемая мощность, Вт, не более  1600
 Дистанционное управление  Блок управления или ПК (Ethernet, SNMP)
 Время развертывания, мин, не более  5
 Экипаж для развертывания, чел.  1

Техническое описание

Автоматизированное безоттяжечное антенно-мачтовое устройство АМУ-12
251 КБ
05.05.2020
