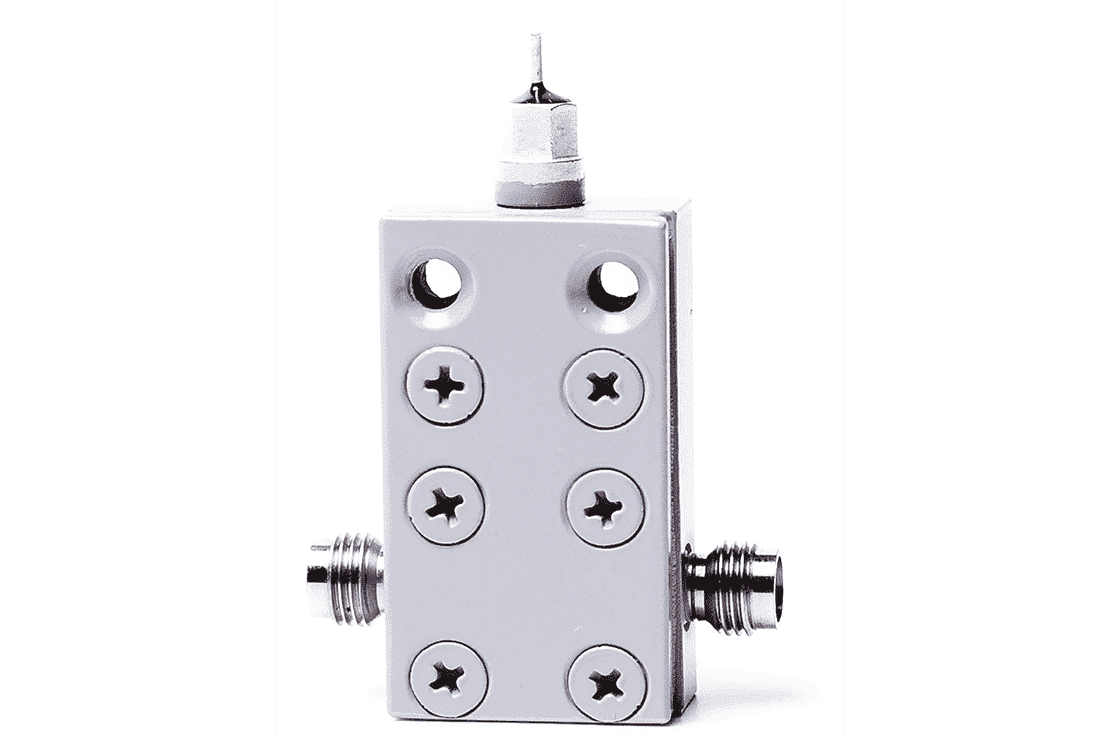

Адаптеры питания серии АП

— Сверхширокий диапазон рабочих частот

— Малые габариты

Адаптеры питания предназначены для подачи постоянного напряжения на центральный контакт коаксиального соединителя исследуемого компонента или СВЧ-модуля и обеспечивает развязку по постоянному току со стороны входа адаптера.

Технические параметры

Адаптеры с рабочим током до 1 А.

АП-50/1-1А

Параметр	Значение
Частотный диапазон, ГГц	0,05…50
КСВН
0,05…8 ГГц	1,7
8…18 ГГц	1,8
18…50 ГГц	2
Вносимые потери, дБ
0,05…8 ГГц	1,7
8…18 ГГц	2
18…50 ГГц	3,5
Максимальный ток, А	1
Максимальное напряжение	± 40

Варианты исполнений:

- АП-50/1-1А-05Р-05 ЖНКЮ.468353.043-01. Адаптер питания тип 2,4 мм (розетка) - тип 2,4 мм (вилка), максимальный ток 1 А.

- АП-50/1-1А-05Р-05Р ЖНКЮ.468353.043-03. Адаптер питания тип 2,4 мм (розетка) - тип 2,4 мм (розетка), максимальный ток 1 А.

АП-20-1А (Все варианты*)

Параметр	Значение
Частотный диапазон, ГГц	0,05…20
КСВН
0,05…12,5 ГГц	1,4
12,5…20 ГГц	1,5
Вносимые потери, дБ
0,05…12,5 ГГц	1,5
12,5…20 ГГц	1,4
Максимальный ток, А	1
Максимальное напряжение	± 40

*Варианты исполнения:

- АП-20-1А-13-13Р ЖНКЮ.468353.009-08. Адаптер питания тип 3,5 мм (вилка) - тип 3,5 мм (розетка), максимальный ток 1 А.

- АП-20-1А-13Р-13Р ЖНКЮ.468353.009-09. Адаптер питания тип 3,5 мм (розетка) - тип 3,5 мм (розетка), максимальный ток 1 А.

- АП-20-1А-03Р-13Р ЖНКЮ.468353.009-07 (бывший АП-20-03Р-13Р). Адаптер питания тип IX вар.3 мм (розетка) - тип 3,5 мм (розетка), максимальный ток 1 А.

Адаптеры с рабочим током до 0,2 А.

АП-50/1-0,2А

Параметр	Значение
Частотный диапазон, ГГц	0,01…50
КСВН
0,01…8 ГГц	1,7
8…18 ГГц	1,7
18…50 ГГц	2
Вносимые потери, дБ
0,01…8 ГГц	1,2
8…18 ГГц	2
18…50 ГГц	3
Максимальный ток, А	0,2
Максимальное напряжение	± 40

Варианты исполнений:

- АП-50/1-0,2А-05Р-05 ЖНКЮ.468353.043. Адаптер питания тип 2,4 мм (розетка) - тип 2,4 мм (вилка), максимальный ток 0,2 А.

- АП-50/1-0,2А-05Р-05Р ЖНКЮ.468353.043-02. Адаптер питания тип 2,4 мм (розетка) - тип 2,4 мм (розетка), максимальный ток 0,2 А.

Адаптеры с рабочим током до 0,65 А.

АП-20

Параметр	Значение
Частотный диапазон, ГГц	0,01…20
КСВН
0,01…13 ГГц	1,5
13…20 ГГц	1,6
Вносимые потери, дБ
0,01…13 ГГц	1,4
13…20 ГГц	1,7
Максимальный ток, А	0,65
Максимальное напряжение	± 40

Варианты исполнений:

- АП-20-13-13Р ЖНКЮ.468353.009-06. Адаптер питания тип 3,5 мм (вилка) - тип 3,5 мм (розетка), максимальный ток 650 мА.

- АП-20-13Р-13Р ЖНКЮ.468353.009-05. Адаптер питания тип 3,5 мм (розетка) - тип 3,5 мм (розетка), максимальный ток 650 мА.

АП-50-30-0,5-0,5Р-0,5Р-М

Параметр	Значение
Частотный диапазон, ГГц	0,01…50
КСВН
0,05…8 ГГц	1.2
8…18 ГГц	1.6
18…50 ГГц	2.2
Вносимые потери, дБ
0,01…12,5 ГГц	1.2
12,5…26,5 ГГц	1.6
26,5…50 ГГц	2.2
Максимальный ток, А	0,5
Максимальное напряжение	± 20
