Кабельные соединители

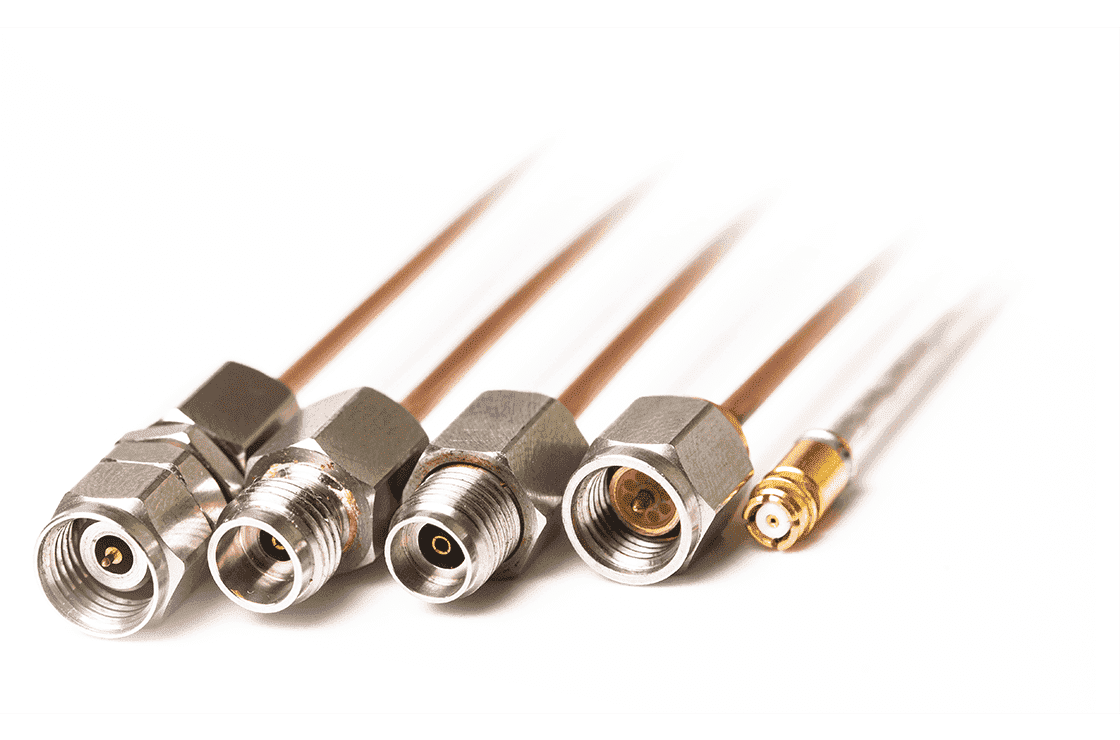

Кабельные соединители серии ВК1-40 (РК1-40), ПКК1 и ВК1-50 применяются совместно с полужестким кабелем, кабельные соединители серии РК1-20 (ВК1-20), ВК1У — с гибким кабелем, а РК1-20-16Р (РК1У‑20‑16Р) — с формуемым вручную кабелем.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Корпуса кабельных соединителей серии ВК1-40 (РК1-40) изготовлены из нержавеющей стали. Центральные проводники всех кабельных соединителей изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применённые материалы и конструкция кабельных соединителей обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 3 000 циклах сочленений для соединителей серии ВК1-20, 2 000 циклах сочленений для соединителей серии ВК1-40 (РК1-40), при минимум 100 циклах сочленений для соединителей серии РК1- 20-16Р (РК1У-20-16Р), и при минимум 300 циклах сочленений для соединителей серии ВК1-50.
Кабельные соединители соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже.
Технические параметры
| Обозначение | Соединитель |
Диапазон частот, ГГц |
КСВН, не более (тип.) * |
Вносимые потери для пары, дБ, не более (тип.) * |
Геометрические размеры кабеля (жила/внешний проводник/ оболочка), Ø мм. |
Экранное затухание на частоте 3 ГГц, дБ, не менее |
Пример марки кабеля |
|---|---|---|---|---|---|---|---|
| ВК1-20-02-2,2 | Тип IX, вар. 1 (вилка) |
0…20 |
1,15 |
0,5 (0,4) |
0,51/2,20 |
90 |
SR_86 (Huber+Suhner) |
| ВК1-20-12-2,2 | Тип SMA (вилка) | ||||||
| РК1-20-16Р-2,1 | Тип SMP (розетка) |
1,2 |
0,53/2,10 |
70 |
Sucoform_86 (Huber+Suhner) |
||
| РК1У-20-16Р-2,1 |
1,25 |
||||||
| РК1-40-14Р-2 | Тип 2,92 мм (розетка) |
0…40 |
1,2 |
0,47/2,0 |
100 |
РК50-1,5-22 |
|
| ВК1-40-14-2 | Тип 2,92 мм (вилка) | ||||||
| РК1-40-05Р-2 | Тип 2,4 мм (розетка) | ||||||
| ВК1-40-05-2 | Тип 2,4 мм (вилка) | ||||||
| ВК1-50-05-2,2 | Тип 2,4 мм (вилка) |
0…50 |
1,25 |
0,51/2,18 0,51/2,11 |
90 |
SR_86 (Huber+Suhner) V-085 (Anritsu) UT-085 (Microcoax) |
* При соблюдении требований к монтажу.
** Допускается использовать другой гибкий кабель с аналогичными геометрическими размерами.
Кабельные соединители
|
|
Кабельный соединитель, 0..20 ГГц, соединитель – Тип IX вар. 1 (вилка) |
|
|
Кабельный соединитель, 0..20 ГГц, соединитель – Тип SMA (вилка) |
|
|
Кабельный соединитель, 0..20 ГГц, соединитель – Тип SMP (розетка) |
|
|
Кабельный соединитель, 0..20 ГГц, соединитель – Тип SMP (розетка) |
|
|
Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
|
Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,92 мм (вилка) |
|
|
Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,4 мм (розетка) |
|
|
Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,4 мм (вилка) |
|
|
Кабельный соединитель, 0..50 ГГц, соединитель – Тип 2,4 мм (вилка) |
Кабельные соединители
|
Название Описание |
|
ВК1-20-02-2,2 Кабельный соединитель, 0..20 ГГц, соединитель – Тип IX вар. 1 (вилка) |
|
Название Описание |
|
ВК1-20-12-2,2 Кабельный соединитель, 0..20 ГГц, соединитель – Тип SMA (вилка) |
|
Название Описание |
|
РК1-20-16Р-2,1 Кабельный соединитель, 0..20 ГГц, соединитель – Тип SMP (розетка) |
|
Название Описание |
|
РК1У-20-16Р-2,1 Кабельный соединитель, 0..20 ГГц, соединитель – Тип SMP (розетка) |
|
Название Описание |
|
РК1-40-14Р-2 Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ВК1-40-14-2 Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,92 мм (вилка) |
|
Название Описание |
|
РК1-40-05Р-2 Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,4 мм (розетка) |
|
Название Описание |
|
ВК1-40-05-2 Кабельный соединитель, 0..40 ГГц, соединитель – Тип 2,4 мм (вилка) |
|
Название Описание |
|
ВК1-50-05-2,2 Кабельный соединитель, 0..50 ГГц, соединитель – Тип 2,4 мм (вилка) |
