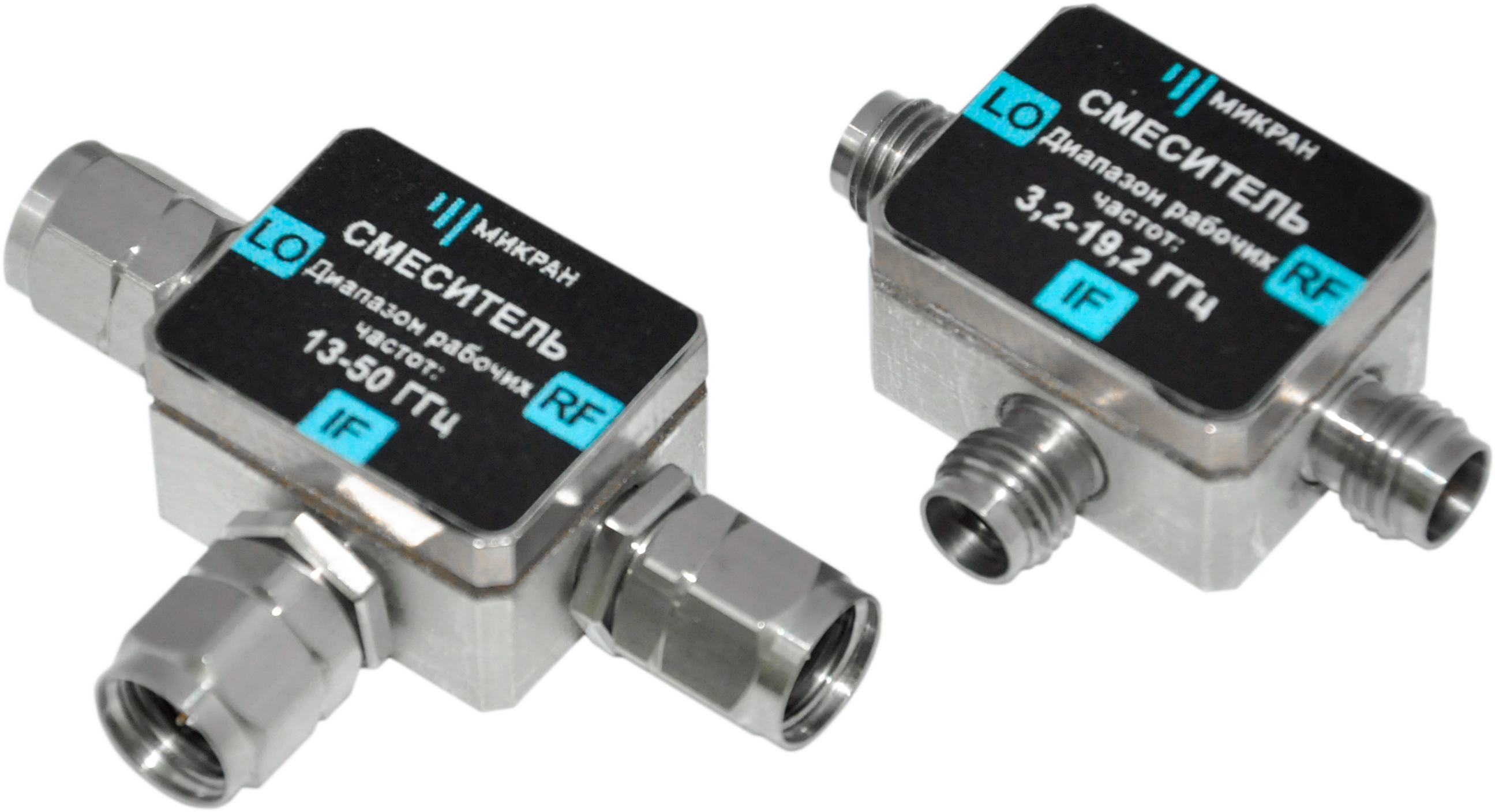

СВЧ-модули сверхширокополосных смесителей 3...50 ГГц

— Сверхширокополосный диапазон работы

— Высокая изоляция между входами радиосигнал-гетеродин-промежуточная частота.

— Стабильность параметров.

— Не требует внешнего питания и напряжения смещения.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

СВЧ-модули сверхширокополосных смесителей предназначены для преобразования сверхширокополосного радиосигнала. Данные модули могут быть использованы как в качестве преобразователя частоты «вверх», так и в качестве преобразователя частоты «вниз», работая в широком диапазоне мощности сигнала гетеродина от +10 до +17 дБм. Модули изготовлены по технологии гибридных интегральных схем с использованием GaAs микросхем собственного производства (диоды с барьером Шоттки). Все смесители реализованы на двойной балансной схеме, не требуют внешних согласующих цепей и питания. Основной особенностью данных модулей является высокая изоляция между входами гетеродин-сигнал-промежуточная частота. В качестве входных разъёмов использованы коаксиальные переходы тракта 3,5 мм и 2,4 мм. Для каждого модуля реализованы два варианта соединителей — «вилка» и «розетка».

Технические характеристики


Смесители 3,2 – 19,2/1, тракт 3,5 мм (розетка), 3,2 – 19,2/2, тракт 3,5 мм (вилка)
(RF, LO: 3,2…19,2 ГГц, IF: 10 МГц …4 ГГц)

 Диапазон частот, ГГц  3,2...8  8...10  10...15  15...19,2
 Потери преобразования, CL 1 , дБ  8  13  10  13
 Сжатие на 1 дБ по входу, P1 1 , дБм  8  10  12 12
 Интермодуляция третьего порядка, IIP3 2, дБм  10  12  18  20
 Возвратные потери по входу RF, RLRF 1 , дБ  7  10  7  7
 Возвратные потери по входу LO, RLLO 1 , дБ  5  6  5  5
 Изоляция LO-RF, дБн 35  35  35  35
 Изоляция RF-IF, дБн  25  30  30  20
 Изоляция LO-IF, дБн  40  40  40  40

1 FIF = 90 МГц, номинальная мощность сигнала гетеродина PLO = +15 дБм. — 2 FIF1 = 34 МГц, FIF2 = 35 МГц,
номинальная мощность сигнала гетеродина PLO = +15 дБм.


Смесители 3,2 – 19,2/3, тракт 3,5 мм (розетка), 3,2 – 19,2/4, тракт 3,5 мм (вилка)
(RF, LO: 3,2…19,2 ГГц, IF: 10 МГц …1,2 ГГц)

 Диапазон частот, ГГц  3,2...8  8...10  10...15  15...19,2
 Потери преобразования, CL 1 , дБ  8  13  10  13
 Сжатие на 1 дБ по входу, P1 1 , дБм  8  10  12 12
 Интермодуляция третьего порядка, IIP3 2, дБм  10  12  18  20
 Возвратные потери по входу RF, RLRF 1 , дБ  7  10  7  7
 Возвратные потери по входу LO, RLLO 1 , дБ  5  6  5  5
 Изоляция LO-RF, дБн 35  35  35  35
 Изоляция RF-IF, дБн  25  30  30  25
 Изоляция LO-IF, дБн  40  40  40  40

1 FIF = 90 МГц, номинальная мощность сигнала гетеродина PLO = +15 дБм. — 2 FIF1 = 34 МГц, FIF2 = 35 МГц,
номинальная мощность сигнала гетеродина PLO = +15 дБм.


Смесители 3 – 20/1, тракт 3,5 мм (розетка), 3 – 20/2, тракт 3,5 мм (вилка)
(RF, LO: 3…20 ГГц, IF: 10 МГц…5 ГГц)

 Диапазон частот, ГГц  3...6  6...10  10...15  15...19,2
 Потери преобразования, CL 1 , дБ 12  8  10  10
 Сжатие на 1 дБ по входу, P1 1 , дБм  10  12  12 13
 Интермодуляция третьего порядка, IIP3 2, дБм  20  16  20  22
 Возвратные потери по входу RF, RLRF 1 , дБ  5  7  7  7
 Возвратные потери по входу LO, RLLO 1 , дБ  5  6  5  5
 Изоляция LO-RF, дБн 35  35  35  35
 Изоляция RF-IF, дБн  20  20  20  15
 Изоляция LO-IF, дБн  25  25  25  25

1 FIF = 90 МГц, номинальная мощность сигнала гетеродина PLO = +15 дБм. — 2 FIF1 = 34 МГц, FIF2 = 35 МГц,
номинальная мощность сигнала гетеродина PLO = +15 дБм.


Смесители 3 – 26/1, тракт 3,5 мм (розетка), 3 – 26/2, тракт 3,5 мм (вилка)
(RF, LO: 3…26 ГГц, IF: 10…900 МГц)

 Диапазон частот, ГГц  3...6  6...10  10...17  17...26
 Потери преобразования, CL 1 , дБ  13  8  10  13
 Сжатие на 1 дБ по входу, P1 1 , дБм  10  12  12 13
 Интермодуляция третьего порядка, IIP3 2, дБм  20  16  20  22
 Возвратные потери по входу RF, RLRF 1 , дБ  5  6 6  5
 Возвратные потери по входу LO, RLLO 1 , дБ  5  6  5  5
 Изоляция LO-RF, дБн 35  35  35  30
 Изоляция RF-IF, дБн  15  20  20  20
 Изоляция LO-IF, дБн  18  20  25  25

1 FIF = 90 МГц, номинальная мощность сигнала гетеродина PLO = +15 дБм. — 2 FIF1 = 34 МГц, FIF2 = 35 МГц,
номинальная мощность сигнала гетеродина PLO = +15 дБм.


Смесители 5 – 26/1, тракт 3,5 мм (розетка), 5 – 26/2, тракт 3,5 мм (вилка)
(RF, LO: 3…26 ГГц, IF: 10 МГц …5 ГГц)

 Диапазон частот, ГГц  5...8  8...12  12...17  17...26
 Потери преобразования, CL 1 , дБ  12  8  10  15
 Сжатие на 1 дБ по входу, P1 1 , дБм  10  12  12 13
 Интермодуляция третьего порядка, IIP3 2, дБм  18  20  25  22
 Возвратные потери по входу RF, RLRF 1 , дБ  6  7 8 8
 Возвратные потери по входу LO, RLLO 1 , дБ  5  10  10  7
 Изоляция LO-RF, дБн 35  35  35  30
 Изоляция RF-IF, дБн  10  25  30  25
 Изоляция LO-IF, дБн  25      35      30      30

1 FIF = 90 МГц, номинальная мощность сигнала гетеродина PLO = +15 дБм. — 2 FIF1 = 34 МГц, FIF2 = 35 МГц,
номинальная мощность сигнала гетеродина PLO = +15 дБм.


Смесители 13 – 50/1 (RF и LO тракт 2,4 мм розетка; IF тракт 3,5 мм розетка), 13 – 50/2
(RF и LO тракт 2,4 мм вилка; IF тракт 3,5 мм вилка) (RF *, LO: 13…50 ГГц, IF: 10 МГц …1,6 ГГц)

 Диапазон частот, ГГц  5...13  13...20  20...40  40...50
 Потери преобразования, CL 1 , дБ 14  8  10  13
 Сжатие на 1 дБ по входу, P1 1 , дБм 10  12   —
 Интермодуляция третьего порядка, IIP3 2, дБм  18  20   —   —
 Возвратные потери по входу RF, RLRF 1 , дБ  6  7   —
 Возвратные потери по входу LO, RLLO 1 , дБ  5  10   —   —
 Изоляция LO-RF, дБн 25  30  30  30
 Изоляция RF-IF, дБн  15  20  30  20
 Изоляция LO-IF, дБн  20  25  25  30

1 FIF = 90 МГц, номинальная мощность сигнала гетеродина PLO = +15 дБм. — 2 FIF1 = 34 МГц, FIF2 = 35 МГц,
номинальная мощность сигнала гетеродина PLO = +15 дБм.
* Нижняя граница рабочего диапазона может быть расширена до 5 ГГц, в данном случае желательно
увеличить мощность сигнала гетеродина до +17 дБм.
