Аттенюаторы коаксиальные с повышенным уровнем рассеиваемой мощности

Коаксиальные аттенюаторы серии Д2П предназначены для широкополосного равномерного ослабления электромагнитного сигнала мощностью до 18 Вт в коаксиальном канале с волновым сопротивлением 50 Ом.

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

 Устройства могут применяться в качестве защитного и/или согласующего элемента радиоизмерительного оборудования, а также для расширения диапазона измеряемой мощности детекторов и для обеспечения оптимальной работы усилителей.

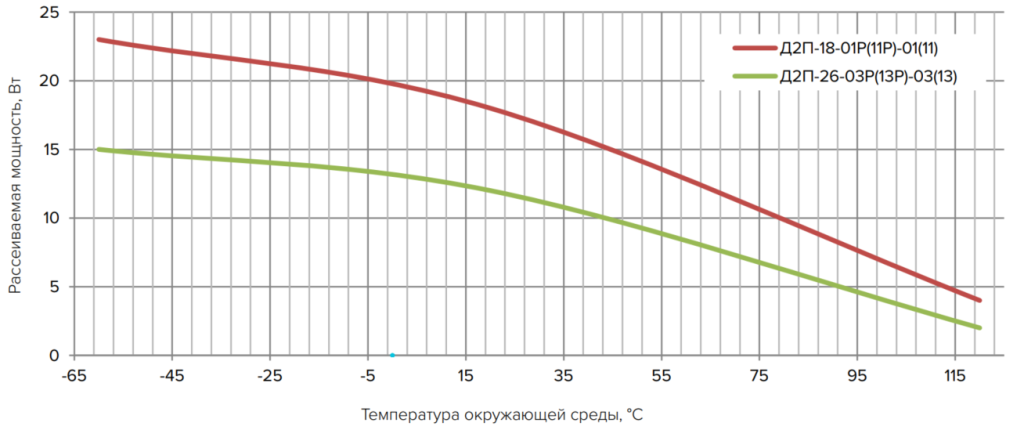

Максимальный уровень рассеиваемой мощности

Аттенюаторы коаксиальные с повышенным уровнем рассеиваемой мощности.PNG

Технические параметры аттенюаторов коаксиальных серии Д2П-18

Обозначение Соединитель Номинальное
ослабление, дБ
Неравномерность
ослабления, дБ
Диапазон частот,
ГГц
КСВН,
не более
Pвх *, Вт,
не более
Pи ***, Вт,
не более
Д2П-18-3-01Р-01 тип III (розетка)-
тип III (вилка)
3 ± 0,5 0...18 1,3 18 ** 1000 **
Д2П-18-3-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-5-01Р-01 тип III (розетка)-
тип III (вилка)
5
Д2П-18-5-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-6-01Р-01 тип III (розетка)-
тип III (вилка)
6
Д2П-18-6-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-10-01Р-01 тип III (розетка)-
тип III (вилка)
10
Д2П-18-10-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-15-01Р-01 тип III (розетка)-
тип III (вилка)
15
Д2П-18-15-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-20-01Р-01 тип III (розетка)-
тип III (вилка)
20
Д2П-18-20-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-25-01Р-01 тип III (розетка)-
тип III (вилка)
25
Д2П-18-25-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-30-01Р-01 тип III (розетка)-
тип III (вилка)
30
Д2П-18-30-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-40-01Р-01 тип III (розетка)-
тип III (вилка)
40 ± 0,5
Д2П-18-40-11Р-11 тип N (розетка)-
тип N (вилка)
Д2П-18-50-01Р-01 тип III (розетка)-
тип III (вилка)
50
Д2П-18-50-11Р-11 тип N (розетка)-
тип N (вилка)

* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности согласно диаграмме «Максимальный уровень рассеиваемой мощности».
*** При длительности импульса 1 мкс и скважности 1 000.

Технические параметры аттенюаторов коаксиальных серии Д2П-26

Обозначение Соединитель Номинальное
ослабление, дБ
Неравномерность
ослабления, дБ
Диапазон частот,
ГГц
КСВН,
не более
Pвх *, Вт,
не более
Pи ***, Вт,
не более
Д2П-26-3-03Р-03 тип IX вар.3 (розетка)
— тип IX вар.3 (вилка)
3 ± 0,6
(0...20 ГГц)
± 1
(20...26,5 ГГц)
0...26,5 1,2
(0...12 ГГц)
1,3
(12...20 ГГц)
1,5
(20...26,5 ГГц)
12 ** 400 **
Д2П-26-3-13Р-13 тип 3,5 (розетка)
—  тип 3,5 (вилка)
Д2П-26-5-03Р-03 тип IX вар.3 (розетка)
— тип IX вар.3 (вилка)
5
Д2П-26-5-13Р-13 тип 3,5 (розетка)
— тип 3,5 (вилка)
Д2П-26-6-03Р-03 тип IX вар.3 (розетка)
— тип IX вар.3 (вилка)
6
Д2П-26-6-13Р-13 тип 3,5 (розетка)
— тип 3,5 (вилка)
Д2П-26-10-03Р-03 тип IX вар.3 (розетка)
— тип IX вар.3 (вилка)
10
Д2П-26-10-13Р-13 тип 3,5 (розетка)
— тип 3,5 (вилка)
Д2П-26-15-03Р-03 тип IX вар.3 (розетка)
— тип IX вар.3 (вилка)
15
Д2П-26-15-13Р-13 тип 3,5 (розетка)
— тип 3,5 (вилка)
Д2П-26-20-03Р-03 тип IX вар.3 (розетка)
— тип IX вар.3 (вилка)
20
Д2П-26-20-13Р-13 тип 3,5 (розетка)
— тип 3,5 (вилка)
Д2П-26-30-03Р-03 тип IX вар.3 (вилка)
— тип IX вар.3 (розетка)
30

± 1
(0...26,5 ГГц)

Д2П-26-30-13Р-13 тип 3,5 (розетка)
— тип 3,5 (вилка)
Д2П-26-40-03Р-03 тип IX вар.3 (вилка)
— тип IX вар.3 (розетка)
40
Д2П-26-40-13Р-13 тип 3,5 (вилка)
— тип 3,5 (розетка)

* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности согласно диаграмме «Максимальный уровень рассеиваемой мощности».
*** При длительности импульса 1 мкс и скважности 1 000.
