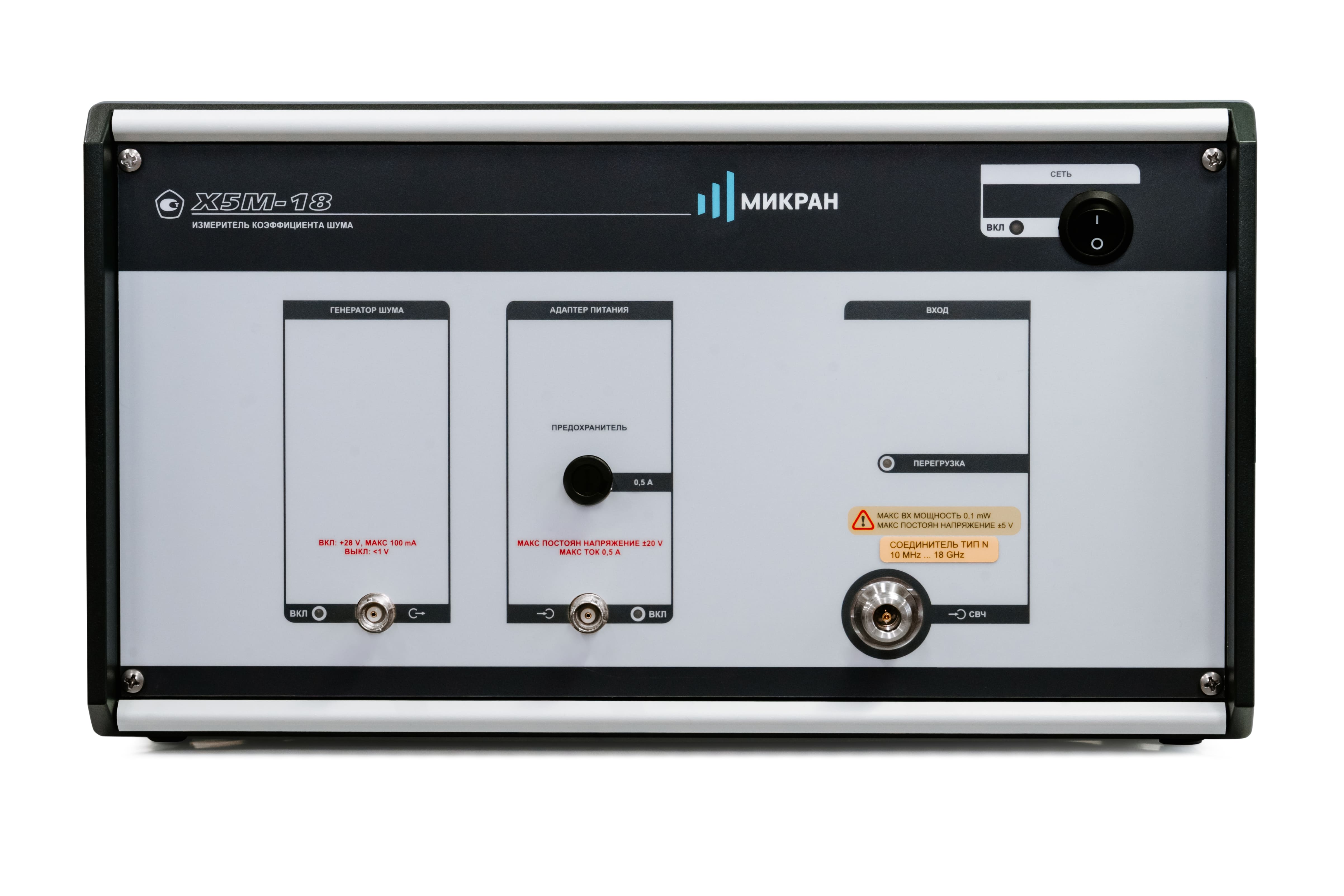

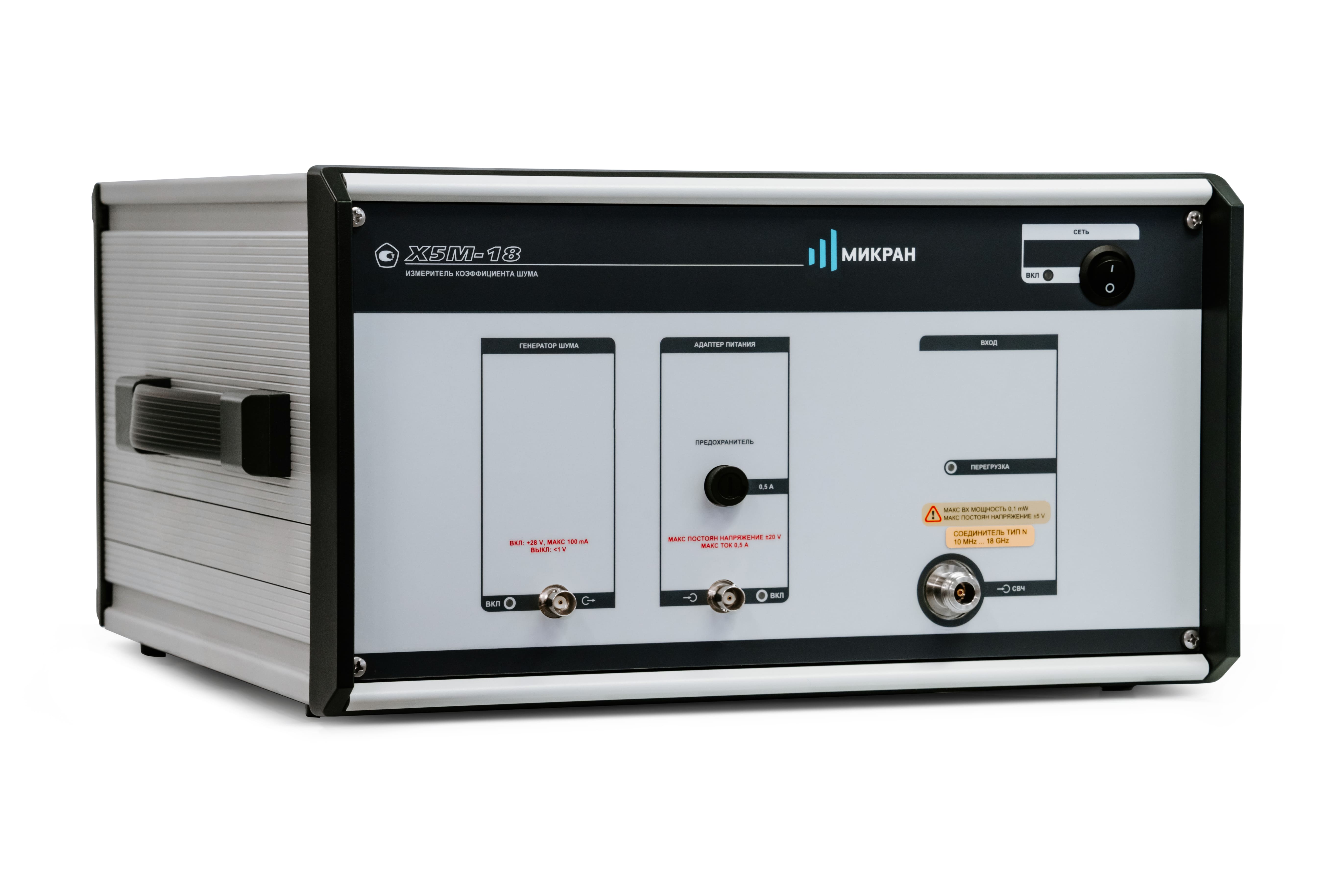

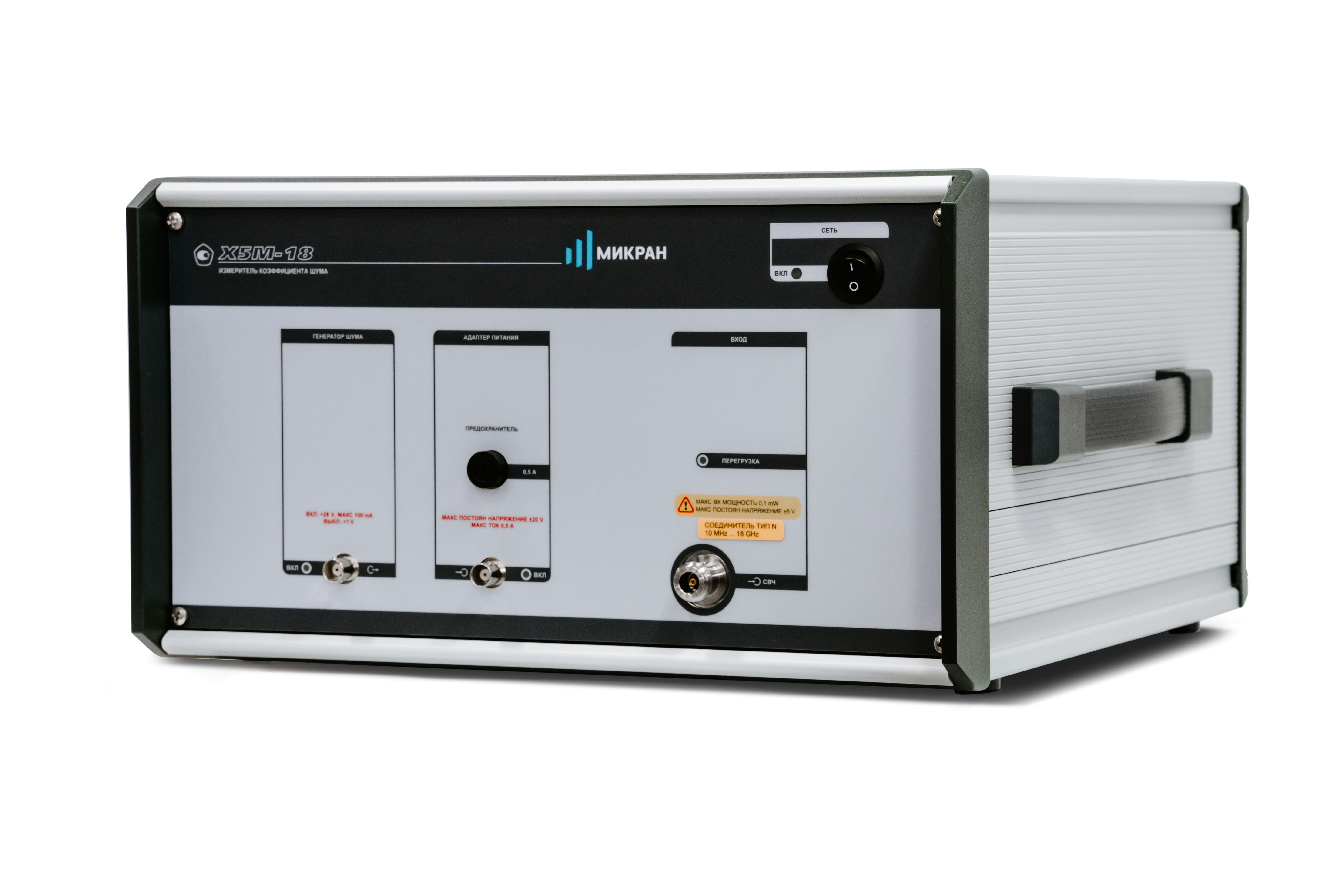

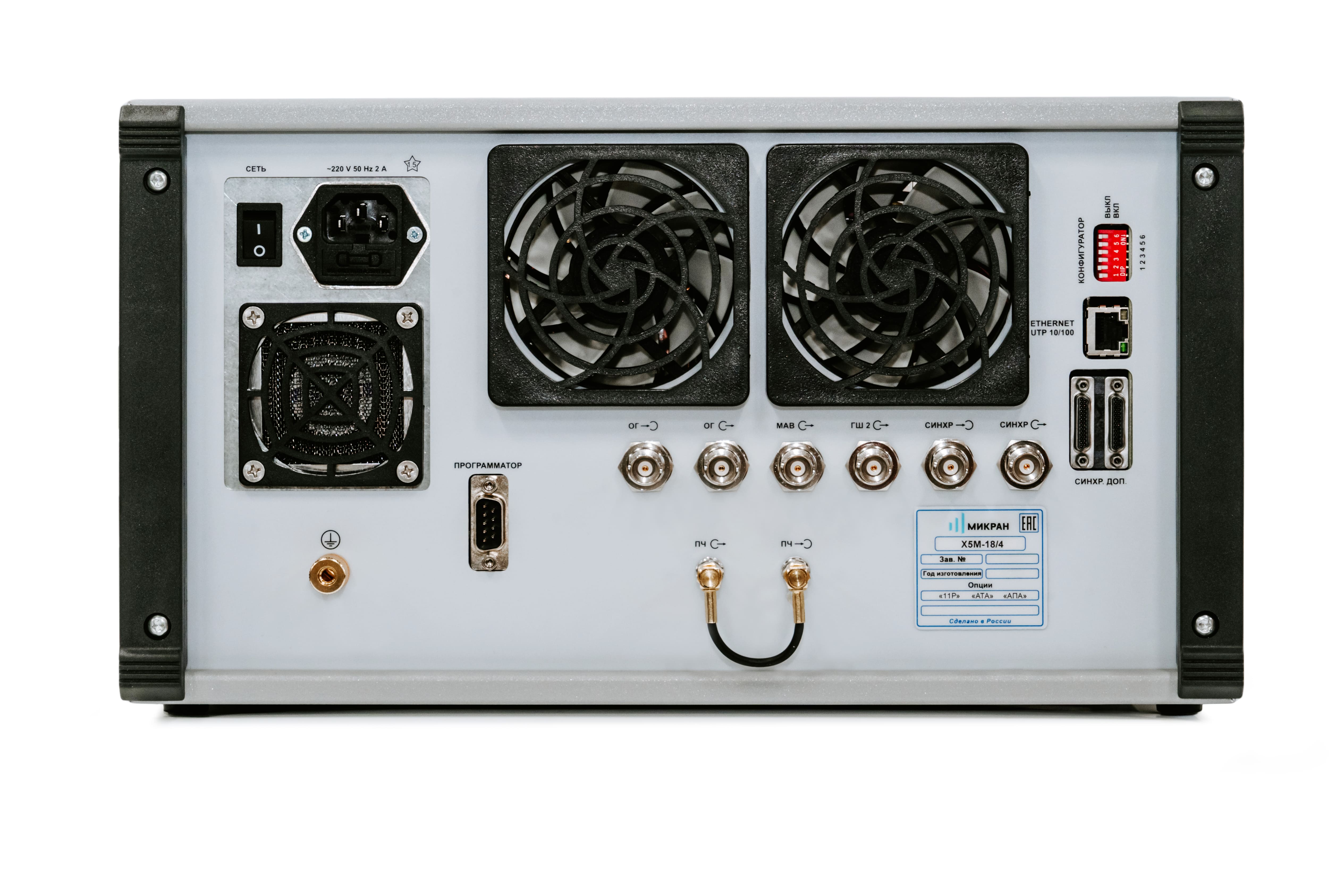

Измерители коэффициента шума Х5М

— Диапазон рабочих частот от 10/50 МГц до 4/20 ГГц

— Измерение коэффициента шума и коэффициента передачи

— Измерение параметров частотно-преобразующих устройств с фиксированным или перестраиваемым гетеродином

— Встроенный термостатированный преселектор

— Высокая скорость измерений

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Измерители коэффициента шума (ИКШ) серии Х5М предназначены для измерения коэффициента шума и коэффициента передачи приемно-усилительных устройств. Работа измерителя коэффициента шума серии Х5М основана на сравнении шумов исследуемого объекта с шумами известной интенсивности, создаваемыми измерительным генератором шума (ГШ), характеризуемым избыточной относительной шумовой температурой (ИОШТ). Процессу измерения предшествует калибровка — процедура определения характеристик приемного тракта ИКШ, необходимая для точного расчета коэффициента усиления и коэффициента шума измеряемого устройства.


Серия Х5М включает в себя два типа приборов:

  • Х5М-04: от 10 МГц до 4 ГГц;
  • Х5М-18: от 50 МГц до 20 ГГц.


Управление Х5М осуществляется с помощью персонального компьютера с установленным ПО «Graphit Х5M», по интерфейсу Ethernet. Многоканальная система синхронизации обеспечивает совместную работу ИКШ с другими приборами. Возможность управления через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы. В зависимости от состава используемых в приборе аппаратных опций, анализаторы коэффициента шума разделяются на модификации. К выбранной модификации могут добавляться аппаратные опции, что позволяет расширять возможности прибора.

Пожалуйста, выберите комплектацию товара

Х5М-04 до 4 ГГц

Измеритель коэффициента шума, выходной разъем блока тип N (розетка)

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается ступенчатым аттенюатором 0..70 дБ по входу

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник и ступенчатым аттенюатором 0..70 дБ по входу

Х5М-04 до 4 ГГц

Название

Описание

Х5М-04/1 Измеритель коэффициента шума, 0,01…4 ГГц с опцией «11Р»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка)

Название

Описание

Х5М-04/2 Измеритель коэффициента шума, 0,01…4 ГГц с опцией «11Р», «АТА»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается ступенчатым аттенюатором 0..70 дБ по входу

Название

Описание

Х5М-04/3 Измеритель коэффициента шума, 0,01…4 ГГц с опцией «11Р», «АПА»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник

Название

Описание

Х5М-04/4 Измеритель коэффициента шума, 0,01…4 ГГц с опциями «11Р», «АПА», «АТА»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник и ступенчатым аттенюатором 0..70 дБ по входу

Х5М-18 до 18/20 ГГц

Измеритель коэффициента шума, выходной разъем блока тип N (розетка)

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается ступенчатым аттенюатором 0..70 дБ по входу

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник и ступенчатым аттенюатором 0..70 дБ по входу

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка)

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка), оснащается ступенчатым аттенюатором 0..70 дБ по входу

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник и ступенчатым аттенюатором 0..70 дБ по входу

Х5М-18 до 18/20 ГГц

Название

Описание

Х5М-18/1 Измеритель коэффициента шума, 0,01…18 ГГц с опцией «11Р»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка)

Название

Описание

Х5М-18/2 Измеритель коэффициента шума, 0,01…18 ГГц с опциями «11Р», «АТА/70»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается ступенчатым аттенюатором 0..70 дБ по входу

Название

Описание

Х5М-18/3 Измеритель коэффициента шума, 0,01…18 ГГц с опциями «11Р», «АПА»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник

Название

Описание

Х5М-18/4 Измеритель коэффициента шума, 0,01…18 ГГц с опциями «11Р», «АПА», «АТА/70»

Измеритель коэффициента шума, выходной разъем блока тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник и ступенчатым аттенюатором 0..70 дБ по входу

Название

Описание

Х5М-18/5 Измеритель коэффициента шума, 0,01…20 ГГц с опцией «13Н»

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка)

Название

Описание

Х5М-18/6 Измеритель коэффициента шума, 0,01…20 ГГц с опциями «13Н», «АТА/70»

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка), оснащается ступенчатым аттенюатором 0..70 дБ по входу

Название

Описание

Х5М-18/7 Измеритель коэффициента шума, 0,01…20 ГГц с опциями «13Н», «АПА»

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник

Название

Описание

Х5М-18/8 Измеритель коэффициента шума, 0,01…20 ГГц с опциями «13Н», «АПА», «АТА/70»

Измеритель коэффициента шума, выходной разъем блока тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник и ступенчатым аттенюатором 0..70 дБ по входу

Программы

Программа управления Graphit Х5М версия 2.3.7 (текущая версия)

9.67 МБ
22.01.2024

Упрощённый драйвер автоматизации SCPI, документация и примеры (версия 2.7)

5.13 МБ
13.12.2023

Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI)

4.54 МБ
08.09.2023

Программа управления Graphit X5M версия 2.3 (сертифицирована для Х5М-04)

6.04 МБ
06.07.2015

Программа управления Graphit X5M версия 2.2rc6 (сертифицирована для Х5М-18)

4.46 МБ
10.07.2012

Программа управления Graphit версии 1.95.42 для измерителей коэффициента шума серии Х5М с заводскими номерами 060110101-060110108

9.05 МБ
05.04.2007

Руководства

Инструкция по подключению нескольких приборов к ПК
498 КБ
29.06.2023
Программная опция Х5М «Скрытое отображение»
759 КБ
07.06.2019
Примеры и документация по программированию на SCPI
2.11 МБ
22.08.2018
Руководство по эксплуатации Х5М-18 часть III
1.19 МБ
19.07.2012
Руководство по эксплуатации Х5М-18 часть II
784 КБ
19.07.2012
Руководство по эксплуатации Х5М-18 часть I
745 КБ
19.07.2012
Руководство по эксплуатации Х5М-04 часть I-II-III
3.24 МБ
19.07.2012

Сертификаты

Свидетельство об утверждении типа СИ X5М-04
95 КБ
10.05.2017
Методика поверки Х5М-04
583 КБ
19.07.2012
Свидетельство об утверждении типа СИ X5М-18
549 КБ
15.06.2012
Методика поверки Х5М-18
420 КБ
27.10.2011
Сертификат об утверждении типа СИ X5М-04 на партию приборов
118 КБ
03.03.2008

Технические характеристики

Измерители коэффициента шума Х5М
153 КБ
23.06.2023
