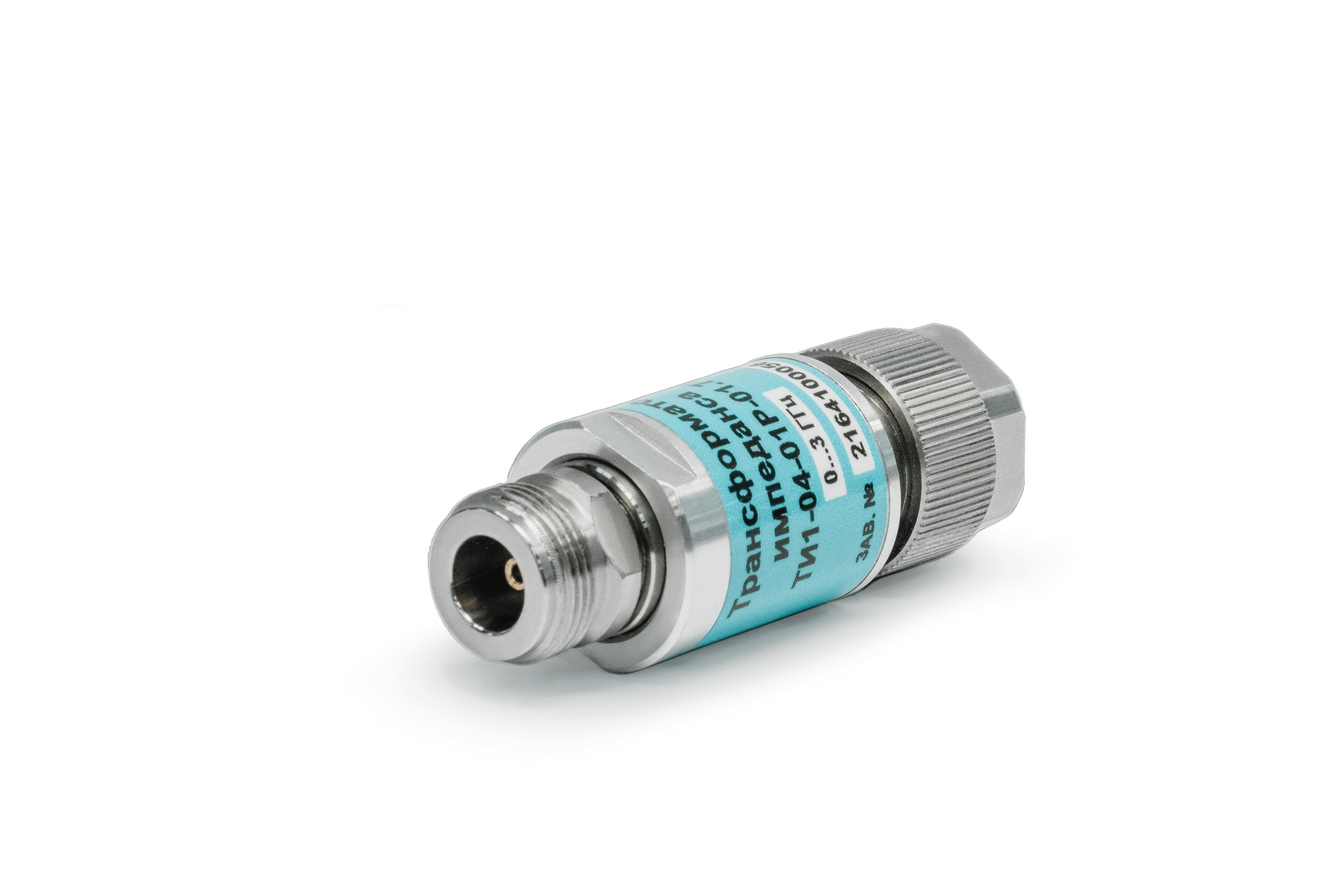

Коаксиальный трансформатор импеданса

— Высокая стабильность параметров при большом количестве циклов соединений

— Метрологическое качество изготовления коаксиальных частей

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Трансформатор импеданса серии ТИ1 предназначен для согласования коаксиальных СВЧ-трактов со значениями полного сопротивления 50 и 75 Ом. С помощью трансформатора импеданса появляется возможность проводить измерения параметров устройств в коаксиальном тракте 50 Ом, используя векторные и скалярные анализаторы цепей с измерительными портами 75 Ом и наоборот. Трансформаторы импеданса работают в диапазоне температур от −60 до +85°C. Корпуса и гайки изготовлены из нержавеющей стали, а центральные проводники из закаленной бериллиевой бронзы, покрытой износостойким золотом, что обеспечивает минимум 5 000 циклов присоединений-рассоединений.

Технические параметры

Обозначение Соединитель Диапазон
частот, ГГц
КСВН порта 50 Ом,
не более
КСВН порта 75 Ом,
не более
Вносимые
потери, дБ
Pвх **, Вт
0…2 ГГц
2…3 ГГц
0…2 ГГц
2…3 ГГц
 ТИ1-04-01Р-01.75
 Тип III (розетка) – тип N 75 Ом (вилка) 0…3 *
1,06
1,13
1,04
1,06
5,8 ± 0,3
2 ***
 ТИ1-04-11Р-01.75  Тип N (розетка) – тип N 75 Ом (вилка)
 ТИ-04-01Р.75-01  Тип N 75 Ом (розетка) – тип III (вилка)
 ТИ-04-01Р.75-11  Тип N 75 Ом (розетка) – тип N (вилка)

* Трансформаторы работоспособны до 4 ГГц, но их КСВН свыше 3 ГГц не регламентируется.
** Максимальная долговременная рассеиваемая мощность по постоянному току при нормальных климатических условиях.
*** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется уменьшить величину входной мощности.

Пожалуйста, выберите комплектацию товара

Коаксиальные трансформаторы импеданса

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип N 75 Ом (вилка)

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип N 75 Ом (вилка)

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип N 75 Ом (розетка), соединитель 2 – Тип III (вилка)

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип N 75 Ом (розетка), соединитель 2 – Тип N (вилка)

Коаксиальные трансформаторы импеданса

Название

Описание

ТИ1-04-01Р-01.75

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип N 75 Ом (вилка)

Название

Описание

ТИ1-04-11Р-01.75

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип N 75 Ом (вилка)

Название

Описание

ТИ1-04-01Р.75-01

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип N 75 Ом (розетка), соединитель 2 – Тип III (вилка)

Название

Описание

ТИ1-04-01Р.75-11

Трансформатор импеданса, 0..3 ГГц, соединитель 1 – Тип N 75 Ом (розетка), соединитель 2 – Тип N (вилка)
