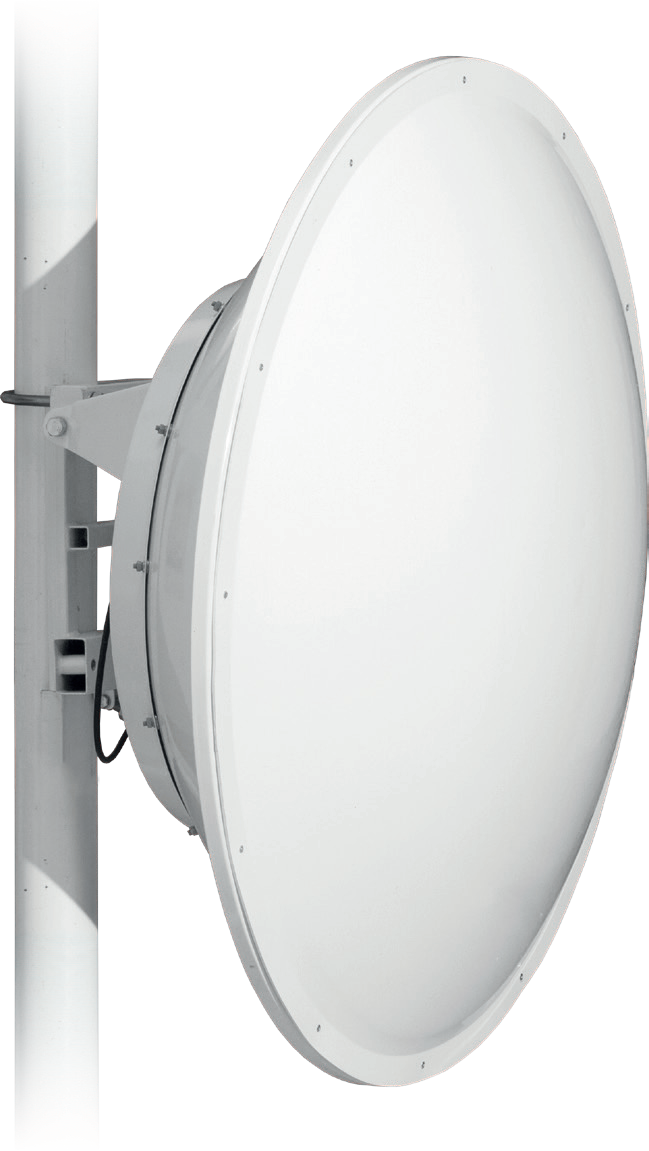

Антенные устройства 4…23 ГГц

Аппаратура цифровых радиорелейных станций МИК-РЛ и Y-Packet 2 комплектуется параболическими антенными устройствами диаметром от 0,3 до 1,8 м.

Антенные устройства диаметром 2,4 м и более поставляются по отдельному запросу.

Технические характеристики антенных устройств для ЦРРС МИК-РЛ



Диапазон частот, ГГц

     4     5     6     6,5     7     7/8     8     11     13  15
Коэффициент усиления
антенны, дБи
 0,6 м  —  —  —  —  31,1  30,3  31,8  34,0  35,6  36,8
 1,0 м  —  —  31,0  33,7  35,5  34,7  36,2  38,9  40,0  41,2
 1,8 м  34,5  36,5  37,2  38,8  40,4  39,8  41,0  44,1  45,3  46,0
Ширина диаграммы
направленности по уровню
−3 дБ, ˚
 0,6 м  —  —  —  —  4,3  4,3  4,2  3,1  2,7  2,3
 1,0 м  —  —  4,3  3,3  2,7  2,7  2,6  1,9  1,7  1,5
 1,8 м  2,8  2,6  2,2  1,7  1,5  1,5  1,5  1,1  1,0  0,8



Технические характеристики антенных устройств для ЦРРС Y-Packet 2



Диапазон частот, ГГц

    6/6,5     7/8     11     13     15     18     23
Коэффициент усиления
антенны, дБи
 0,3 м  —  —  —  30,0  31,6  33,8  35,1
 0,6 м  —  30,6  34,4  35,6  36,5  39,0  40,2
 0,8 м  —  33,5  36,9  37,9  39,7  41,4  43,0
 1,2 м  35,7  37,0  40,0  41,8  42,6  44,7   46,3
Ширина диаграммы
направленности по уровню
−3 дБ, ˚
 0,3 м  —  —  —  4,6  4,0  3,3  2,7
 0,6 м  —  4,6  3,4  2,7  2,4  2,0  1,6
 0,8 м  —  4,0  2,8  2,2  2,0  1,6  1,3
 1,2 м  2,4  2,2  1,8  1,4  1,2  0,9  0,8


Техническое описание

Антенные устройства 4...23 ГГц
144 КБ
05.05.2020

Сертификаты

Декларации о соответствии Антенные устройства диаметром 0,6 м
5.62 МБ
25.09.2020
Декларации о соответствии Антенные устройства диаметром 1,0 м
14.05 МБ
25.09.2020
Декларации о соответствии Антенные устройства диаметром 1,8 м
10.80 МБ
25.09.2020
