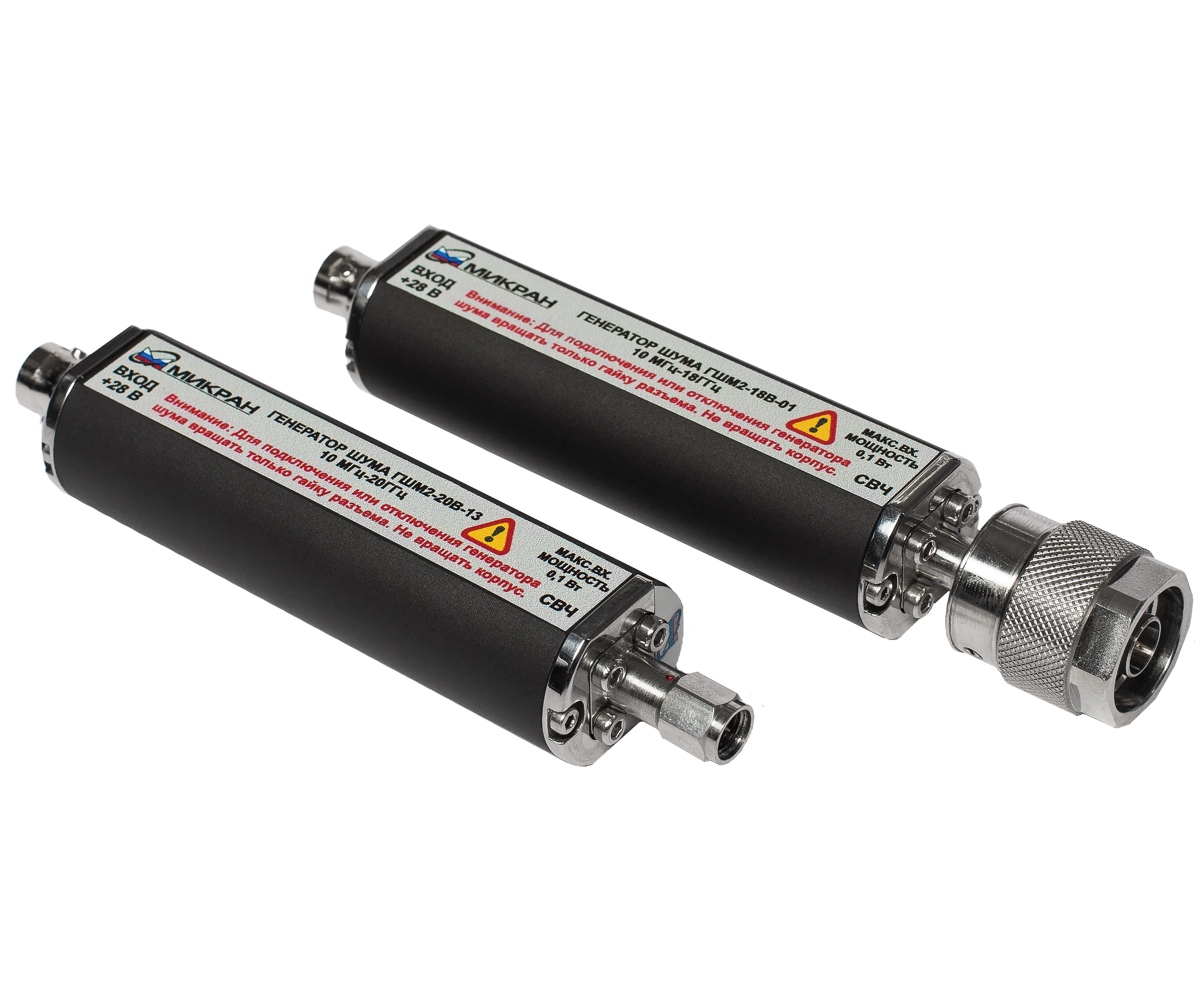

Генераторы шума серии ГШМ предназначены для использования в качестве меры перепада спектральной плотности шумовой мощности в диапазоне частот от 0,01 до 20 ГГц при работе с измерителями коэффициента шума серии Х5М и анализаторами спектра серии СК4М с опцией ИКШ.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Источником шумового напряжения в ГШМ является бескорпусной лавинно-пролетный диод (ЛПД), установленный в модуль гибридной интегральной схемы, которая, в свою очередь, соединена с прецизионным СВЧ-переходом с помощью перехода-аттенюатора. Питание ЛПД осуществляется через встроенный стабилизатор тока, обеспечивающий стабильность уровня СПМШ вне зависимости от стабильности напряжения питания генератора шума.
Технические характеристики
Пределы допускаемой абсолютной погрешности определения действительных значений ИОШТ, дБ | ± 0,4 |
Номинальное значение выходного сопротивления, Ом | 50 |
Напряжение питания, В | 28 ± 0,28 |
Потребляемый ток, мА | < 35 |
Тип разъема питания | BNC (розетка) |
Диапазон рабочих температур, °С | +15…+35 |
Габаритные размеры, мм, не более | 140×30×25 |
|
Генератор шума, 0,01…18 ГГц, ENR 6дБ, тип III (вилка) |
|
Генератор шума, 0,01…18 ГГц, ENR 6дБ, тип N (вилка) |
|
Генератор шума, 0,01…18 ГГц, ENR 15дБ, тип III (вилка) |
|
Генератор шума, 0,01…18 ГГц, ENR 15дБ, тип N (вилка) |
|
Генератор шума, 0,01…20 ГГц, ENR 6дБ, тип IX, вар. 3 (вилка) |
|
Генератор шума, 0,01…20 ГГц, ENR 6дБ, тип 3,5 мм (вилка) |
|
Генератор шума, 0,01…20 ГГц, ENR 15дБ, тип IX, вар. 3 (вилка) |
|
Генератор шума, 0,01…20 ГГц, ENR 15дБ, тип 3,5 мм (вилка) |
Название Описание |
ГШМ2-18А-01 Генератор шума, 0,01…18 ГГц, ENR 6дБ, тип III (вилка) |
Название Описание |
ГШМ2-18А-11 Генератор шума, 0,01…18 ГГц, ENR 6дБ, тип N (вилка) |
Название Описание |
ГШМ2-18В-01 Генератор шума, 0,01…18 ГГц, ENR 15дБ, тип III (вилка) |
Название Описание |
ГШМ2-18В-11 Генератор шума, 0,01…18 ГГц, ENR 15дБ, тип N (вилка) |
Название Описание |
ГШМ2-20А-03 Генератор шума, 0,01…20 ГГц, ENR 6дБ, тип IX, вар. 3 (вилка) |
Название Описание |
ГШМ2-20А-13 Генератор шума, 0,01…20 ГГц, ENR 6дБ, тип 3,5 мм (вилка) |
Название Описание |
ГШМ2-20В-03 Генератор шума, 0,01…20 ГГц, ENR 15дБ, тип IX, вар. 3 (вилка) |
Название Описание |
ГШМ2-20В-13 Генератор шума, 0,01…20 ГГц, ENR 15дБ, тип 3,5 мм (вилка) |
