В тракте 7,0/3,04 мм
— Типичное значение КСВН 1,1 (0…18 ГГц)
— Типичное значение вносимых потерь 0,07 дБ (0…18 ГГц)
— Высокая стабильность параметров при минимум 5000 циклах соединений
— Экранное затухание > 100 дБ
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

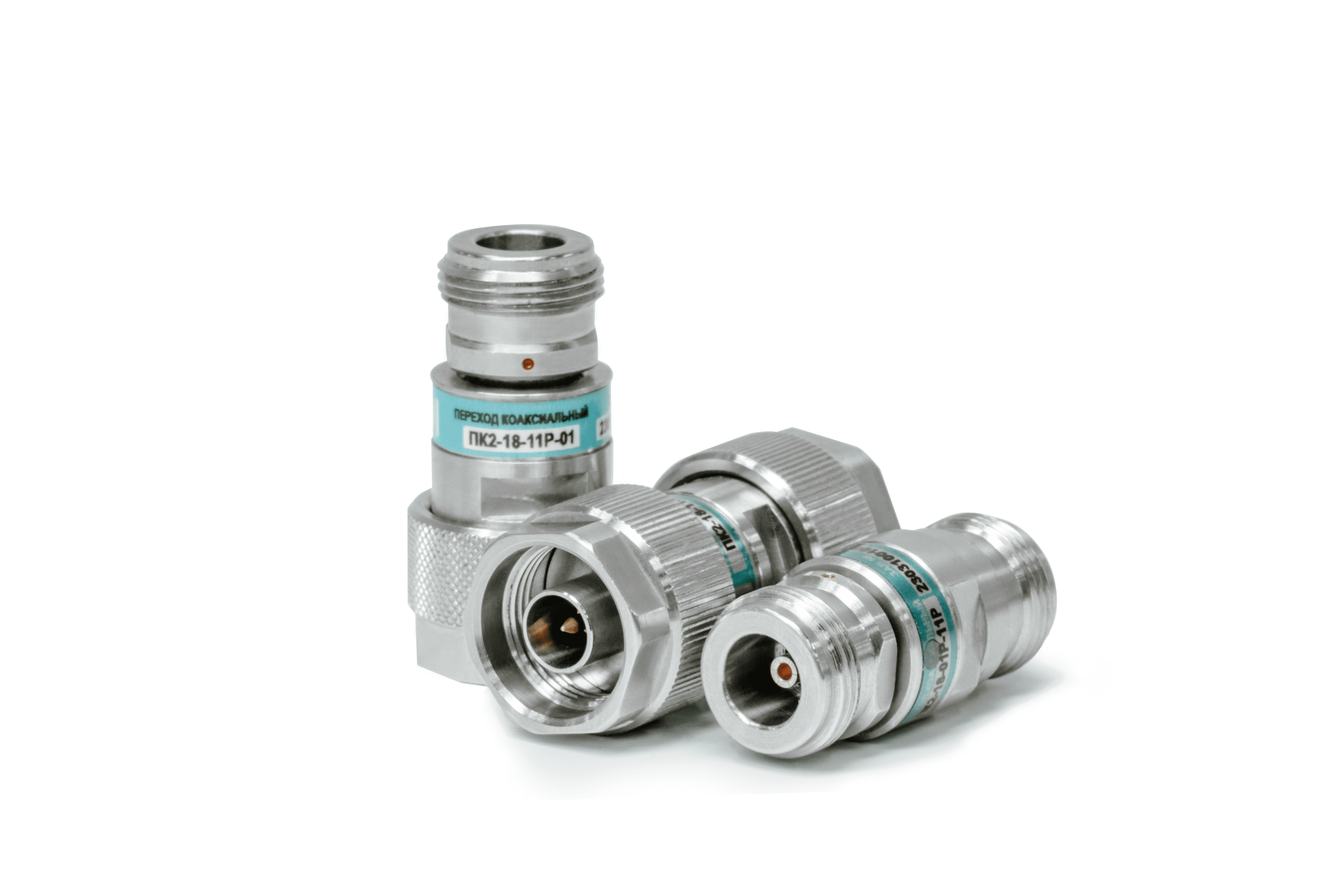

Коаксиальные переходы приборного класса в тракте 7,0/3,04 мм предназначены для использования с измерительным оборудованием в диапазоне рабочих частот от 0 до 18 ГГц. Переходы изготавливаются с соединителями «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой, либо метрической резьбой. Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. Примененные материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 5 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Экранное затухание составляет не менее 100 дБ. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.
Технические параметры
|
Обозначение |
Соединители |
Частотный |
КСВН, не более (тип.) |
Вносимые потери, дБ, не более (тип.) |
|
|
0…12 ГГц |
12…18 ГГц |
||||
| ПК2-18-01Р-01Р | Тип III (розетка) – тип III (розетка) |
0…18 |
1,1 |
1,15 |
0,15 |
| ПК2-18-01Р-11Р | Тип III (розетка) – тип N (розетка) | ||||
| ПК2-18-11Р-11Р | Тип N (розетка) – тип N (розетка) | ||||
| ПК2-18-01-01 | Тип III (вилка) – тип III (вилка) | ||||
|
ПК2-18-01-11 |
Тип III (вилка) – тип N (вилка) | ||||
|
ПК2-18-11-11 |
Тип N (вилка) – тип N (вилка) | ||||
| ПК2-18-01Р-01 |
Тип III (розетка) – тип III (вилка) |
||||
| ПК2-18-01Р-11 |
Тип III (розетка) – тип N (вилка) |
||||
| ПК2-18-11Р-01 | Тип N (розетка) – тип III (вилка) | ||||
| ПК2-18-11Р-11 |
Тип N (розетка) – тип N (вилка) |
||||
Переходы коаксиальные в тракте 7,0/3,04 мм
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип III (розетка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип N (розетка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип N (розетка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип III (вилка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип N (вилка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип N (вилка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип III (вилка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип N (вилка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип III (вилка) |
|
|
Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип N (вилка) |
Переходы коаксиальные в тракте 7,0/3,04 мм
|
Название Описание |
|
ПК2-18-01Р-01Р Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип III (розетка) |
|
Название Описание |
|
ПК2-18-01Р-11Р Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип N (розетка) |
|
Название Описание |
|
ПК2-18-11Р-11Р Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип N (розетка) |
|
Название Описание |
|
ПК2-18-01-01 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип III (вилка) |
|
Название Описание |
|
ПК2-18-01-11 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (вилка), соединитель 2 – Тип N (вилка) |
|
Название Описание |
|
ПК2-18-11-11 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (вилка), соединитель 2 – Тип N (вилка) |
|
Название Описание |
|
ПК2-18-01Р-01 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип III (вилка) |
|
Название Описание |
|
ПК2-18-01Р-11 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип III (розетка), соединитель 2 – Тип N (вилка) |
|
Название Описание |
|
ПК2-18-11Р-01 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип III (вилка) |
|
Название Описание |
|
ПК2-18-11Р-11 Переход коаксиальный в тракте 7/3,04, 0..18 ГГц, соединитель 1 – Тип N (розетка), соединитель 2 – Тип N (вилка) |
Технические характеристики
| Переходы коаксиальные в тракте 7,0/3,04 мм |
