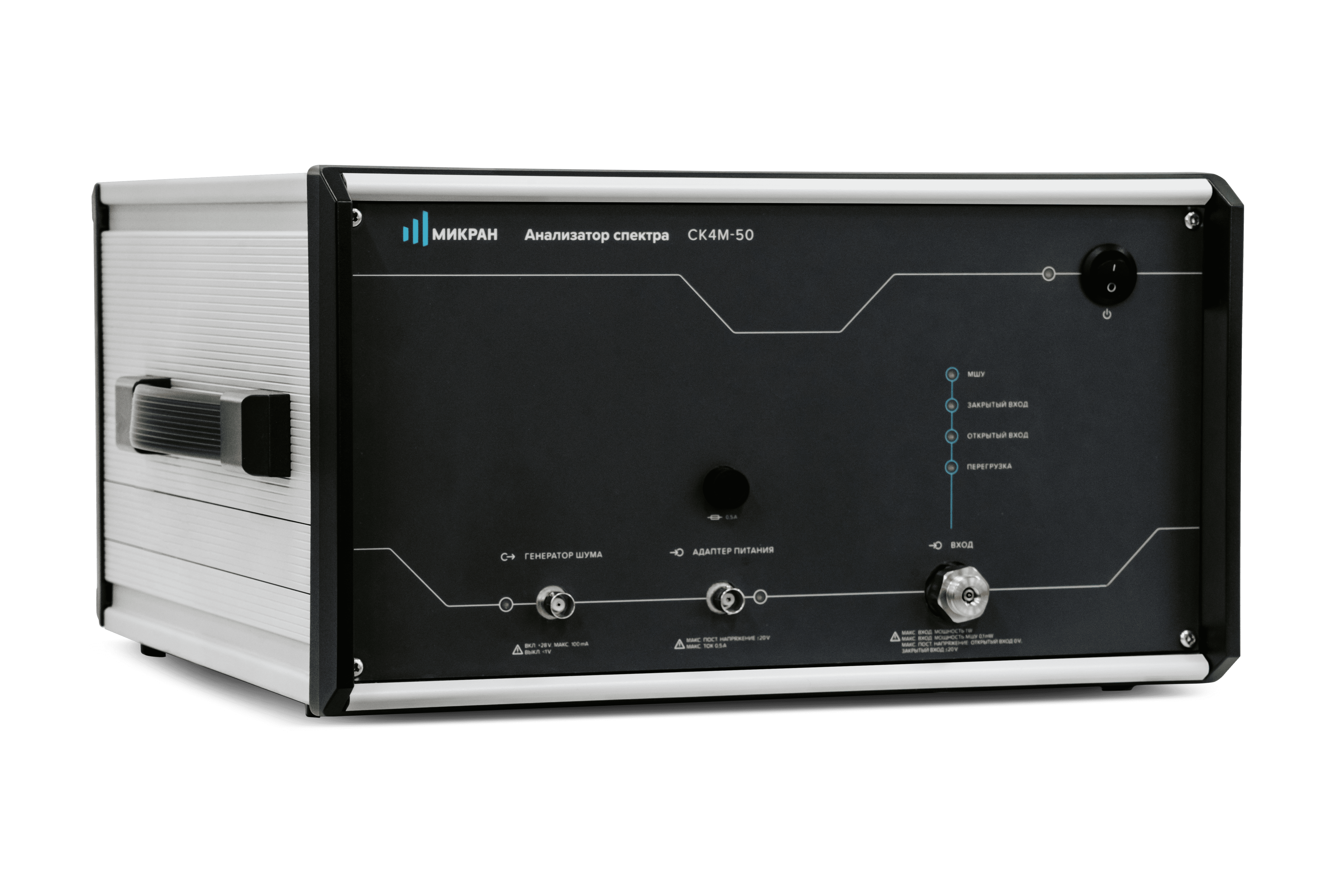

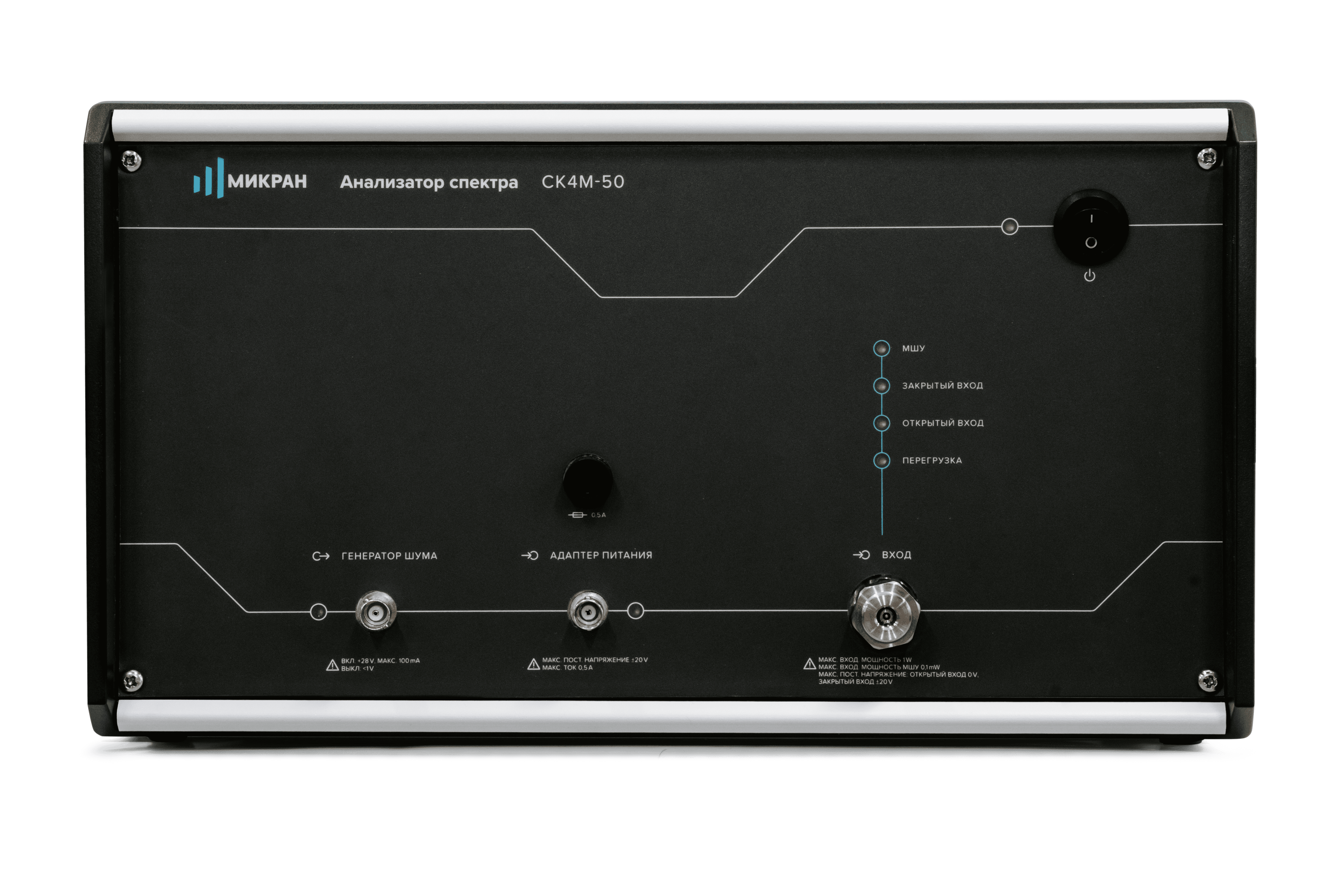

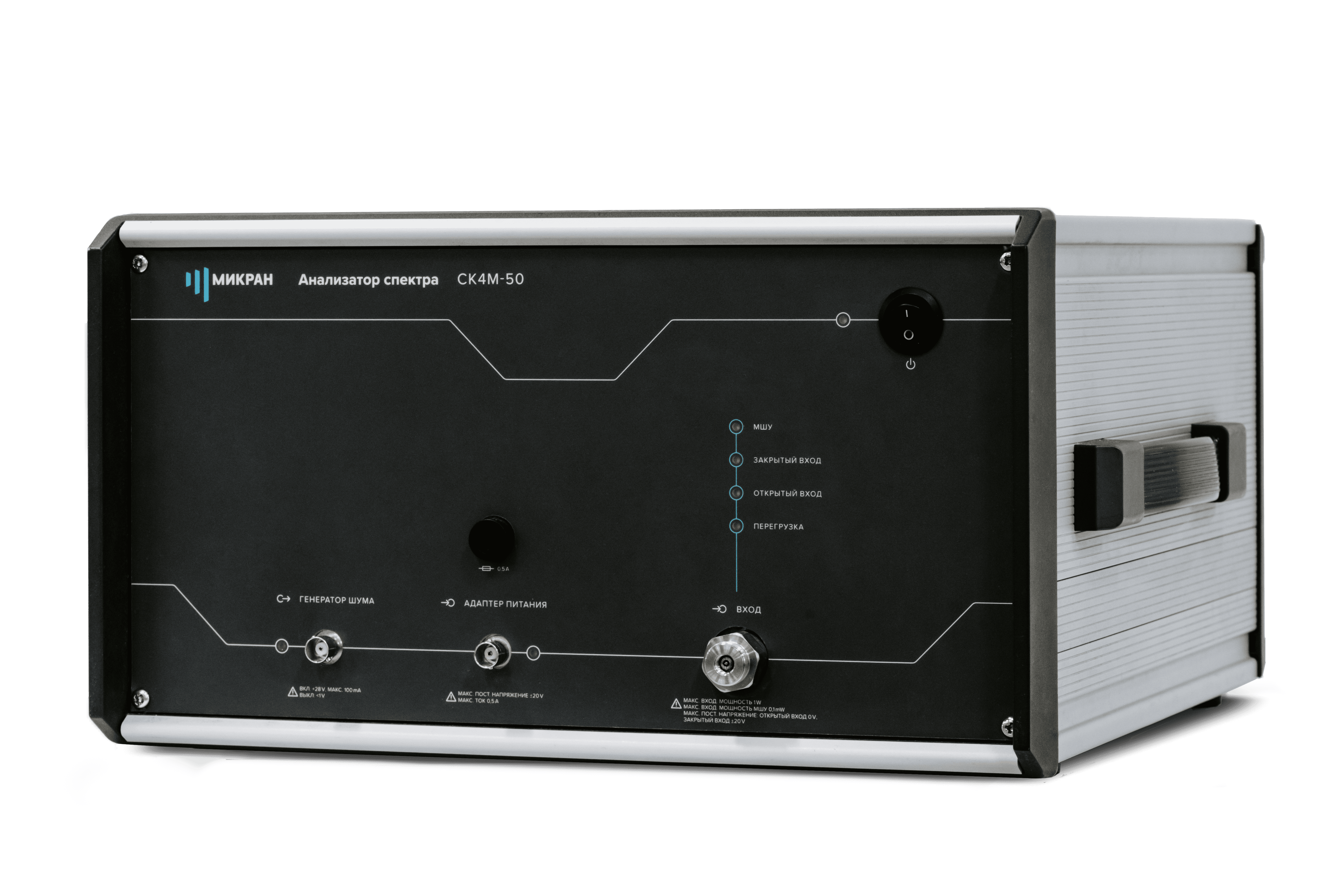

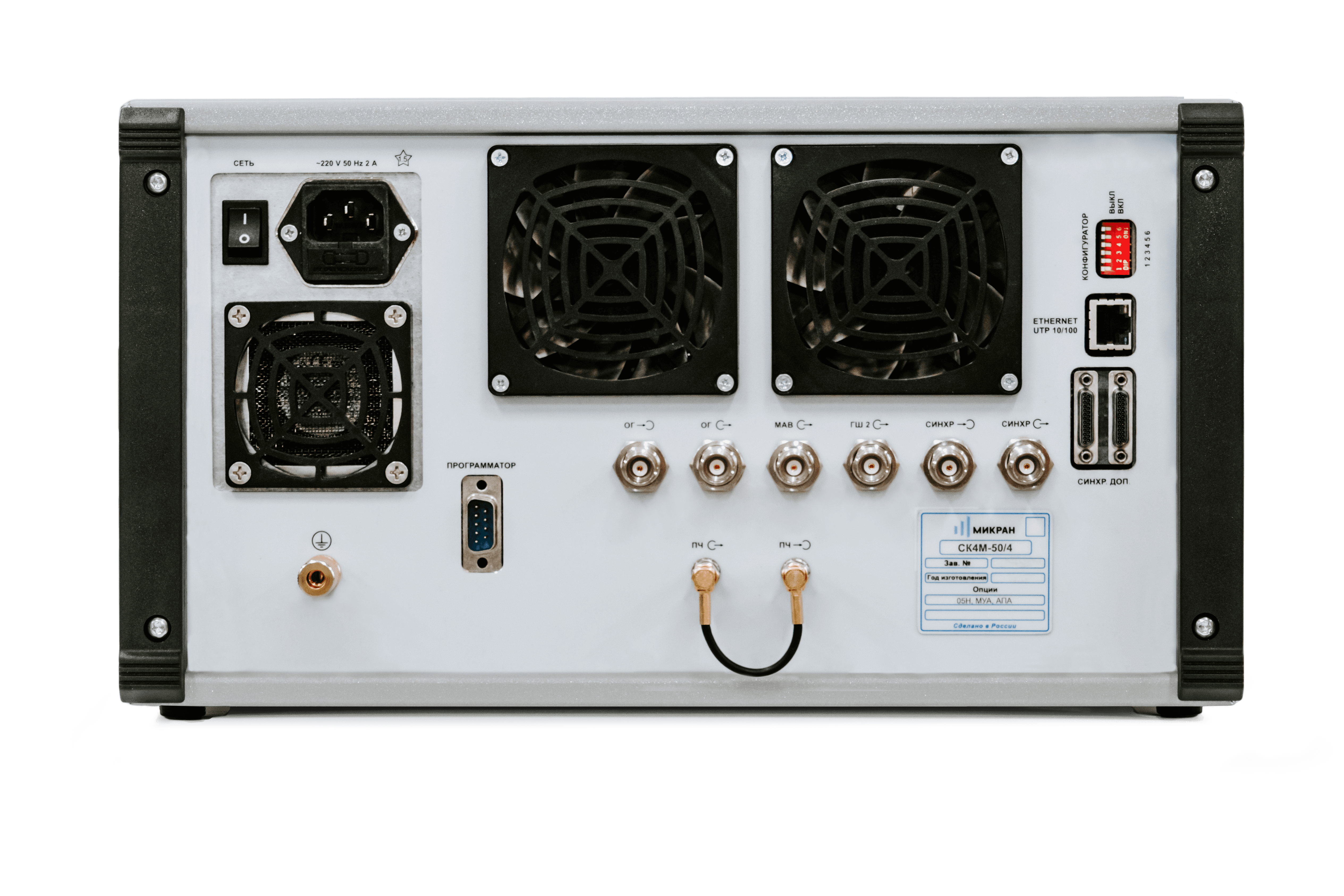

Анализаторы спектра серии СК4М
— Диапазон рабочих частот от 100 Гц до 20/50 ГГц
— Уровень точки пересечения 3-го порядка > +20 дБм
— Низкие собственные шумы < −165 дБм/Гц
— Низкие фазовые шумы < −120 дБн/Гц на отстройке 100 кГц
— Селективные и БПФ фильтры от 1 Гц до 10 МГц
— Встроенный опорный генератор с высокой точностью установки частоты ± 1 × 10−7 Гц
— Встроенный входной аттенюатор и термостатированный преселектор
— Встроенный отключаемый малошумящий усилитель диапазона частот 100 Гц …3,2 ГГц
— Внесён в реестр Российской радиоэлектронной продукции согласно ПП878
— Внесён в реестр Российской промышленной продукции согласно ПП719
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Анализаторы спектра серии СК4М предназначены для измерения уровней и частот гармонических составляющих спектра периодических сигналов, а также спектральной плотности мощности стационарных случайных процессов. Применение линейного тракта с широким динамическим диапазоном, выполненного по супергетеродинной схеме с синтезированными гетеродинами, в сочетании с блоком цифровой обработки сигнала промежуточной частоты позволяет решать широкий круг задач, возникающих в исследованиях, при разработке, производстве и эксплуатации современных радиоэлектронных устройств.
Серия СК4М включает в себя два типа приборов:
-
СК4М-18: от 100 Гц до 20 ГГц;
-
СК4М-50: от 100 Гц до 50 ГГц.

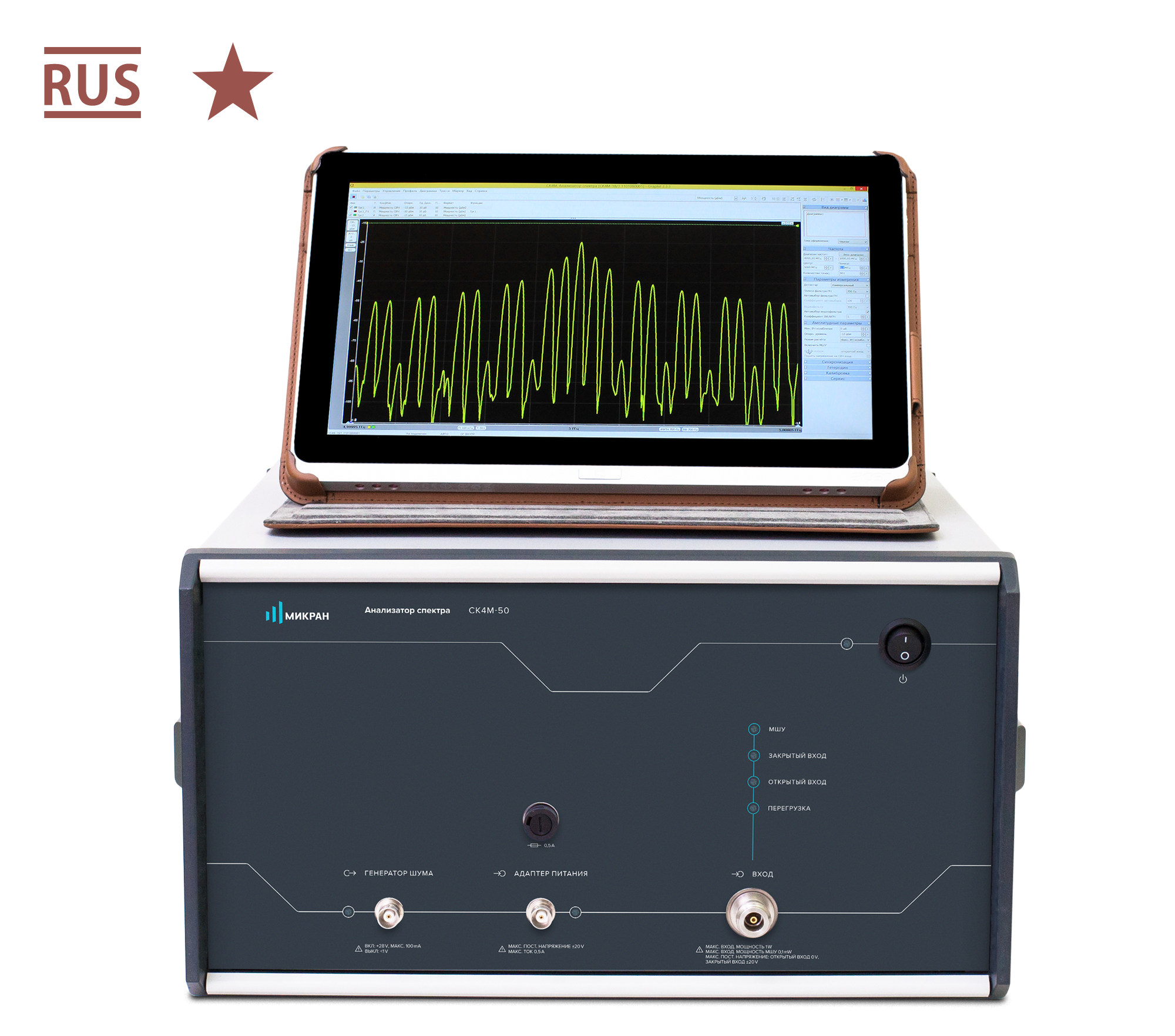

Управление СК4М осуществляется с помощью персонального компьютера с установленным ПО «Graphit СК4M», по интерфейсу Ethernet. Многоканальная система синхронизации обеспечивает совместную работу анализатора с другими приборами. Возможность управления СК4М через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы. В зависимости от состава используемых в приборе аппаратных опций, анализаторы спектра разделяются на модификации. К выбранной модификации прибора могут добавляться опции, что позволяет расширять функциональные возможности прибора.
Анализаторы спектра СК4М до 18/20 ГГц
|
|
Анализатор спектра, выходной разъем тип N (розетка) |
|
|
Анализатор спектра, выходной разъем тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник |
|
|
Анализатор спектра, выходной разъем тип N (розетка), оснащается малошумящим отключаемым усилителем |
|
|
Анализатор спектра, выходной разъем тип N (розетка), оснащается разделительным конденсатором |
|
|
Анализатор спектра, выходной разъем тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник и малошумящим отключаемым усилителем |
|
|
Анализатор спектра, выходной разъем тип N (розетка), оснащается малошумящим отключаемым усилителем и разделительным конденсатором |
|
|
Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка) |
|
|
Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник |
|
|
Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается малошумящим отключаемым усилителем |
|
|
Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается разделительным конденсатором |
|
|
Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник и малошумящим отключаемым усилителем |
|
|
Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается малошумящим отключаемым усилителем и разделительным конденсатором |
Анализаторы спектра СК4М до 18/20 ГГц
|
Название Описание |
|
СК4М-18/1 Анализатор спектра, 100 Гц…18 ГГц с опцией «11Р» Анализатор спектра, выходной разъем тип N (розетка) |
|
Название Описание |
|
СК4М-18/2 Анализатор спектра, 100 Гц…18 ГГц с опциями «11Р», «АПА» Анализатор спектра, выходной разъем тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник |
|
Название Описание |
|
СК4М-18/3 Анализатор спектра, 100 Гц…18 ГГц с опциями «11Р», «МУА» Анализатор спектра, выходной разъем тип N (розетка), оснащается малошумящим отключаемым усилителем |
|
Название Описание |
|
СК4М-18/4 Анализатор спектра, 100 Гц…18 ГГц с опциями «11Р», «РКА» Анализатор спектра, выходной разъем тип N (розетка), оснащается разделительным конденсатором |
|
Название Описание |
|
СК4М-18/5 Анализатор спектра, 100 Гц…18 ГГц с опциями «11Р», «АПА», «МУА» Анализатор спектра, выходной разъем тип N (розетка), оснащается адаптером питания для подачи питания через коаксиальный проводник и малошумящим отключаемым усилителем |
|
Название Описание |
|
СК4М-18/6 Анализатор спектра, 100 Гц…18 ГГц с опциями «11Р», «МУА», «РКА» Анализатор спектра, выходной разъем тип N (розетка), оснащается малошумящим отключаемым усилителем и разделительным конденсатором |
|
Название Описание |
|
СК4М-18/7 Анализатор спектра, 100 Гц…20 ГГц с опцией «13Н» Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка) |
|
Название Описание |
|
СК4М-18/8 Анализатор спектра, 100 Гц…20 ГГц с опциями «13Н», «АПА» Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник |
|
Название Описание |
|
СК4М-18/9 Анализатор спектра, 100 Гц…20 ГГц с опциями «13Н», «МУА» Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается малошумящим отключаемым усилителем |
|
Название Описание |
|
СК4М-18/10 Анализатор спектра, 100 Гц…20 ГГц с опциями «13Н», «РКА» Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается разделительным конденсатором |
|
Название Описание |
|
СК4М-18/11 Анализатор спектра, 100 Гц…20 ГГц с опциями «13Н», «АПА», «МУА» Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник и малошумящим отключаемым усилителем |
|
Название Описание |
|
СК4М-18/12 Анализатор спектра, 100 Гц…20 ГГц с опциями «13Н», «МУА», «РКА» Анализатор спектра, выходной разъем тип 3,5 мм NMD (вилка), оснащается малошумящим отключаемым усилителем и разделительным конденсатором |
Анализаторы спектра СК4М до 50 ГГц
|
|
Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка) |
|
|
Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается малошумящим отключаемым усилителем |
|
|
Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается разделительным конденсатором |
|
|
Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник |
|
|
Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник и малошумящим отключаемым усилителем |
|
|
Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается малошумящим отключаемым усилителем и разделительным конденсатором |
Анализаторы спектра СК4М до 50 ГГц
|
Название Описание |
|
СК4М-50/1 Анализатор спектра, 100 Гц…50 ГГц с опцией «05Н» Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка) |
|
Название Описание |
|
СК4М-50/2 Анализатор спектра, 100 Гц…50 ГГц с опциями «05Н», «МУА» Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается малошумящим отключаемым усилителем |
|
Название Описание |
|
СК4М-50/2 Анализатор спектра, 100 Гц…50 ГГц с опциями «05H», «PKA» Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается разделительным конденсатором |
|
Название Описание |
|
СK4M-50/4 Анализатор спектра, 100 Гц…50 ГГц с опциями «05H» «AПA» Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник |
|
Название Описание |
|
СK4M-50/5 Анализатор спектра, 100 Гц…50 ГГц с опциями «05H», «MУA», «РKA» Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается адаптером питания для подачи питания через коаксиальный проводник и малошумящим отключаемым усилителем |
|
Название Описание |
|
СK4M-50/6 Анализатор спектра, 100 Гц…50 ГГц с опциями «05H», «MУA», «AПA» Анализатор спектра, выходной разъем тип 2,4 мм NMD (вилка), оснащается малошумящим отключаемым усилителем и разделительным конденсатором |
Программы
|
Упрощённый драйвер автоматизации SCPI, документация и примеры (версия 2.6) |
5.11 МБ
15.11.2023
|
|
Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI) |
4.54 МБ
08.09.2023
|
|
Программа управления Graphit СК4М версия 2.6.11 (текущая версия) |
21.37 МБ
19.05.2023
|
|
Программа управления Graphit СК4М версия 2.3.19 |
10.32 МБ
01.06.2020
|
|
Программа управления Graphit СК4М версия 2.3 (сертифицированная версия для СК4М-18) |
5.95 МБ
10.10.2014
|
Руководства
| Инструкция по подключению нескольких приборов к ПК |
498 КБ
29.06.2023
|
| Инструкция по установке Дельта-Маркеров в «Graphit СК4М» и «Graphit Р4М» |
728 КБ
29.06.2023
|
| Руководство по эксплуатации СК4М-18 |
1.95 МБ
16.09.2020
|
| Описание SCPI команд |
970 КБ
11.11.2019
|
| Программная опция СК4М «Скрытое отображение» |
818 КБ
13.09.2019
|
Технические характеристики
| Анализаторы спектра серии СК4М |
