Делители мощности
— Разность коэффициента передачи между «плечами» 0,3 дБ (0...18 ГГц), 0,5 дБ (0...26,5 ГГц)
— Разность фаз между «плечами» 5º (0…26,5 ГГц)
— Высокая стабильность параметров при большом количестве циклов соединений
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Делители мощности предназначены для высокоточного разделения и суммирования сигнала в широком диапазоне частот. Компания «Микран» предлагает двух- и трёхрезисторные делители мощности серий ДМС и ДМ соответственно, выполненные в коаксиальных трактах 7/3,04 мм, 3,5/1,52 мм, 2,92/1,27 мм, 2,4/1,04 мм и, в зависимости от сечения канала соединителей, работающие в различных диапазонах частот вплоть до 50 ГГц. Устройства отличаются схемой, импедансом портов и областью применения. Трёхрезисторные делители применяются там, где требуется симметричное деление мощности, и качество измерения зависит от КСВН портов делителя. Трёхрезисторный делитель имеет коэффициенты передачи S21 = S31 = S32 = −6 дБ. Двухрезисторные делители применяются там, где требуется развязка между разделёнными сигналами. При этом КСВН выходных портов не повлияет на устройства, подключённые к ним. У двухрезисторных делителей коэффициент передачи S21 = S31 = −6 дБ, а коэффициент передачи S32 = −12 дБ, что, по сравнению с трёхрезисторным делителем, обеспечивает большую развязку между выходными «плечами».

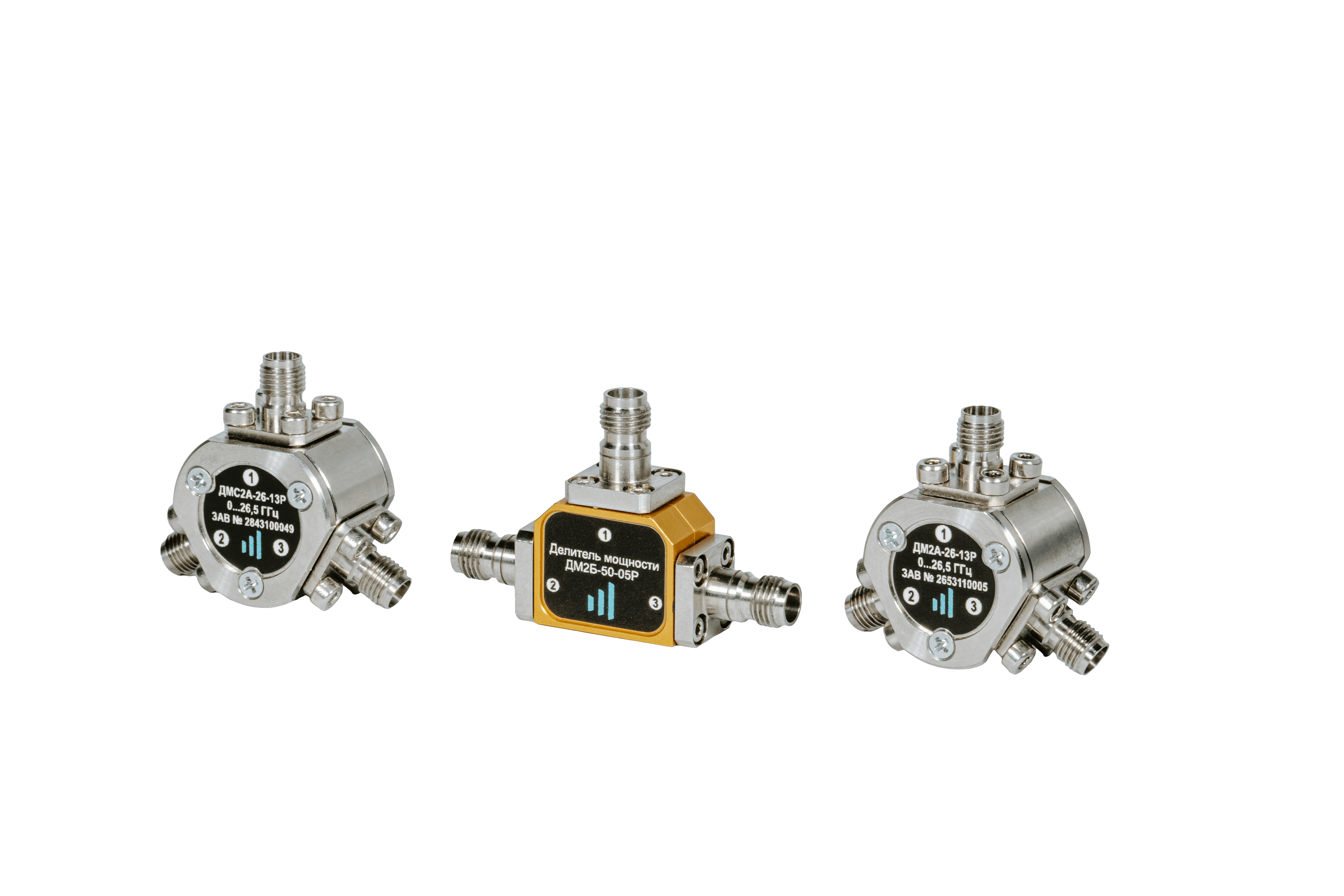

Делители предлагаются в двух конструктивных исполнениях: ДМ2А (ДМС2А) – устройства с углом между осями соединителей 120° (Y-компоновка) и ДМ2Б (ДМС2Б) – устройства, в которых ось входного соединителя расположена перпендикулярно оси выходных соединителей (Т-компоновка).
Применённые материалы и конструкция делителей мощности обеспечивает малые отражение и неравномерности ослабления, высокую стабильность параметров в диапазоне рабочих температур от −60 до +85 °С при минимум 5 000 циклов соединений в тракте 7/3,04 мм, 3 000 циклов в тракте 3,5/1,52 мм и 2 000 циклов в трактах 2,92/1,27 мм и 2,4/1,04 мм.
Технические параметры
Делители мощности серии ДМ2А
| Обозначение | Соединитель |
Диапазон рабочих частот, ГГц |
КСВН портов, не более |
КП между выходами, дБ, не менее |
Разность амплитуд между КП «плеч», дБ, не более |
Разность фаз между КП «плеч», º, не более |
Рвх*, Вт, не более |
| ДМ2А-18-01Р | тип III (розетка) |
0...18 |
1,15 |
-6,5 |
0,3 |
5 |
2 ** |
| ДМ2А-18-11Р | тип N (розетка) | ||||||
| ДМ2А-26-03Р |
тип IX, вар.3 (розетка) |
0...26,5 |
1,15 (0…20 ГГц) 1,25 (20…26,5 ГГц) |
6,5 |
0,3 |
3 |
2 ** |
| ДМ2А-26-13Р |
тип 3,5 мм (розетка) |
||||||
| ДМ2А-32-03Р |
тип IX, вар.3 (розетка) |
0...32 |
1,2 (0…20 ГГц) 1,3 (20…32 ГГц) |
-6,8 |
0,2 |
3 |
1 ** |
| ДМ2А-32-13Р |
тип 3,5 мм (розетка) |
||||||
| ДМ2А-40-14Р |
тип 2,92 мм (розетка) |
0...40 |
1,2 |
-6,8 |
0,2 |
3 |
1 ** |
| ДМ2А-50-05Р |
тип 2,4 мм (розетка) |
0...50 |
1,2 (0…20 ГГц) 1,3 (20…50 ГГц) |
-6,8 |
0,2 |
3 |
1 ** |
* Максимальная долговременная рассеиваемая мощность по постоянному току.
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется
уменьшить величину входной мощности.
Делители мощности серии ДМ2Б
| Обозначение | Соединитель |
Диапазон рабочих частот, ГГц |
КСВН входа и выходов, не более |
КП вход-выход и выход-выход, дБ, не менее |
Разность между амплитудами КП вход-выход, дБ, не более |
Разность между амплитудами КП вход-выход и выход-выход, дБ, не более |
Разность между фазами КП вход-выход, ˚, не более |
Разность между фазами КП вход-выход и выход-выход, ˚, не более |
Рвх*, Вт, не более |
|
ДМ2Б-32-03Р |
тип IX, вар.3 |
0...32 |
1,3 |
-6,8 |
0,3 |
0,3 (0…20 ГГц) 1 (20…32 ГГц) |
3 |
18 (0...20 ГГц) 25 (20...32 ГГц) |
1 ** |
|
ДМ2Б-32-13Р |
тип 3,5 мм |
||||||||
|
ДМ2Б-40-14Р |
тип 2,92 мм |
0...40 |
1,4 (0…40 ГГц) |
-6,8 (0…20 ГГц) -8,2 (20…40 ГГц) |
0,3 (0…20 ГГц) 0,6 (20…40 ГГц) |
0,3 (0…20 ГГц) 1 (20…40 ГГц) |
3 (0…20 ГГц) 7 (20…40 ГГц) |
18 (0...20 ГГц) 30 (20...40 ГГц) |
1 ** |
|
ДМ2Б-50-05Р |
тип 2,92 мм |
0...50 |
1,4 (0…50 ГГц) |
-6,8 |
0,3 |
0,3 (0…20 ГГц) 1 (20…50 ГГц) |
3 |
18 (0…20 ГГц) 35 (20…50 ГГц) |
1 ** |
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется
уменьшить величину входной мощности.
Делители мощности серии ДМС2А
| Обозначение | Соединитель |
Диапазон рабочих частот, ГГц |
КСВН входа, не более |
КСВН выходов, не более |
КП вход-выход, дБ, не менее |
Разность амплитуд между КП вход-выход, дБ, не более |
КП выход-выход, дБ, не более |
Разность фаз КП вход-выход, º, не более |
Рвх*, Вт, не более |
|
ДМС2А-18-01Р |
тип III |
0...18 |
1,15 |
1,8 |
-6,5 |
-12 ± 2 |
0,3 |
5 |
2 ** |
| ДМС2А-18-11Р |
тип N |
||||||||
|
ДМС2А-26-03Р |
тип IX, вар.3 |
0...26,5 |
1,15 (0…20 ГГц) 1,25 (20…26,5 ГГц) |
1,8 |
-6,5 (0…20 ГГц) -7,5 (20…26,5 ГГц) |
-12 ± 2 |
0,3 |
3 (0…20 ГГц) 5 (20…26,5 ГГц) |
2 ** |
| ДМС2А-26-13Р |
тип 3,5 мм (розетка) |
||||||||
| ДМС2А-32-03Р |
тип IX, вар.3 (розетка) |
0...32 |
1,3 (0…20 ГГц) 1,4 (20…32 ГГц) |
1,8 |
-6,8 |
−12-3+1 |
0,2 |
3 |
1 ** |
| ДМС2А-32-13Р |
тип 3,5 мм (розетка) |
||||||||
| ДМС2А-40-14Р |
тип 2,92 мм |
0...40 |
1,3 (0…20 ГГц) 1,4 (20…40 ГГц) |
1,8 |
-6,8 (0…20 ГГц) -7,5 (20…40 ГГц) |
−12-3+1 |
0,2 (0…20 ГГц) 0,5 (20…40 ГГц) |
3 (0…20 ГГц) 5 (20…40 ГГц) |
1 ** |
|
ДМС2А-50-05Р |
тип 2,4 мм |
0...50 |
1,3 (0…20 ГГц) 1,4 (20…50 ГГц) |
1,8 |
-6,8 (0…20 ГГц) -7,5 (20…50 ГГц |
−12-3+1 |
0,2 (0…20 ГГц) 0,5 (20…50 ГГц) |
3 (0…20 ГГц) 5 (20…50 ГГц) |
1 ** |
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется
уменьшить величину входной мощности.
Делители мощности серии ДМС2Б
| Обозначение | Соединитель |
Диапазон рабочих частот, ГГц |
КСВН входа, не более |
КСВН выходов, не более |
КП вход-выход, дБ, не менее |
Разность амплитуд между КП вход-выход, дБ, не более |
КП выход-выход, дБ, не более |
Разность фаз КП вход-выход, º, не более |
Рвх*, Вт, не более |
|
ДМС2Б-32-03Р |
тип IX, вар.3 |
0...32 |
1,3 |
1,8 |
-6,8 |
−12-3+1 |
0,2 |
3 (0…20 ГГц) 5 (20…32 ГГц) |
1 ** |
| ДМС2Б-32-13Р |
тип 3,5 мм |
||||||||
|
ДМС2Б-40-14Р |
тип 2,92 мм |
0...40 |
1,4 (0…40 ГГц) |
1,8 |
-6,8 (0…20 ГГц) -7,5 (20…40 ГГц) |
−12-3+1 |
0,2 (0…20 ГГц) 0,5 (20…40 ГГц) |
3 (0…20 ГГц) 5 (20…40 ГГц) |
1 ** |
|
ДМС2Б-50-05Р |
тип 2,4 мм |
0...50 |
1,4 (0…40 ГГц) |
1,8 |
-6,8 (0…20 ГГц) -7,5 (20…50 ГГц |
−12-3+1 |
0,2 (0…20 ГГц) 0,5 (20…50 ГГц) |
3 (0…20 ГГц) 5 (20…50 ГГц) |
1 ** |
** Значение дано для нормальных климатических условий. При увеличении температуры окружающей среды рекомендуется
уменьшить величину входной мощности.
Делители мощности серии ДМ2А
|
|
Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип III (розетка) |
|
|
Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
|
Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМ2А
|
Название Описание |
|
ДМ2А-18-01Р Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип III (розетка) |
|
Название Описание |
|
ДМ2А-18-11Р Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (розетка) |
|
Название Описание |
|
ДМ2А-26-03Р Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ДМ2А-26-13Р Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ДМ2А-32-03Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ДМ2А-32-13Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ДМ2А-40-14Р Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ДМ2А-50-05Р Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМ2Б
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
|
Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМ2Б
|
Название Описание |
|
ДМ2Б-32-03Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ДМ2Б-32-13Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ДМ2Б-40-14Р Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ДМ2Б-50-05Р Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМС2А
|
|
Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип III (розетка) |
|
|
Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
|
Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМС2А
|
Название Описание |
|
ДМС2А-18-01Р Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип III (розетка) |
|
Название Описание |
|
ДМС2А-18-11Р Делитель мощности в тракте 7/3,04, 0..18 ГГц, соединитель – Тип N (розетка) |
|
Название Описание |
|
ДМС2А-26-03Р Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ДМС2А-26-13Р Делитель мощности в тракте 3,5/1,52, 0..26,5 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ДМС2А-32-03Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ДМС2А-32-13Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ДМС2А-40-14Р Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ДМС2А-50-05Р Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМС2Б
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
|
Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
|
Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
|
Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
Делители мощности серии ДМС2Б
|
Название Описание |
|
ДМС2Б-32-03Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип IX вар. 3 (розетка) |
|
Название Описание |
|
ДМС2Б-32-13Р Делитель мощности в тракте 3,5/1,52, 0..32 ГГц, соединитель – Тип 3,5 мм (розетка) |
|
Название Описание |
|
ДМС2Б-40-14Р Делитель мощности в тракте 2,92/1,27, 0..40 ГГц, соединитель – Тип 2,92 мм (розетка) |
|
Название Описание |
|
ДМС2Б-50-05Р Делитель мощности в тракте 2,4/1,042, 0..50 ГГц, соединитель – Тип 2,4 мм (розетка) |
