Детекторы

— Широкий диапазон рабочих частот от 0,01 до 50 ГГц

— Динамический диапазон от -50 до +22 дБм

— Малые габаритные размеры

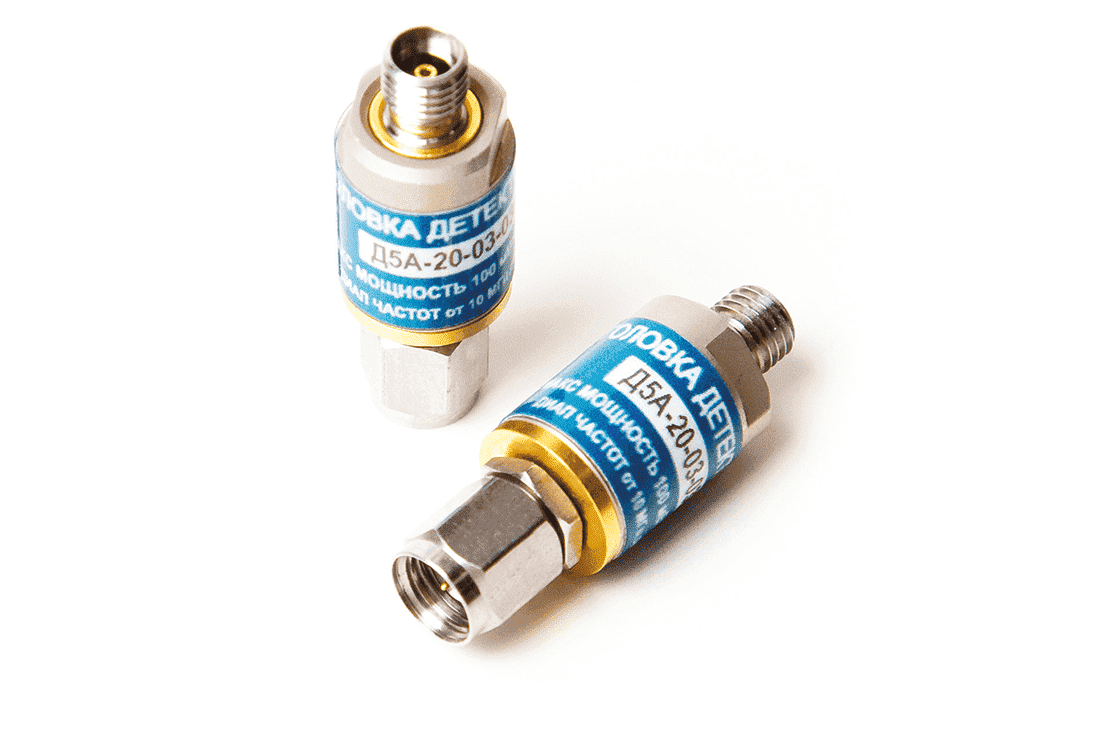

СВЧ‑детекторы серии Д5 предназначены для детектирования непрерывных или модулированных СВЧ-сигналов в широком диапазоне частот. За счёт применения специальной конструкции и современных комплектующих, детекторы имеют малые габаритные размеры, широкий диапазон рабочих частот, малую неравномерность АЧХ и КСВ входа, широкий динамический диапазон. Детекторы применяются в СВЧ-измерительном оборудовании, в системах автоматической регулировки мощности. Время реакции детектора зависит от сопротивления нагрузки (RL), подключаемой к детектору. При импульсно-модулированном входном сигнале времена нарастания и спада выходных импульсов детектора приведены в таблице.
За время нарастания принято время изменения напряжения на выходе детектора от 10 % до 90 % при включении уровня мощности −10 дБм (0,1 мВт). Собственная емкость детектора 30 пФ. Типовое значение чувствительности по напряжению (γ) в малосигнальном режиме составляет 500 мВ/мВт. Типовая нагрузка 30 кОм.


 RL = 50 Ом



RL = 1 МОм

 Время нарастания, Tr  7 нс  240 нс
 Время спада, Tƒ  7 нс  350 нс


Технические параметры

 Обозначение

Полярность

 Соединители Диапазон
частот, ГГц
Неравномерность
АЧХ, дБ
КСВН,
не более
РМАКС, дБм
 Вход Выход
 Д5А-20-03-03Р

Тип IX, вар. 3
(вилка)
Тип IX, вар. 3
(розетка)
0,01…20
± 1,5
1,25
+21
 Д5Б-20-03-03Р

+

 Д5А-20-03-13Р

Тип IX, вар. 3
(вилка)
Тип 3,5 мм
(розетка)
 Д5Б-20-03-13Р

+

 Д5А-20-13-03Р

Тип 3,5 мм
(вилка)
Тип IX, вар. 3
(розетка)
 Д5Б-20-13-03Р

+

 Д5А-20-13-13Р

Тип 3,5 мм
(вилка)
Тип 3,5 мм
(розетка)


 Д5Б-20-13-13Р

+
 Д5А-50-05-03Р

Тип 2,4 мм
(вилка)
Тип IX, вар. 3
(розетка)
0,01…50
± 1,5
(0,01…26,5 ГГц)
± 3,5
(26,5…50 ГГц)
1,25
(0,01…26,5 ГГц)
1,5
(26,5…40 ГГц)
2,5
(40…50 ГГц)
+25
 Д5Б-50-05-03Р

+

 Д5А-50-05-13Р

Тип 2,4 мм
(вилка)
Тип 3,5 мм
(розетка)
 Д5Б-50-05-13Р

+

Техническое описание

Детекторы
717 КБ
16.04.2020
