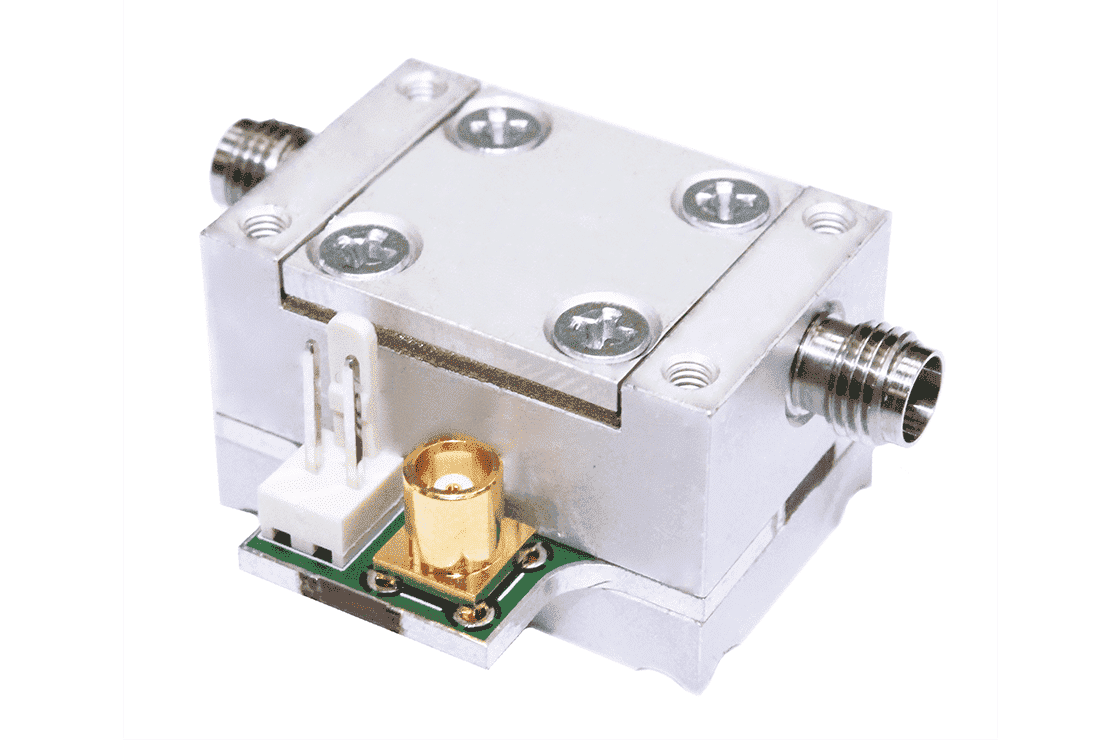

Модуляторы импульсные серии МИ1

— Широкий диапазон частот от 10 МГц до 20 ГГц

— Высокое подавление мощности в паузе ≥ 70 дБ

— Время фронта/среза огибающей радиоимпульса < 10 нс

— Управление стандартными сигналами 5 В ТТЛ

— Возможность работы в нескольких коаксиальных трактах

— Оба порта модулятора могут выполнять функции как входа, так и выхода

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Модуляторы импульсные (МИ) предназначены для импульсной модуляции непрерывных гармонических сигналов. МИ могут использоваться в различных измерительных стендах и комплексах. Например, в качестве внешнего импульсного модулятора для скалярных и векторных анализаторов цепей серии Р2М, Р4М, работающих в режиме импульсных измерений, а также синтезаторов частот серии Г7М. Модуляторы импульсные серии МИ1 выпускаются в нескольких модификациях, отличающихся типом СВЧ-соединителей. Кроме того, в комплект поставки модулятора импульсного серии МИ1 входят блок питания и кабель BNC (вилка-вилка) длиной 1,2 м для подключения модулятора к источнику модулирующего сигнала. Все это позволяет оптимальным образом организовать совместную работу МИ1 с анализаторами цепей серии Р2М, Р4М и синтезаторами частот серии Г7М.

Технические характеристики



МИ1-18

МИ1-20

 Диапазон рабочих частот

10 МГц …18 ГГц



10 МГц …20 ГГц

 Подавление мощности в паузе, дБ

≥ 70

 Длительность фронта/среза огибающей радиоимпульса, нс

< 10

 Минимальная длительность импульса, нс

20

 Максимальная частота повторения импульсов, МГц

25

Задержка между сигналом управления и радиоимпульсом, нс

≤ 20
 Вносимые потери, дБ

< 10

КСВН

< 2,5

Технические характеристики

Модуляторы импульсные серии МИ1
185 КБ
16.04.2020
