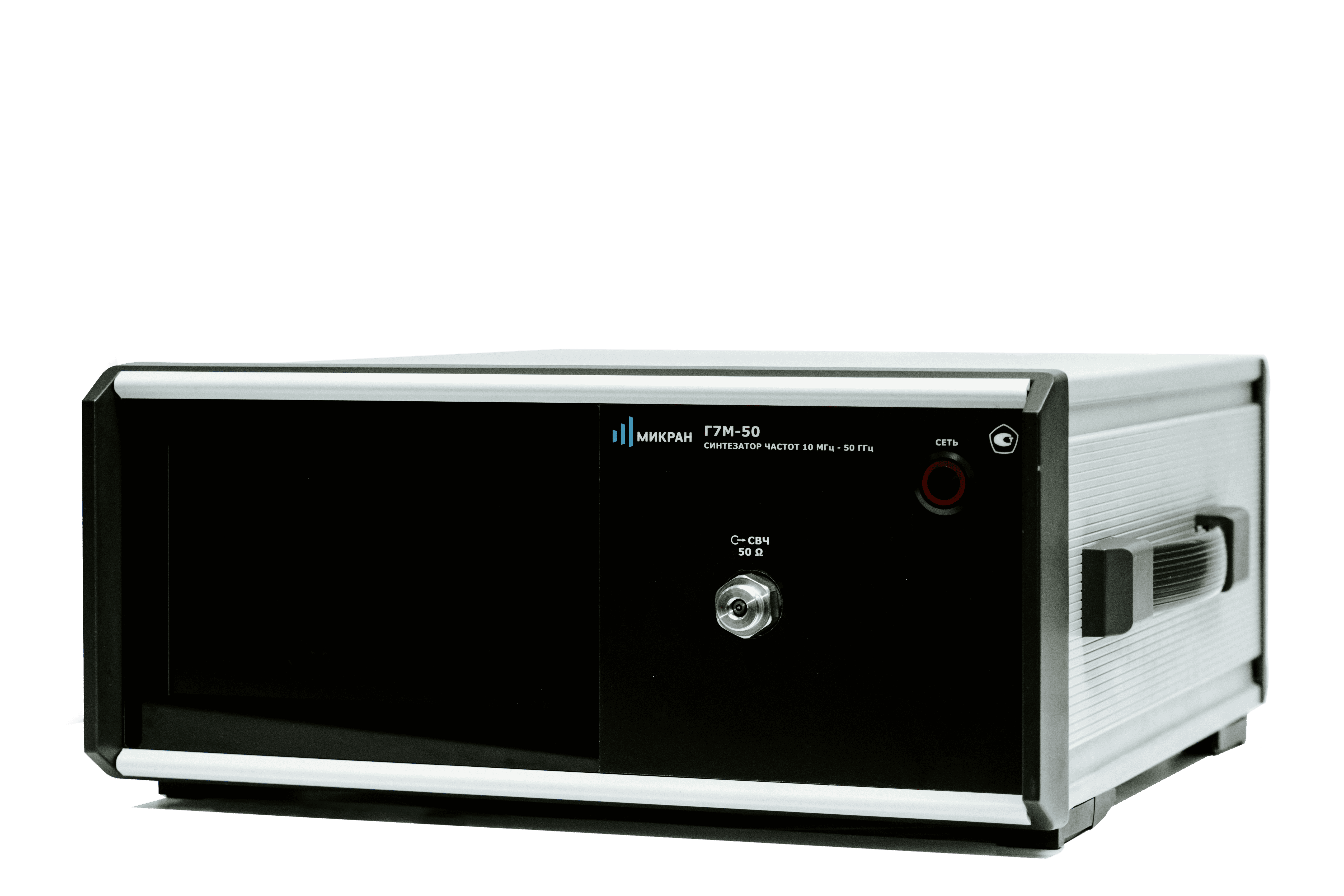

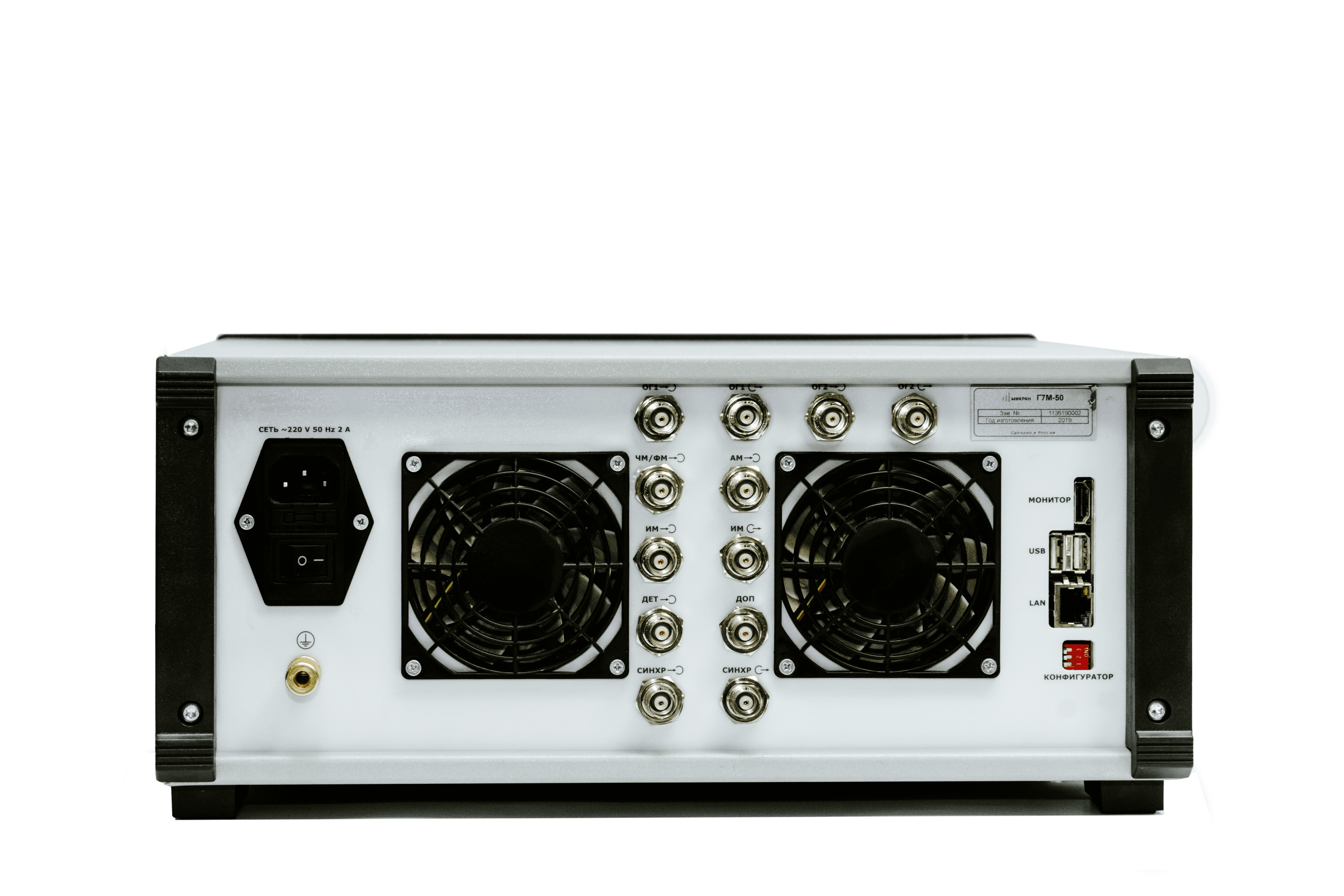

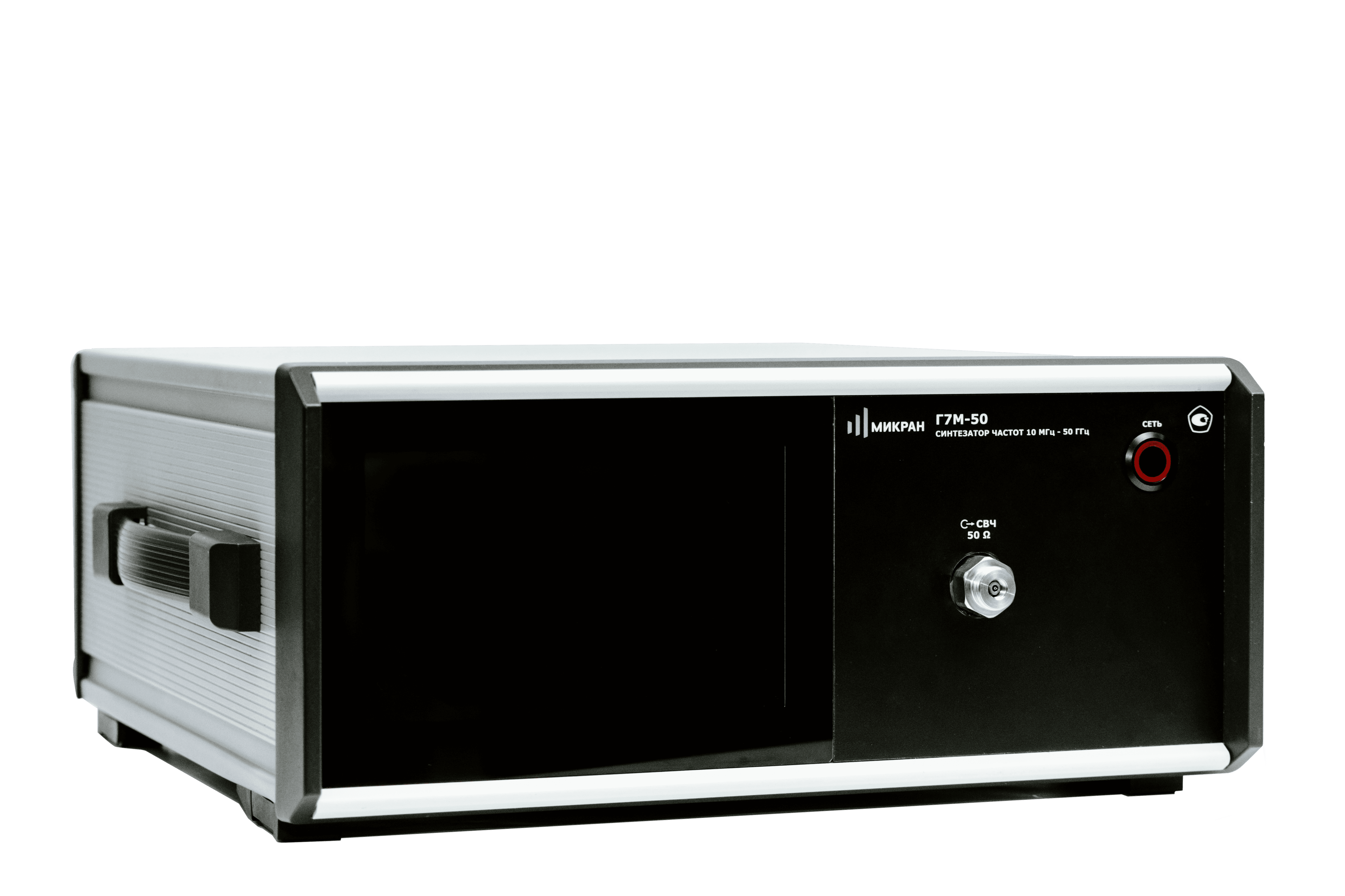

Синтезатор частот Г7М-50

— Диапазон частот от 10 МГц до 50 ГГц

— Диапазон регулировки мощности выходного сигнала от −90 до +13 дБм

— Аналоговая модуляция АМ, ЧМ, ФМ, ИМ

— Низкий уровень фазового шума

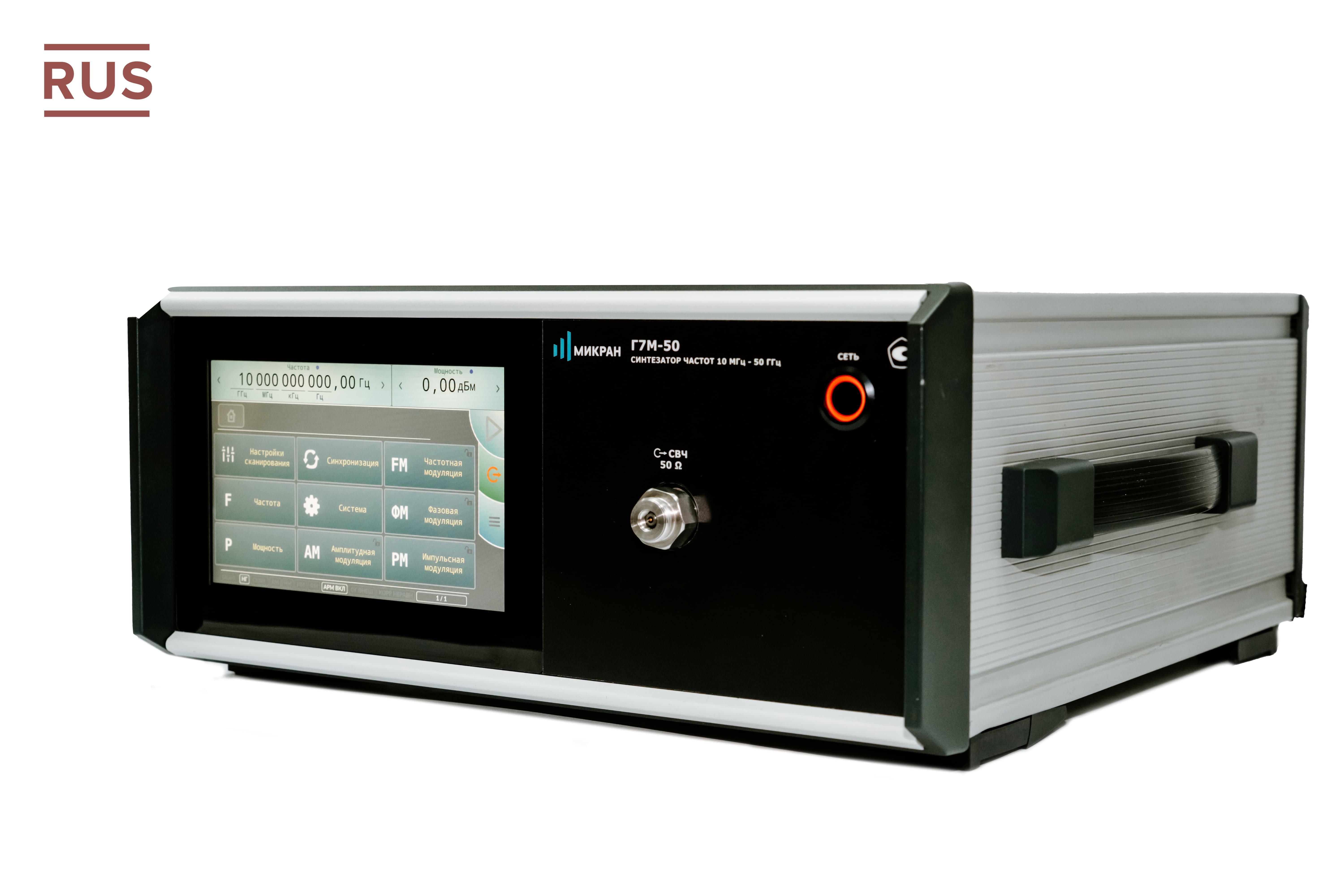

— Управление с помощью сенсорного экрана

— Внесён в реестр Российской промышленной продукции согласно ПП719

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Синтезатор частот Г7М-50 предназначен для формирования непрерывных гармонических сигналов и сигналов с аналоговыми видами модуляции (АМ, ЧМ, ФМ, ИМ) в диапазоне от 10 МГц до 50 ГГц. Область применения синтезатора – исследование, настройка, испытания и контроль при производстве устройств ВЧ и СВЧ, используемых в радиоэлектронике, связи, радиолокации и измерительной технике. Синтезатор Г7М-50 управляется через сенсорный экран с помощью встроенного программного обеспечения или через интерфейс Ethernet с помощью системы SCPI команд.


Режимы работы

  • Непрерывная генерация гармонического сигнала с фиксированной частотой и мощностью.
  • Шаговое сканирование по частоте, мощности.
  • Шаговое одновременное сканирование по частоте и мощности.
  • Сканирование по списку частот и мощностей.


Стабилизация частоты

Синтезатор Г7М-50 позволяет стабилизировать частоту выходного сигнала от внешнего опорного генератора частотой 10 МГц и стабилизировать частоту внешних устройств, формируя опорные частоты 10 и 100 МГц.


Управление режимами регулировки мощности

«АРМ включен»
Режим с включенной автоматической регулировкой мощности (АРМ) обеспечивает высокую стабильность уровня выходной мощности.

«АРМ выключен»
Режим с выключенной автоматической регулировкой мощности обеспечивает максимальную глубину амплитудной модуляции и минимальную длительность импульса при импульсной модуляции.


Цифровая синхронизация

Гибкая система цифровой синхронизации позволяет оптимальным образом наладить взаимодействие синтезатора с внешними устройствами и обеспечивает возможность использования синтезатора в различных измерительных схемах без разработки дополнительного программного обеспечения.


Опции

Аналоговая модуляция (опция «АМП»)
Наличие опции «АМП» позволяет формировать:
— сигналы с амплитудной модуляцией в линейном и экспоненциальном режимах от внешнего или внутреннего генератора модулирующих сигналов;
— сигналы с частотной или фазовой модуляцией от внешнего или внутреннего генератора модулирующих сигналов.

Импульсная модуляция (опция «ИМП»)
Наличие опции «ИМП» позволяет формировать сигналы с импульсной модуляцией от внешнего или внутреннего генератора импульсов.

Руководства

Руководство по эксплуатации Г7М-50
2.16 МБ
13.07.2023
Документация и примеры автоматизации SCPI (версия 1.1)
1.70 МБ
09.06.2021

Сертификаты

Свидетельство о внесении в реестр Г7М-50
765 КБ
27.05.2021

Технические характеристики

Синтезатор частот Г7М-50
324 КБ
31.05.2024
