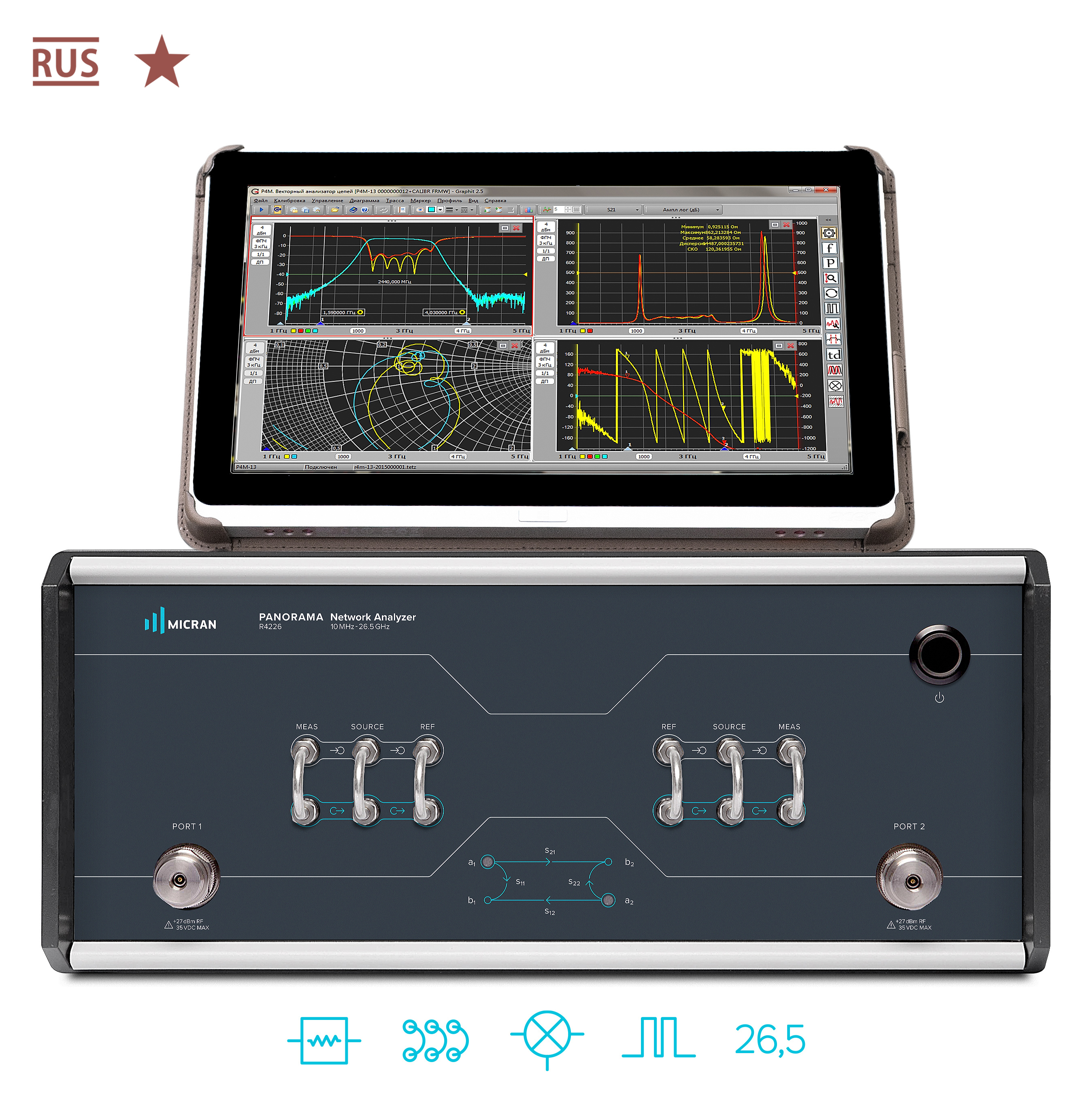

Анализаторы цепей векторные серии «Панорама» Р4213/Р4226

— Диапазон частот от 0,3/10 МГц до 13,5/26,5 ГГц

— Динамический диапазон более 135 дБ

— Широкий диапазон установки уровня выходной мощности от −50 до +10 дБм

— Низкая зашумленность трассы 0,002 дБ СКО при полосе фильтра ПЧ 1 кГц

— Измерения в волноводном тракте (TRL калибровка)

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Новое поколение векторных анализаторов цепей (ВАЦ) Р4213 и Р4226, построенных по принципу модульной архитектуры, обеспечивают высокий динамический диапазон и максимальную выходную мощность в своем классе, демонстрируя при этом высокую скорость работы и надежность. Использование новейших запатентованных программно-аппаратных решений дает возможность сочетать в одном приборе широкий спектр СВЧ-измерений и превращает ВАЦ компании «Микран» в идеальное техническое решение сложных задач как при разработке, так и при серийном производстве СВЧ-изделий. Области применения Р4213/Р4226 — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Возможность управления ВАЦ через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы различной сложности.

Пожалуйста, выберите комплектацию товара

Р4213 до 13,5 ГГц

Векторный анализатор цепей, выходной разъем тип lll (розетка)

Векторный анализатор цепей, выходной разъем тип N (розетка)

Векторный анализатор цепей, выходной разъем тип lll (розетка) оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Векторный анализатор цепей, выходной разъем тип N (розетка) оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Векторный анализатор цепей, выходной разъем тип lll (розетка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм

Векторный анализатор цепей, выходной разъем тип N (розетка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм

Р4213 до 13,5 ГГц

Название

Описание

Р4213/1 Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опция «01Р»

Векторный анализатор цепей, выходной разъем тип lll (розетка)

Название

Описание

Р4213/2 Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опция «11Р»

Векторный анализатор цепей, выходной разъем тип N (розетка)

Название

Описание

Р4213/3 Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «01Р», «ДПА»

Векторный анализатор цепей, выходной разъем тип lll (розетка) оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Название

Описание

Р4213/4 Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «11Р», «ДПА»

Векторный анализатор цепей, выходной разъем тип N (розетка) оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам

Название

Описание

Р4213/5 Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «01Р», «ДМА»

Векторный анализатор цепей, выходной разъем тип lll (розетка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм

Название

Описание

Р4213/6 Анализатор цепей векторный, 0,3 МГц …13,5 ГГц, опции «11Р», «ДМА»

Векторный анализатор цепей, выходной разъем тип N (розетка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм

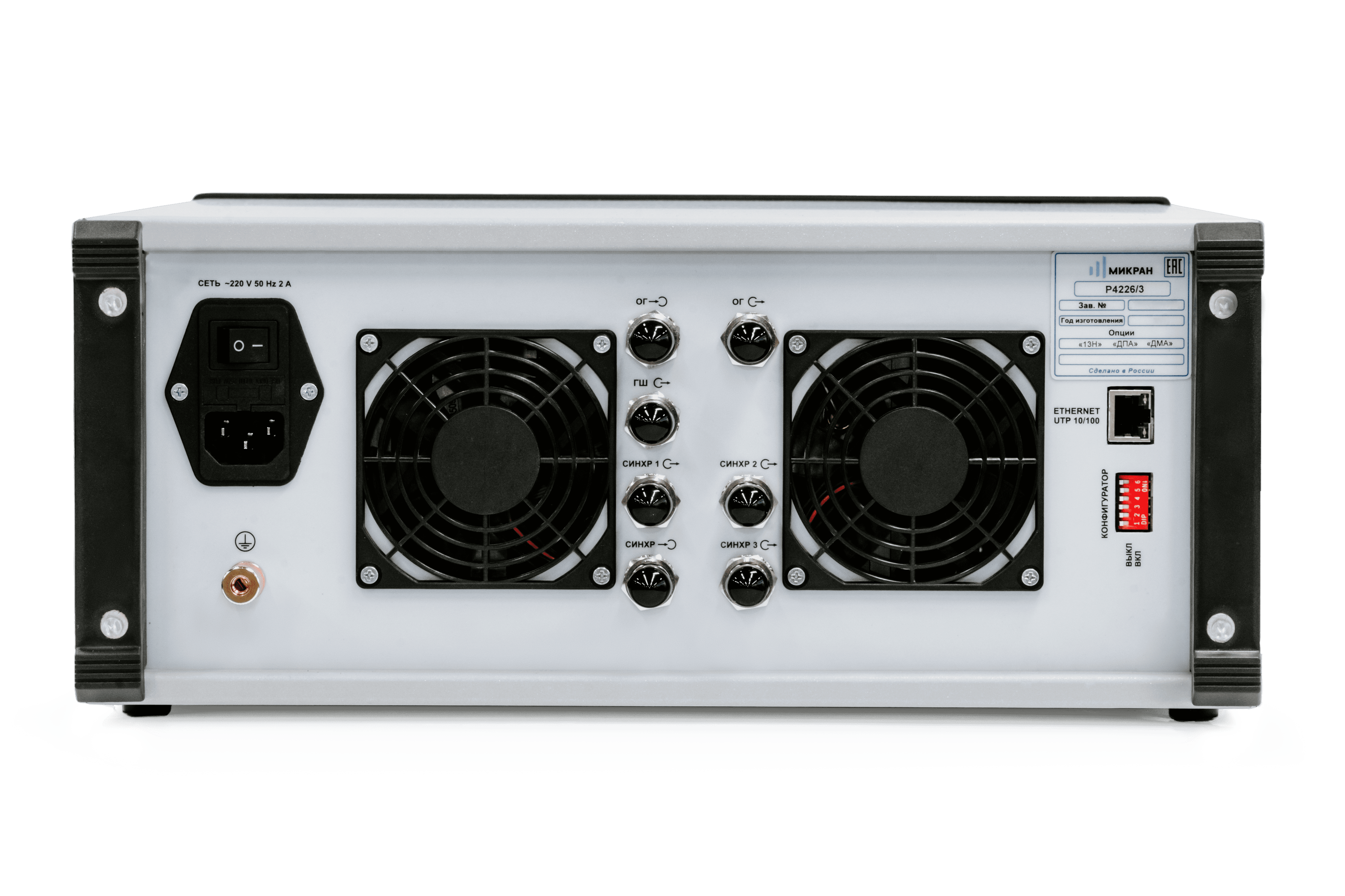

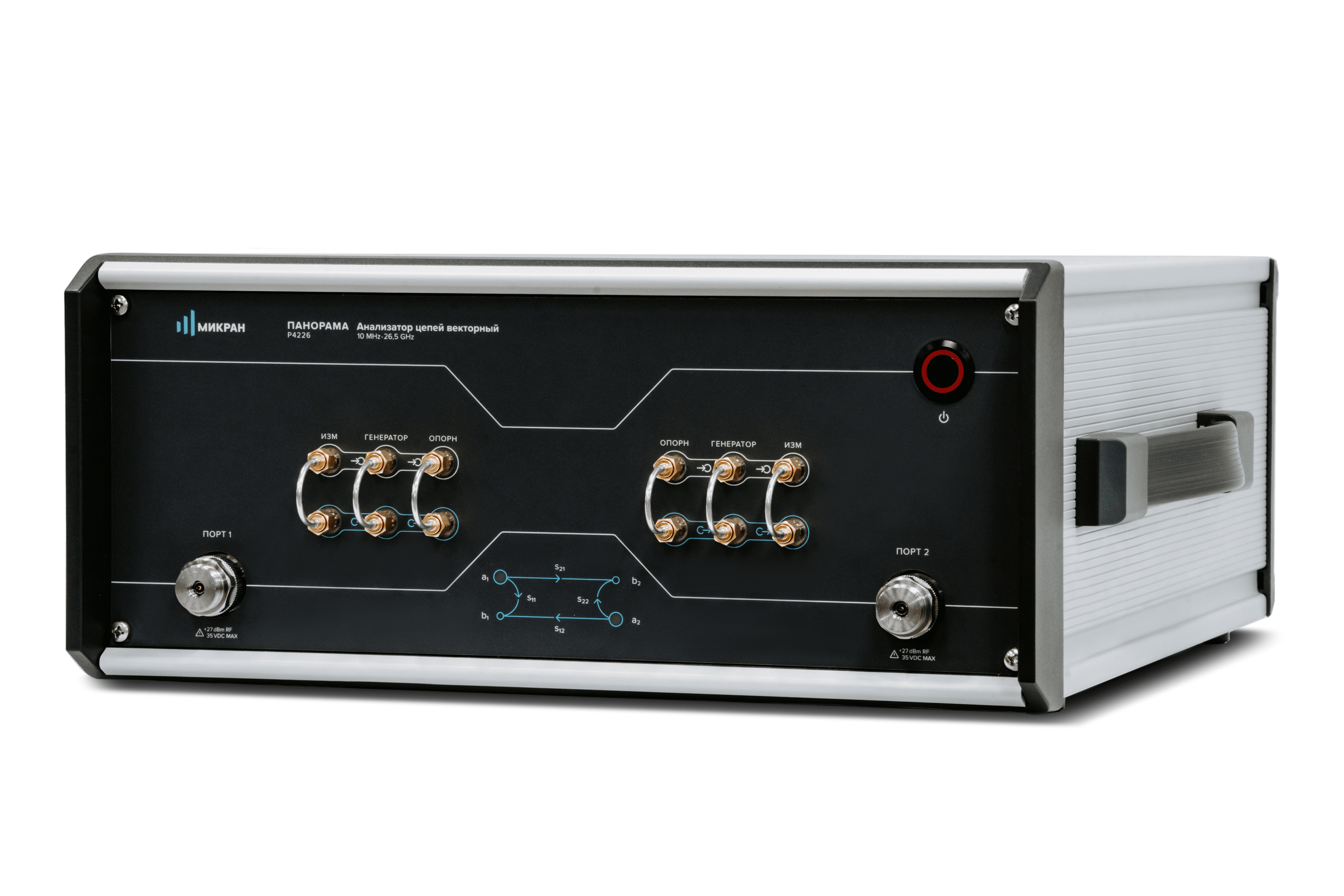

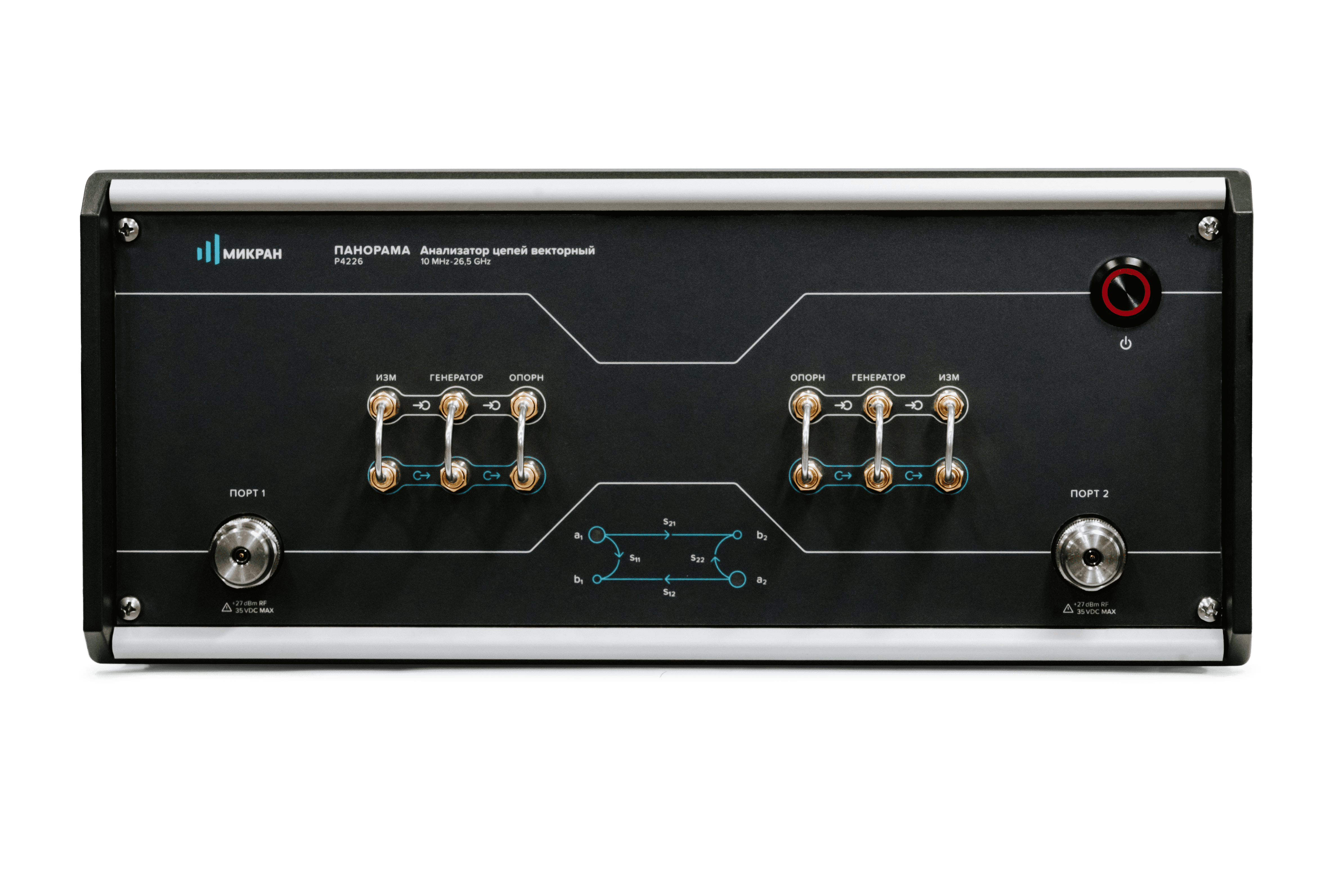

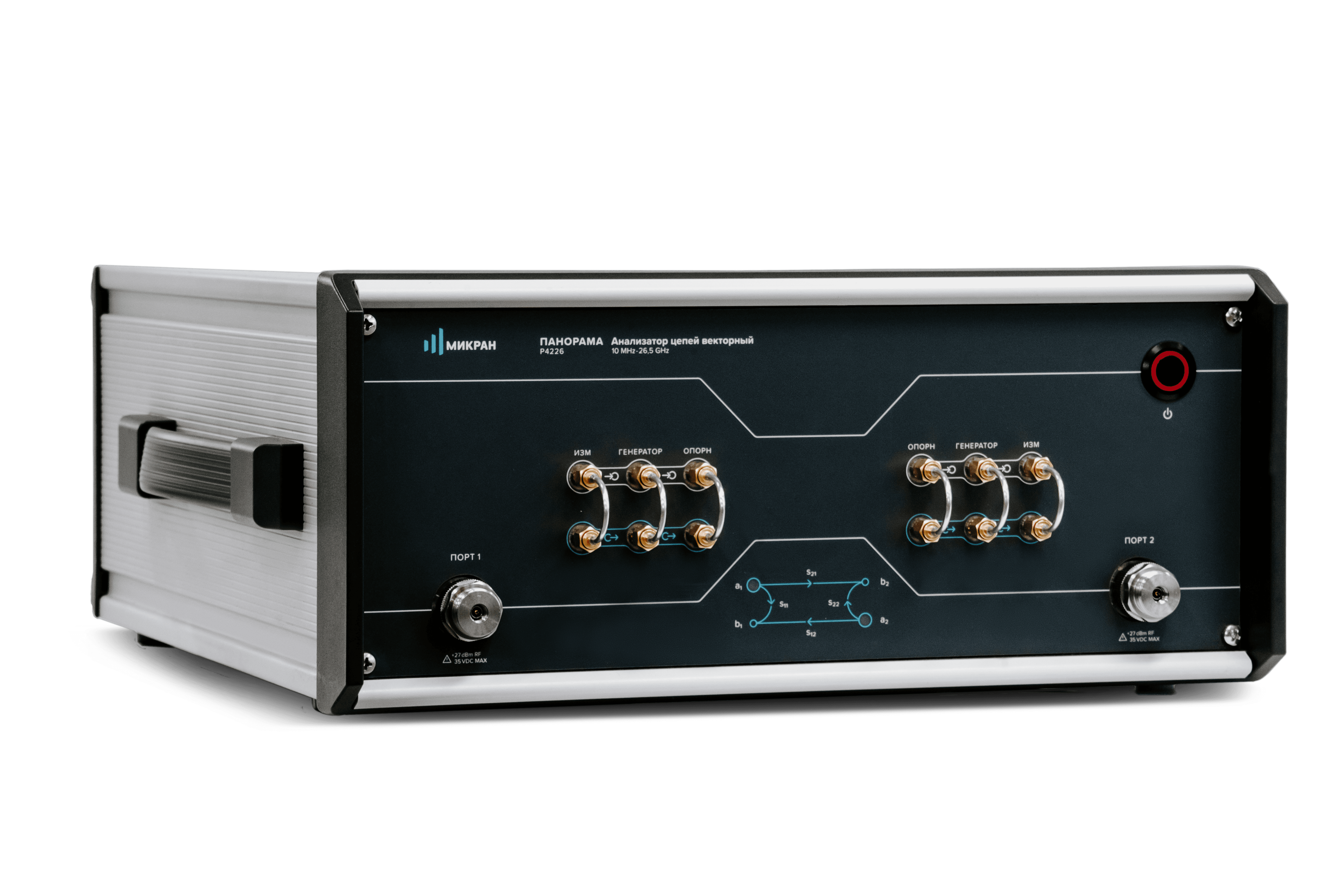

Р4226 до 26,5 ГГц

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
Перемычками на передней панели для прямого доступа к генератору и приемникам

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- Перемычкой в опорном канале для управления направлением распространения сигнала в опорном канале

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам;
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм
- переключателем в опорном канале для управления направлением распространения сигнала в опорном канале

Р4226 до 26,5 ГГц

Название

Описание

Р4226/2 Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДПА»

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
Перемычками на передней панели для прямого доступа к генератору и приемникам

Название

Описание

Р4226/3 Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА»

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм

Название

Описание

Р4226/4 Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДПА», «СПА»

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам
- Перемычкой в опорном канале для управления направлением распространения сигнала в опорном канале

Название

Описание

Р4226/5 Анализатор цепей векторный, 10 МГц …26,5 ГГц, опции «13Н», «ДМА», «СПА»

Векторный анализатор цепей, выходной разъем тип 3.5 мм NMD (вилка), оснащается:
- Перемычками на передней панели для прямого доступа к генератору и приемникам;
- ступенчатыми аттенюаторами для расширения диапазона выходной мощности до -50 дБм
- переключателем в опорном канале для управления направлением распространения сигнала в опорном канале

Программы

Программа управления Graphit Р4М версия 2.6.7 (текущая версия)

25.26 МБ
13.07.2021

Micran Instrument Connector 1.3 (удалённое подключение для автоматизации SCPI)

4.27 МБ
16.06.2021

Руководства

Руководство по эксплуатации Р42 часть 1
1.13 МБ
07.08.2019
Руководство по эксплуатации Р42 часть 2
6.76 МБ
07.08.2019
Программная опция «Скрытое отображение»
990 КБ
07.08.2019
Краткая инструкция по подключению прибора при автоматизации измерений
584 КБ
07.08.2019
Инструкция по применению ВАК Р4213 / Р4226 "Панорама"_Опция "ДПА"
6.72 МБ
21.01.2020
Описание SCPI команд
1.20 МБ
23.08.2019
Инструкция по применению ВАК Р4213 / Р4226 "Панорама"_измерение частотно-преобразующих устройств
2.91 МБ
11.08.2020

Сертификаты

Свидетельство об утверждении типа СИ Р4213, Р4226
291 КБ
21.06.2019
Декларация ЕАС Р4213_Р4226
503 КБ
11.08.2020

Технические характеристики

Анализаторы цепей векторные серии «Панорама»
809 КБ
16.04.2020
