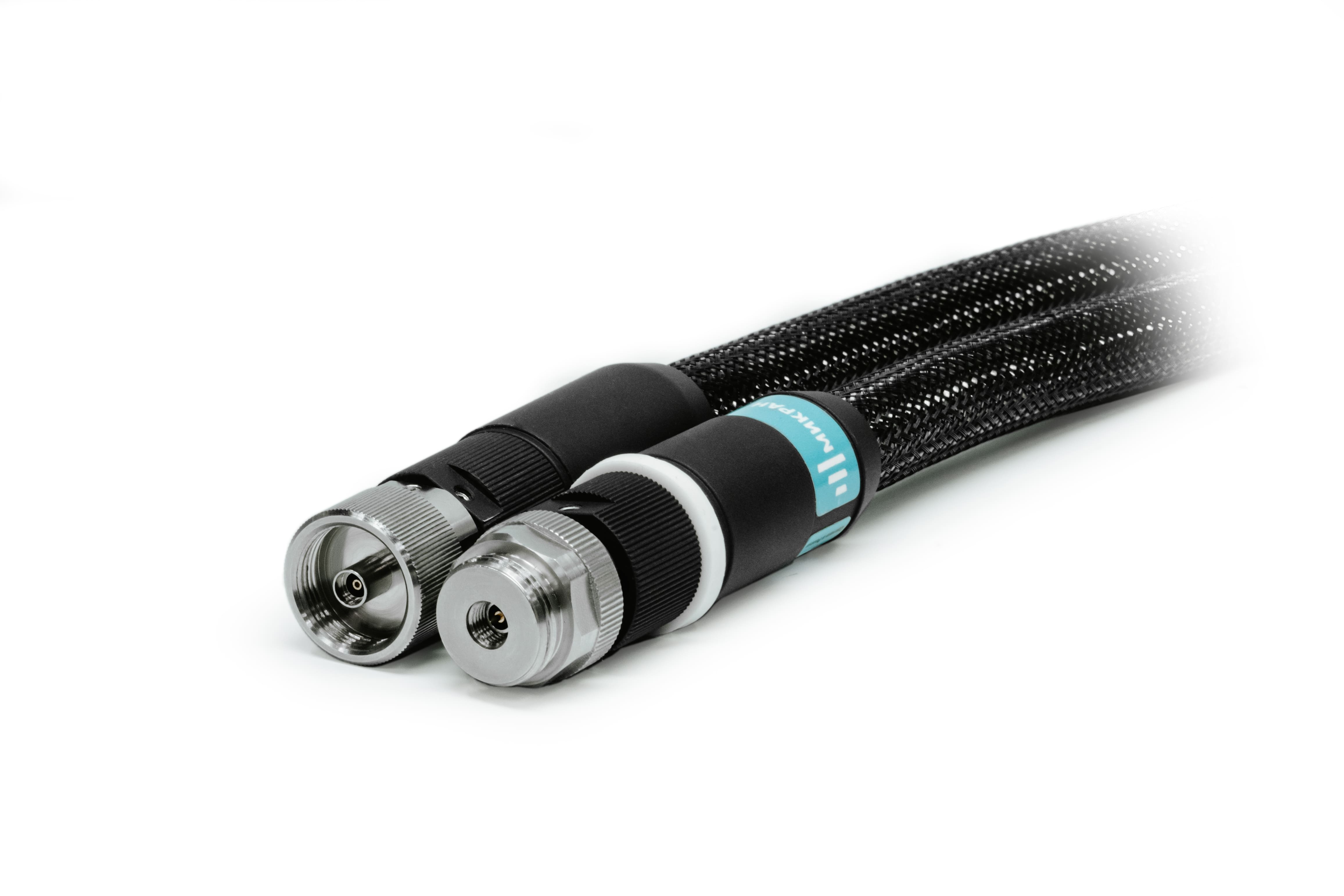

Кабельные сборки фазостабильные
— Минимальные вносимые потери и коэффициент отражения
— Диапазон рабочих частот от 0 до 50 ГГц
— Высокая стабильность параметров
— Повышенная фазовая стабильность
— Защита кабеля от деформации, перегиба и прокручивания
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Внешне NMD соединители отличаются от стандартных соединителей увеличенным корпусом и резьбой. Усиленные соединители «вилка» имеют гайки с двумя резьбами: внешнюю усиленную и внутреннюю стандартную. Усиленные соединители «розетка» имеют одну усиленную внутреннюю резьбу. С помощью усиленной резьбы происходит механически более прочное соединение. С помощью внутренней резьбы соединителей «вилка» возможно соединение со стандартными соединителями типа «розетка». Рабочий диапазон температур −60 °C до +85 °C.
| Обозначение | Соединители |
Вносимые потери, дБ, не более |
L1, мм |
L2, мм |
Диапазон частот, ГГц |
КСВН, не более (тип.) |
Фазовая стабильность при изгибании, град., не более |
Минимальный радиус сгибания, мм |
| КСФ26-13РН-13Н-700 |
Тип NMD 3,5 мм (розетка) – тип NMD 3,5 мм (вилка |
1,9 | 700 | 705 |
0...26,5 |
1,4 |
± 8* |
60 |
| 2,7 | ||||||||
| КСФ26-13РН-13Н-1000 | 1000 | 1005 | ||||||
| КСФ26-13РН-13Н-1500 | 4,1 | 1500 | 1505 | |||||
| КСФ50-05РН-05Н-700 |
Тип NMD 2,4 мм (розетка) – тип NMD 2,4 мм (вилка) |
6 | 700 | 705 |
0...50 |
± 9* |
||
| КСФ50-05РН-05Н-1000 | 8,5 | 1000 | 1005 | |||||
| КСФ50-05РН-05Н-1500 | 12,5 | 1500 | 1505 |
* При обороте на 360° вокруг цилиндра диаметром 120 мм.
Кабельные сборки фазостабильные
|
|
Кабельная сборка фазостабильная в тракте 3,5/1,52, 0…26,5 ГГц, соединитель 1 – Тип NMD 3,5 мм (розетка), соединитель 2 – Тип NMD 3,5 мм (вилка), длина 700 мм |
|
|
Кабельная сборка фазостабильная в тракте 3,5/1,52, 0…26,5 ГГц, соединитель 1 – Тип NMD 3,5 мм (розетка), соединитель 2 – Тип NMD 3,5 мм (вилка), длина 1000 мм |
|
|
Кабельная сборка фазостабильная в тракте 3,5/1,52, 0…26,5 ГГц, соединитель 1 – Тип NMD 3,5 мм (розетка), соединитель 2 – Тип NMD 3,5 мм (вилка), длина 1500 мм |
|
|
Кабельная сборка фазостабильная в тракте 2,4/1,042, 0…50 ГГц, соединитель 1 – Тип NMD 2,4 мм (розетка), соединитель 2 – Тип NMD 2,4 мм (вилка), длина 700 мм |
|
|
Кабельная сборка фазостабильная в тракте 2,4/1,042, 0…50 ГГц, соединитель 1 – Тип NMD 2,4 мм (розетка), соединитель 2 – Тип NMD 2,4 мм (вилка), длина 1000 мм |
|
|
Кабельная сборка фазостабильная в тракте 2,4/1,042, 0…50 ГГц, соединитель 1 – Тип NMD 2,4 мм (розетка), соединитель 2 – Тип NMD 2,4 мм (вилка), длина 1500 мм |
Кабельные сборки фазостабильные
|
Название Описание |
|
КСФ26-13РН-13Н-700 Кабельная сборка фазостабильная в тракте 3,5/1,52, 0…26,5 ГГц, соединитель 1 – Тип NMD 3,5 мм (розетка), соединитель 2 – Тип NMD 3,5 мм (вилка), длина 700 мм |
|
Название Описание |
|
КСФ26-13РН-13Н-1000 Кабельная сборка фазостабильная в тракте 3,5/1,52, 0…26,5 ГГц, соединитель 1 – Тип NMD 3,5 мм (розетка), соединитель 2 – Тип NMD 3,5 мм (вилка), длина 1000 мм |
|
Название Описание |
|
КСФ26-13РН-13Н-1500 Кабельная сборка фазостабильная в тракте 3,5/1,52, 0…26,5 ГГц, соединитель 1 – Тип NMD 3,5 мм (розетка), соединитель 2 – Тип NMD 3,5 мм (вилка), длина 1500 мм |
|
Название Описание |
|
КСФ50-05РН-05Н-700 Кабельная сборка фазостабильная в тракте 2,4/1,042, 0…50 ГГц, соединитель 1 – Тип NMD 2,4 мм (розетка), соединитель 2 – Тип NMD 2,4 мм (вилка), длина 700 мм |
|
Название Описание |
|
КСФ50-05РН-05Н-1000 Кабельная сборка фазостабильная в тракте 2,4/1,042, 0…50 ГГц, соединитель 1 – Тип NMD 2,4 мм (розетка), соединитель 2 – Тип NMD 2,4 мм (вилка), длина 1000 мм |
|
Название Описание |
|
КСФ50-05РН-05Н-1500 Кабельная сборка фазостабильная в тракте 2,4/1,042, 0…50 ГГц, соединитель 1 – Тип NMD 2,4 мм (розетка), соединитель 2 – Тип NMD 2,4 мм (вилка), длина 1500 мм |
Технические характеристики
| Кабельные сборки фазостабильные |
