Наборы калибровочных мер волноводных для векторных анализаторов цепей

Наборы калибровочных мер предназначены для калибровки векторных анализаторов цепей в трактах 2,4/1,042 мм, 3,5/1,52 мм и 7,0/3,04 мм.

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»


В таблице 1 представлен список волноводных наборов с уточнением моделей переходов коаксиально–волноводных, входящих в состав наборов. В таблице 2 представлен полный комплект изделий в калибровочном наборе на примере НКМВ-У-23×10-01Р-01. Набор полной двухпортовой калибровки содержит комплекты коаксиально-волноводных переходов, позволяющих произвести соединение устройств в волноводном тракте с устройствами в коаксиальном тракте, а также четвертьволновые фланцы и пластины короткого замыкания. Полученная с помощью наборов НКМВ-У калибровка позволяет проводить измерения одно- и двухпортовых устройств в волноводном тракте как на ВАЦ производства «Микран», так и ВАЦ других производителей.
Типы ПКВ, входящих в состав НКМВ-У


 Название набора  ПКВ №1  ПКВ №2 Сечение волновода, мм
 Диапазон частот, ГГц
 НКМВ-У-72х34-01-01Р  ПКВ1-01-72х34  ПКВ1-01Р-72х34 72 × 34
 2,59…3,94
 НКМВ-У-72х34-11-11Р  ПКВ1-11-72х34  ПКВ1-11Р-72х34
 НКМВ-У-72х34-01Р-01Р  ПКВ1-01Р-72х34  ПКВ1-01Р-72х34
 НКМВ-У-72х34-11Р-11Р  ПКВ1-11Р-72х34  ПКВ1-11Р-72х34
 НКМВ-У-40х20-01-01Р  ПКВ1-01-40х20  ПКВ1-01Р-40х20 40 × 20            4,8…6,85
 НКМВ-У-40х20-11-11Р  ПКВ1-11-40х20  ПКВ1-11Р-40х20
 НКМВ-У-40х20-01Р-01Р  ПКВ1-01Р-40х20  ПКВ1-01Р-40х20
 НКМВ-У-40х20-11Р-11Р  ПКВ1-11Р-40х20  ПКВ1-11Р-40х20
 НКМВ-У-35×15-01-01Р  ПКВ1-01Р-35×15  ПКВ1-01-35×15
35 × 15

5,64…8,15

 НКМВ-У-35×15-11-11Р  ПКВ1-11Р-35×15  ПКВ1-11-35×15
 НКМВ-У-35х15-01Р-01Р  ПКВ1-01Р-35х15  ПКВ1-01Р-35х15
 НКМВ-У-35х15-11Р-11Р  ПКВ1-11Р-35х15  ПКВ1-11Р-35х15
 НКМВ-У-28,5×12,6-01-01Р  ПКВ1-01-28,5×12,6  ПКВ1-01Р-28,5×12,6
28,5 × 12,6

6,85…9,93

 НКМВ-У-28,5×12,6-11-11Р  ПКВ1-11-28,5×12,6  ПКВ1-11Р-28,5×12,6
 НКМВ-У-28,5×12,6-01Р-01Р  ПКВ1-01Р-28,5×12,6  ПКВ1-01Р-28,5×12,6
 НКМВ-У-28,5×12,6-11Р-11Р  ПКВ1-11Р-28,5×12,6  ПКВ1-11Р-28,5×12,6
 НКМВ-У-28,5х12,6-03-03Р  ПКВ1-03-28,5х12,6  ПКВ1-03Р-28,5х12,6
 НКМВ-У-28,5х12,6-13-13Р  ПКВ1-13-28,5х12,6  ПКВ1-13Р-28,5х12,6
 НКМВ-У-28,5х12,6-03Р-03Р  ПКВ1-03Р-28,5х12,6  ПКВ1-03Р-28,5х12,6
 НКМВ-У-28,5х12,6-13Р-13Р  ПКВ1-13Р-28,5х12,6  ПКВ1-13Р-28,5х12,6
 НКМВ-У-23×10-01-01Р  ПКВ1-01-23×10  ПКВ1-01Р-23×10 23 × 10
 8,15…12,05
 НКМВ-У-23×10-11-11Р  ПКВ1-11-23×10  ПКВ1-11Р-23×10
 НКМВ-У-23×10-01Р-01Р  ПКВ1-01Р-23×10  ПКВ1-01Р-23×10
 НКМВ-У-23×10-11Р-11Р  ПКВ1-11Р-23×10  ПКВ1-11Р-23×10
 НКМВ-У-23×10-03-03Р  ПКВ1-03-23×10  ПКВ1-03Р-23×10
 НКМВ-У-23×10-13-13Р  ПКВ1-13-23×10  ПКВ1-13Р-23×10
 НКМВ-У-23×10-03Р-03Р  ПКВ1-03Р-23×10  ПКВ1-03Р-23×10
 НКМВ-У-23×10-13Р-13Р  ПКВ1-13Р-23×10  ПКВ1-13Р-23×10
 НКМВ-У-16×8-01-01Р  ПКВ1-01-16×8  ПКВ1-01Р-16×8 16 × 8
 12,05...17,44
 НКМВ-У-16×8-11-11Р  ПКВ1-11-16×8  ПКВ1-11Р-16×8
 НКМВ-У-16×8-01Р-01Р  ПКВ1-01Р-16×8  ПКВ1-01Р-16×8
 НКМВ-У-16×8-11Р-11Р  ПКВ1-11Р-16×8  ПКВ1-11Р-16×8
 НКМВ-У-16×8-03-03Р  ПКВ1-03-16×8  ПКВ1-03Р-16×8
 НКМВ-У-16×8-13-13Р  ПКВ1-13-16×8  ПКВ1-13Р-16×8
 НКМВ-У-16×8-03Р-03Р  ПКВ1-03Р-16×8  ПКВ1-03Р-16×8
 НКМВ-У-16×8-13Р-13Р  ПКВ1-13Р-16×8  ПКВ1-13Р-16×8
 НКМВ-У-11×5,5-03-03Р  ПКВ1-03-11×5,5  ПКВ1-03Р-11×5,5 11 × 5,5 17,44…25,95
 НКМВ-У-11×5,5-13-13Р  ПКВ1-13-11×5,5  ПКВ1-13Р-11×5,5
 НКМВ-У-11×5,5-03Р-03Р  ПКВ1-03Р-11×5,5  ПКВ1-03Р-11×5,5
 НКМВ-У-11×5,5-13Р-13Р  ПКВ1-13Р-11×5,5  ПКВ1-13Р-11×5,5
 НКМВ-У-7,2×3,4-14Р-14  ПКВ1-14-7,2×3,4  ПКВ1-14Р-7,2×3,4 7,2×3,4
 25,95…37,5
 НКМВ-У-7,2х3,4-14Р-14Р  ПКВ1-14Р-7,2×3,4  ПКВ1-14Р-7,2×3,4
 НКМВ-У-7,2×3,4-05-05Р  ПКВ1-05-7,2×3,4  ПКВ1-05Р-7,2×3,4
 НКМВ-У-7,2×3,4-05Р-05Р  ПКВ1-05Р-7,2×3,4  ПКВ1-05Р-7,2×3,4
 НКМВ-У-5,2×2,6-05-05Р  ПКВ1-05-5,2×2,6  ПКВ1-05Р-5,2×2,6 5,2×2,6
 37,5…50
 НКМВ-У-5,2×2,6-05Р-05Р  ПКВ1-05Р-5,2×2,6  ПКВ1-05Р-5,2×2,6

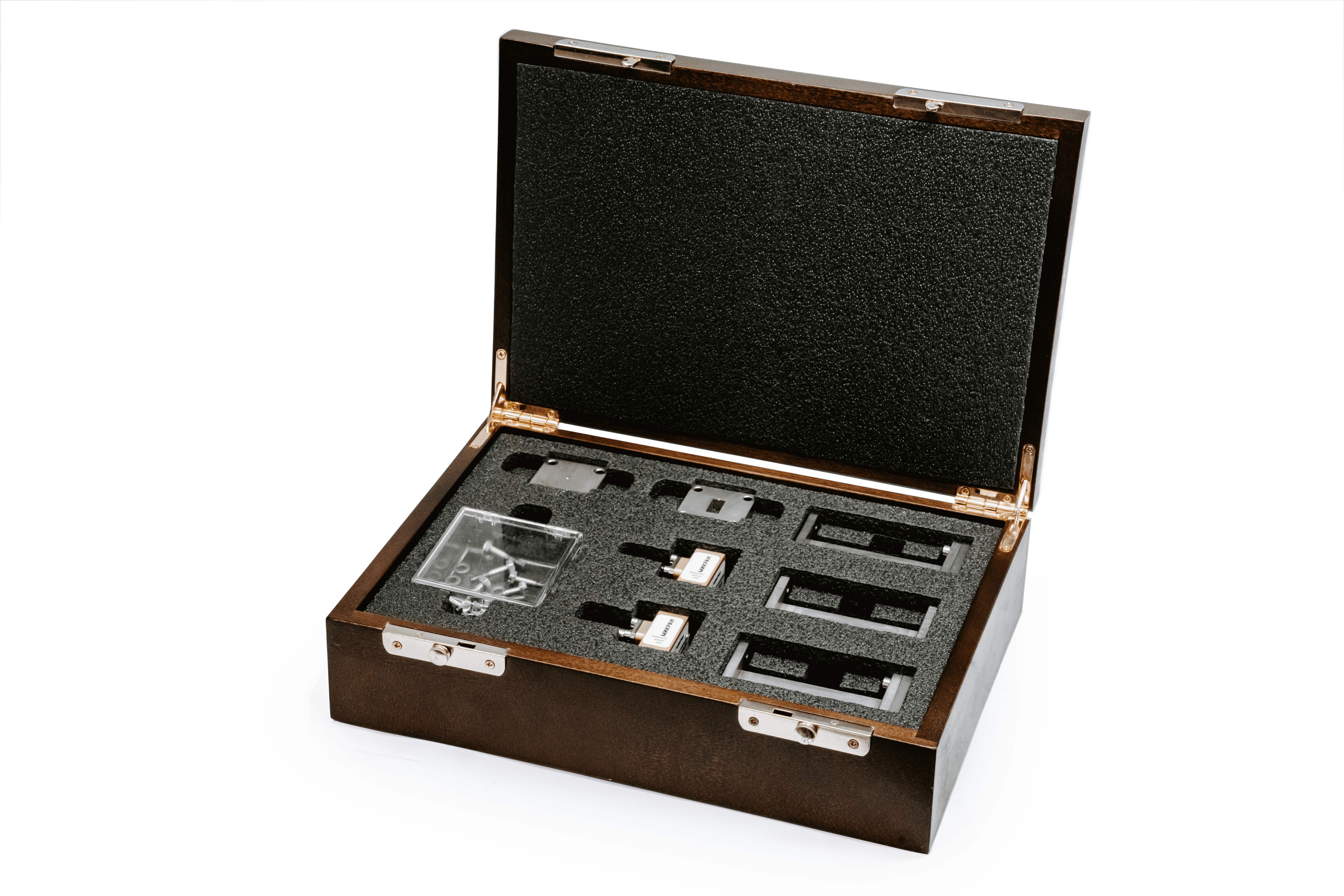

Состав НКМВ-У (на примере НКМВ-У 23×10-01-01Р)


 №  Обозначение компонента  Описание компонента  Кол- во, шт.
 1  ПКВ1-01Р-23×10  Переход коаксиально-волноводный тип III (розетка) – 23×10 мм  1
 2  ПКВ1-01-23×10  Переход коаксиально-волноводный тип III (вилка) – 23×10 мм  1
 3  Пластина КЗ 2310  Пластина короткого замыкания 23×10 мм  1
 4  Фланец ЧВ2310  Отрезок четвертьволновый 23×10 мм  1
 Прочие принадлежности
 5  Болт М4×22  Центрирующий болт М4×22 мм  4
 6  Болт М4×24  Центрирующий болт М4×24 мм  4
 7  Гайка М4  Гайка М4  4
 8  Шайба 4  Шайба 4 ГОСТ 11371-78  8
 9  Штифт 4×20  Штифт 4×20 мм ГОСТ 3128-70  2
 10  Паспорт  1
 11  Футляр деревянный  1

Технические характеристики
