Наборы мер коаксиальных для поверки анализаторов цепей

Наборы мер серии Н3М предназначены для настройки, калибровки и поверки скалярных и векторных анализаторов цепей в коаксиальных трактах 7/3,04 мм, 3,5/1,52 мм и 2,4/1,042 мм.

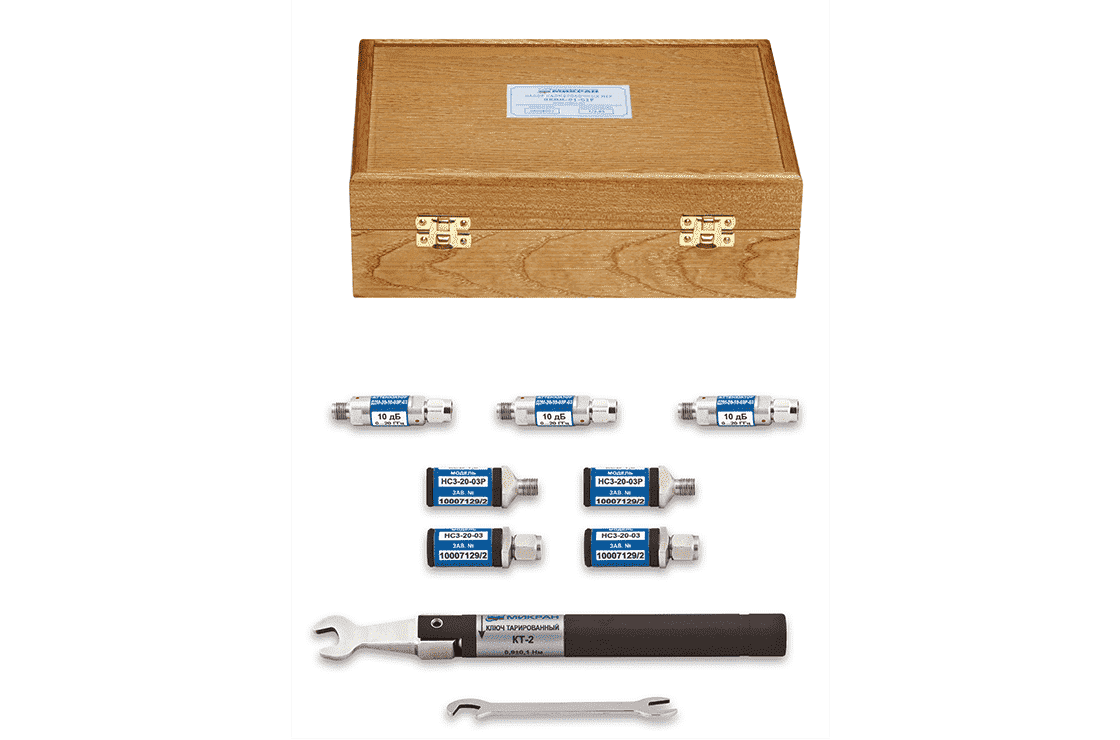

В состав наборов мер входят рассогласованные нагрузки и аттенюаторы. Каждая из нагрузок может использоваться как мера КСВН, или как мера отражения в качестве рабочего эталона. Аттенюаторы применяются в качестве мер коэффициента передачи. Номинальные значения элементов наборов мер выбраны для обеспечения проверок широкого спектра измерителей. Каждый элемент набора имеет индивидуальное табличное описание – зависимость коэффициента передачи или коэффициента отражения от частоты. Файлы с описаниями содержатся на прилагаемом к набору цифровом носителе.

Процедура описания производится при помощи векторного анализатора цепей. Для достижения высокой повторяемости результатов измерений при подсоединении элементов набора в комплекте предусмотрены тарированные и поддерживающие ключи. Корпуса и гайки нагрузок и аттенюаторов изготовлены из нержавеющей стали, а центральные проводники изготовлены из закаленной бериллиевой бронзы. Все центральные проводники покрыты износостойким золотом. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью.

Техническое описание

Наборы мер коаксиальных для поверки анализаторов цепей
354 КБ
16.04.2020
