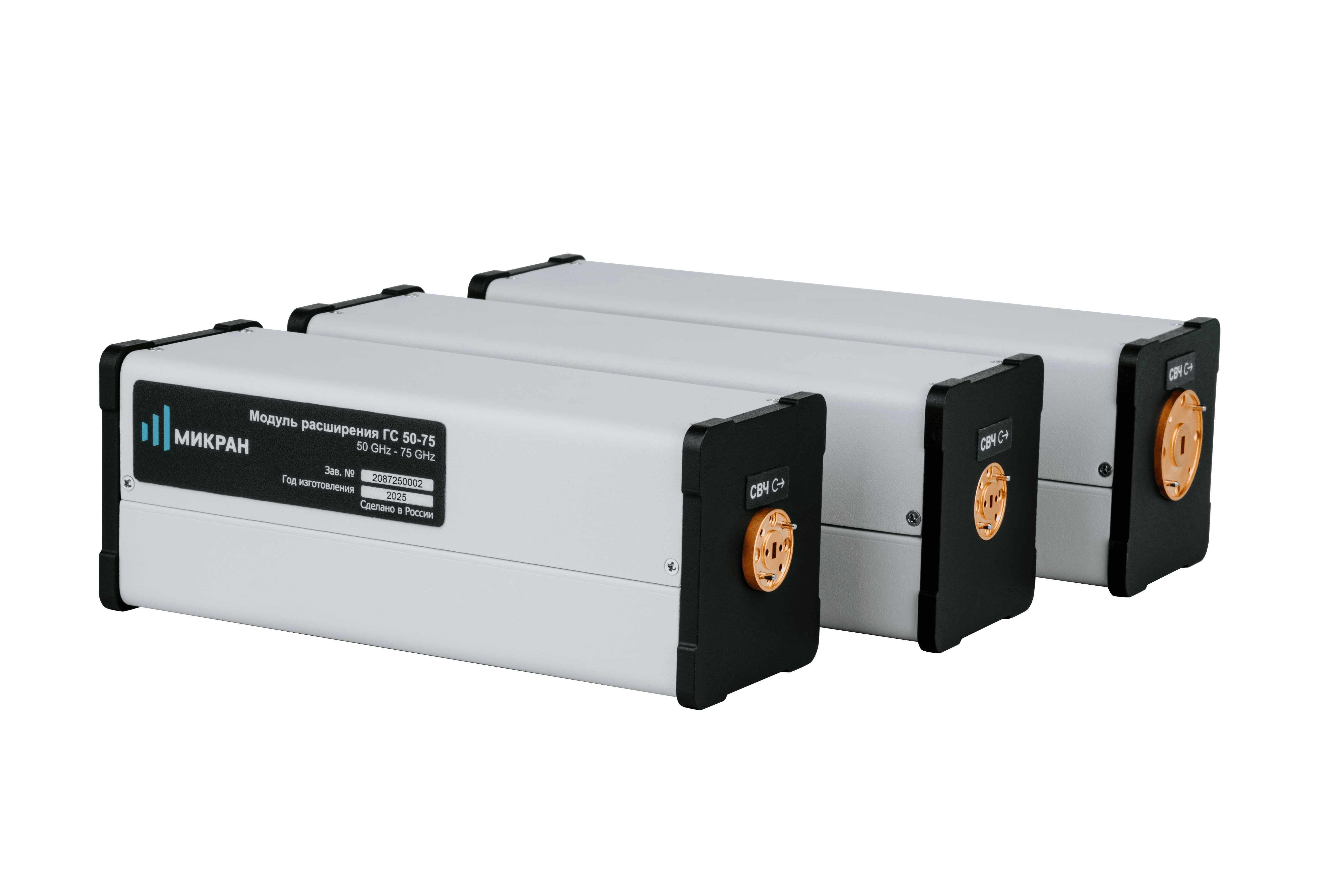

Модули расширения частотного диапазона XG
— Расширение диапазона синтезаторов частот до 90 ГГц
— Совместимость с синтезаторами Г7М-20 / Г7М-50
— Управление через программный комплекс Г7М
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Модули расширения частотного диапазона XG серии X-Fre позволяют расширить частотный диапазон синтезаторов частот до 90 ГГц. Подключение модулей XG к синтезаторам частот осуществляется при уровне выходной мощности синтезатора не менее +10 дБм.
Модули XG совместимы с синтезаторами частот: Г7М-20; Г7М-50.
Система управляется через программное обеспечение анализатора «Программный комплекс Г7М».
Автономная работа модулей XG без синтезатора не предусмотрена.
Технические характеристики модулей расширения частотного диапазона XG
| Модель |
XG4060 |
XG5075 |
XG6090 |
|---|---|---|---|
| Диапазон рабочих частот, ГГц |
40…60 |
50…75 |
60…90 |
| Выходная мощность, дБм |
6 |
4 |
4 |
| Входная частота радиосигнала, ГГц |
не более 20 |
не более 20 |
не более 20 |
| Тип выходного тракта тестового ВЧ сигнала |
волновод, WR19* |
волновод, WR15** |
волновод, WR12*** |
| Напряжение питания, В |
не более 30 |
не более 30 |
не более 30 |
| Ток потребления, А |
не более 1 |
не более 1 |
не более 1 |
|
* модуль комплектуется волноводным переходом с WR19 на 4,4x2,2 мм ** модуль комплектуется волноводным переходом с WR15 на 3,6x1,8 мм *** модуль комплектуется волноводным переходом с WR12 на 3,0x1,5 мм |
|||
Модули расширения частотного диапазона XG
|
|

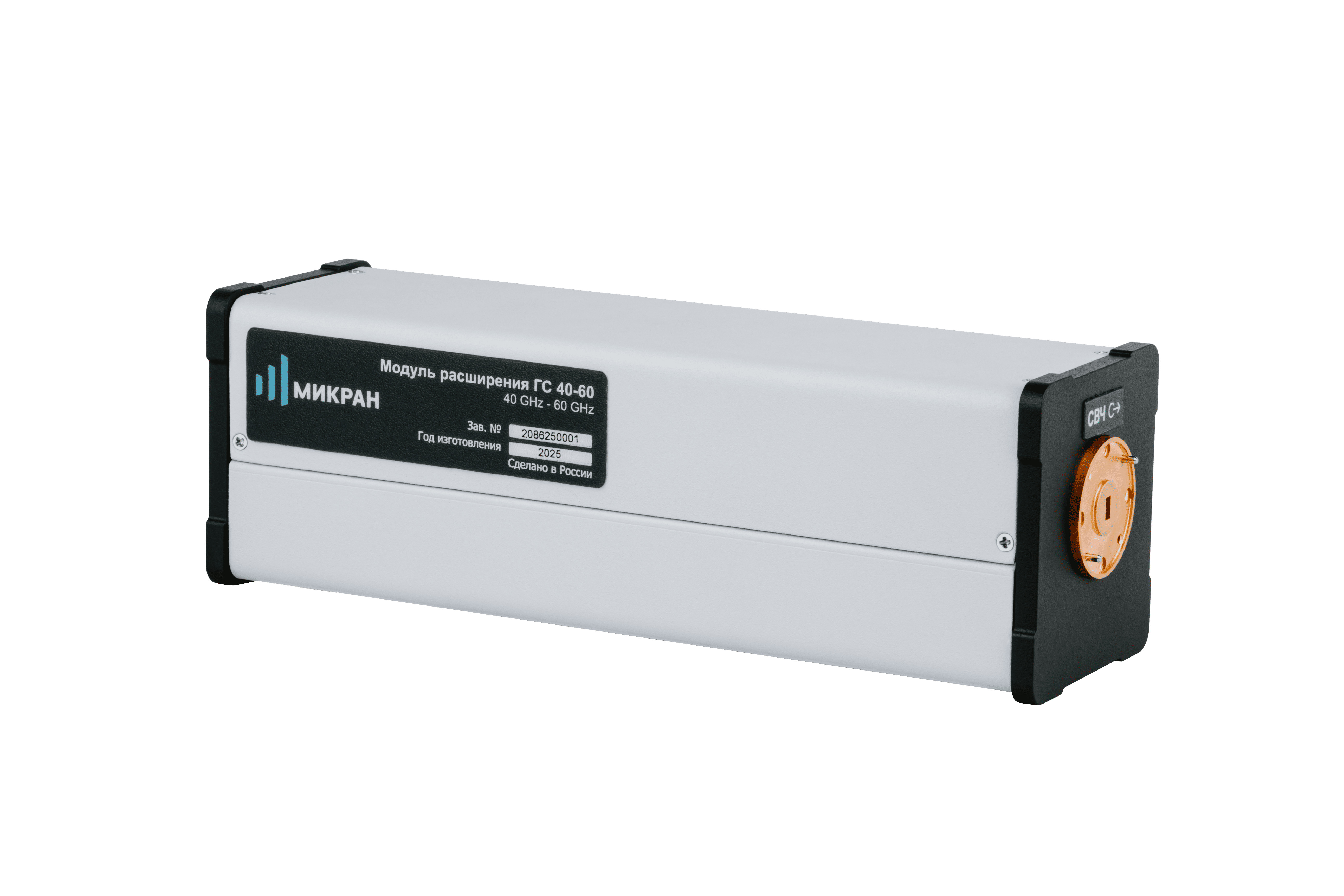

Модуль расширителя частоты для синтезаторов частот, 40…60 ГГц |
|
|

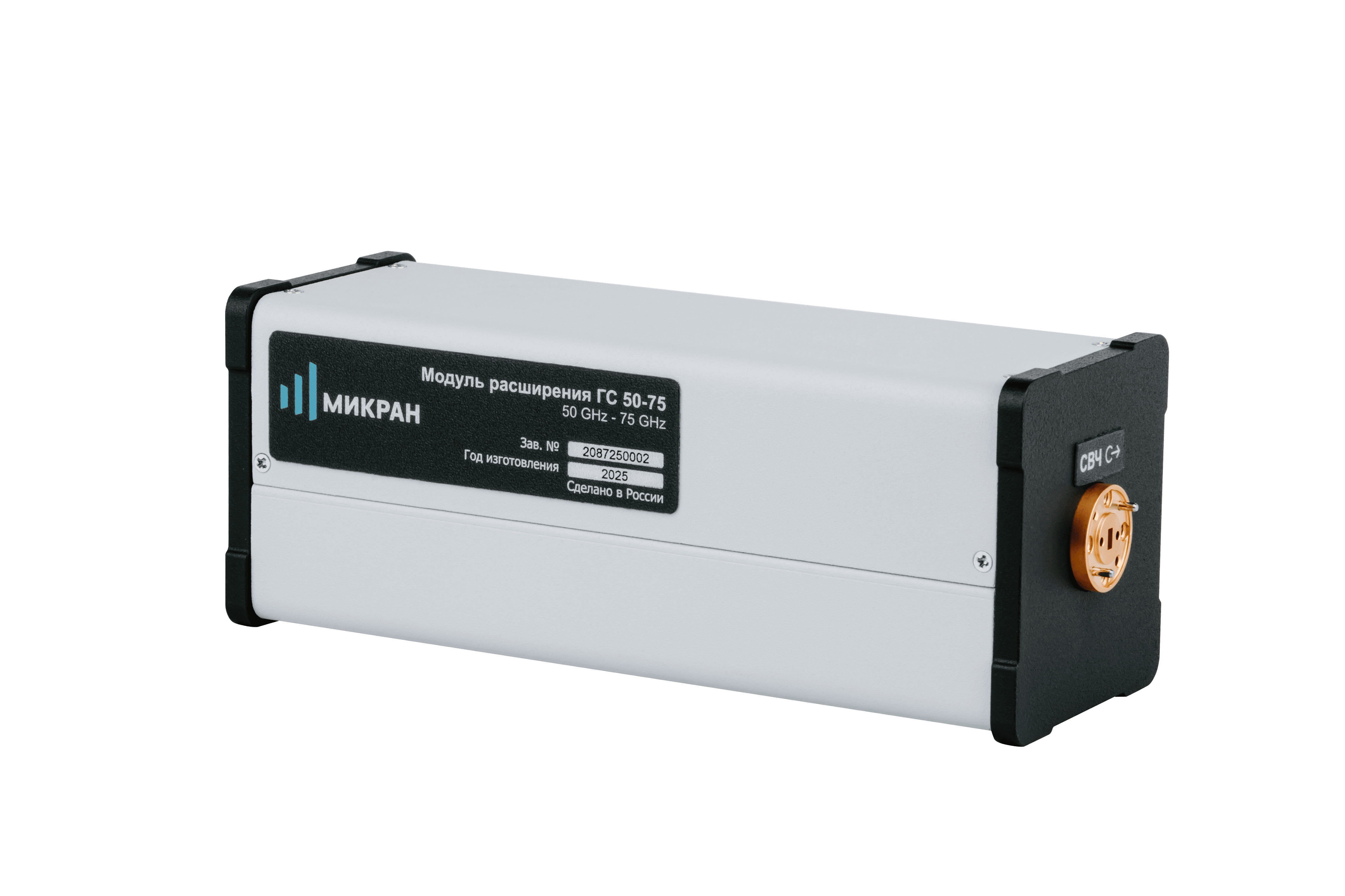

Модуль расширителя частоты для синтезаторов частот, 50…75 ГГц |
|
|

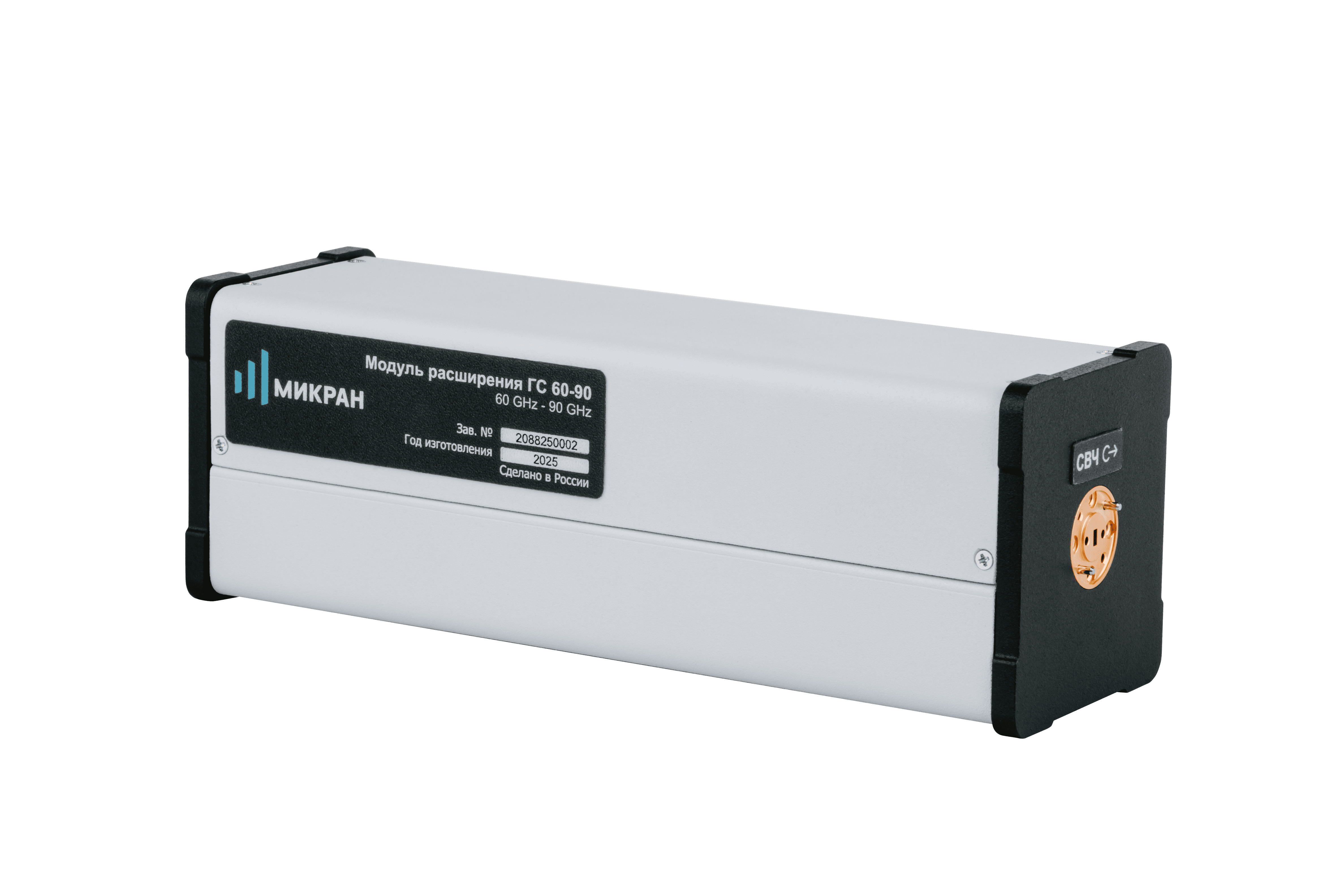

Модуль расширителя частоты для синтезаторов частот, 60…90ГГц |
Модули расширения частотного диапазона XG
|
Название Описание |
|
XG4060 Модуль расширителя частоты для синтезаторов частот, 40…60 ГГц |
|
Название Описание |
|
XG5075 Модуль расширителя частоты для синтезаторов частот, 50…75 ГГц |
|
Название Описание |
|
XG6090 Модуль расширителя частоты для синтезаторов частот, 60…90ГГц |
Технические характеристики
| Модули расширения частотного диапазона |
