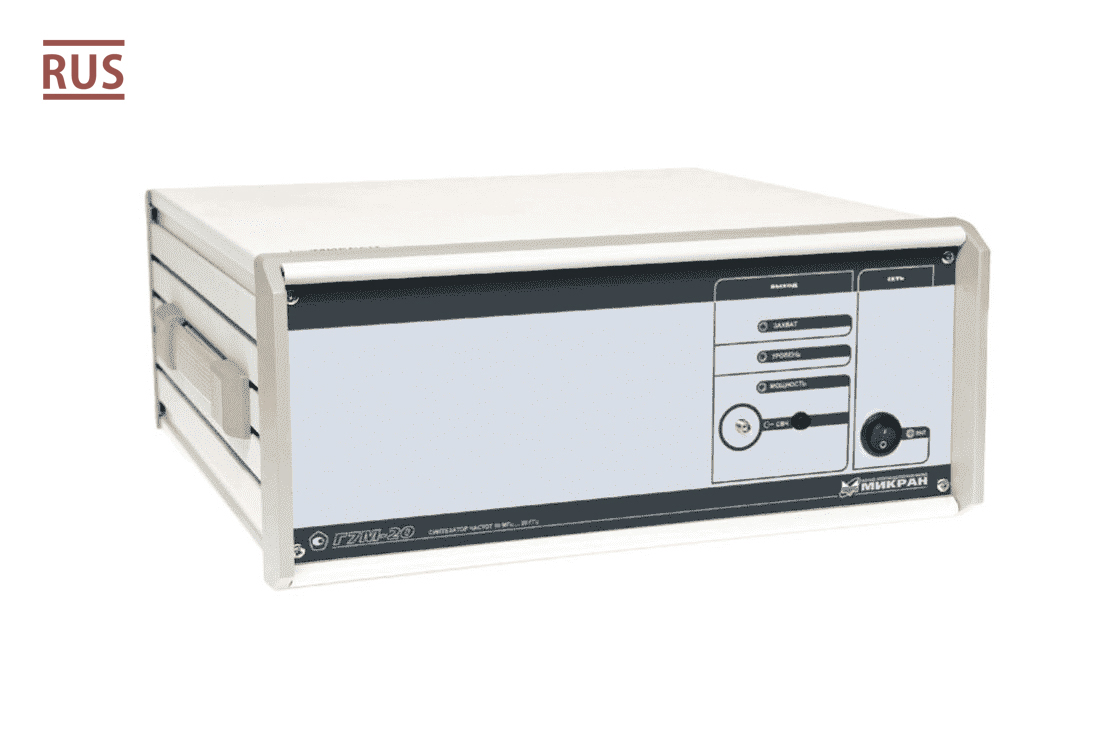

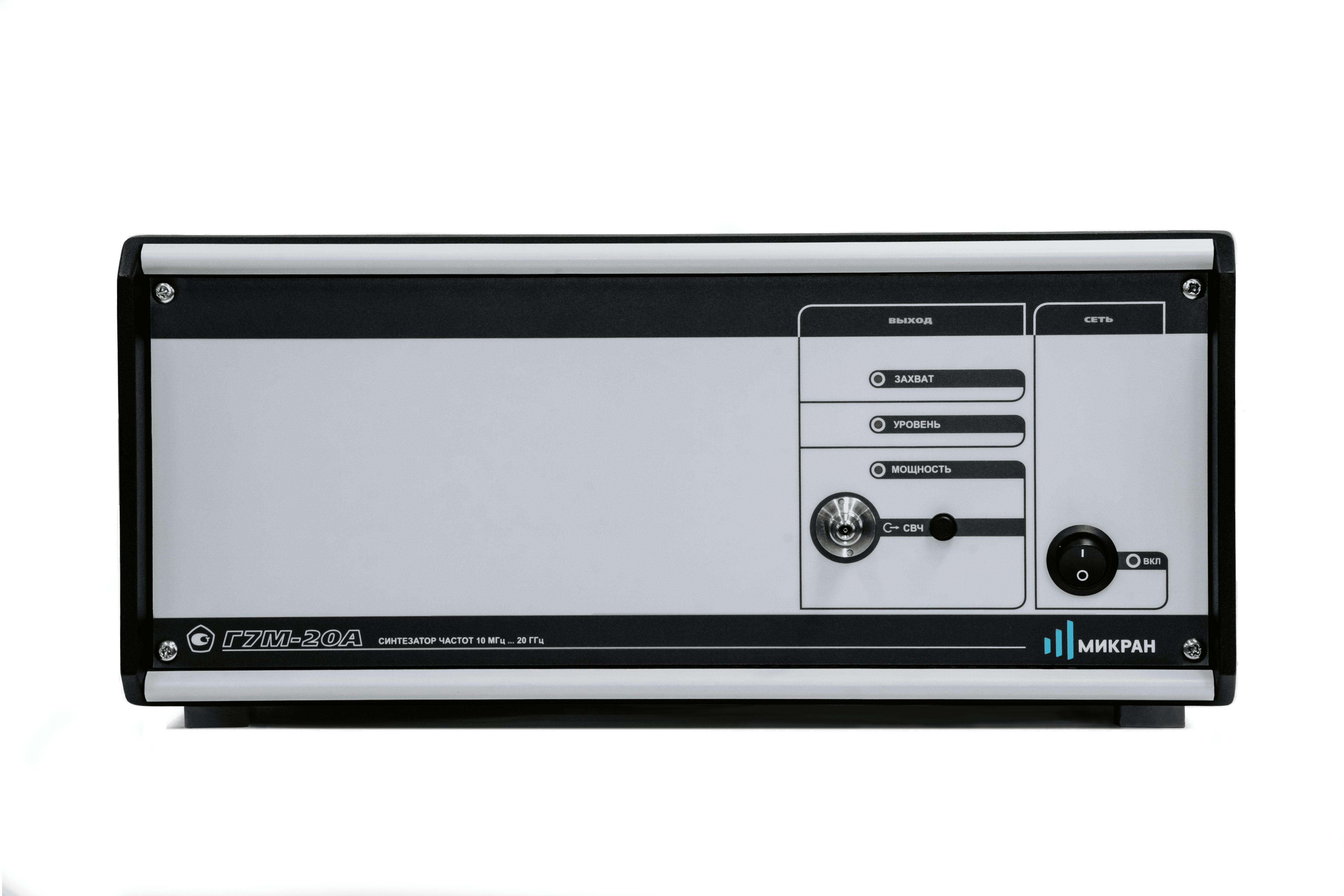

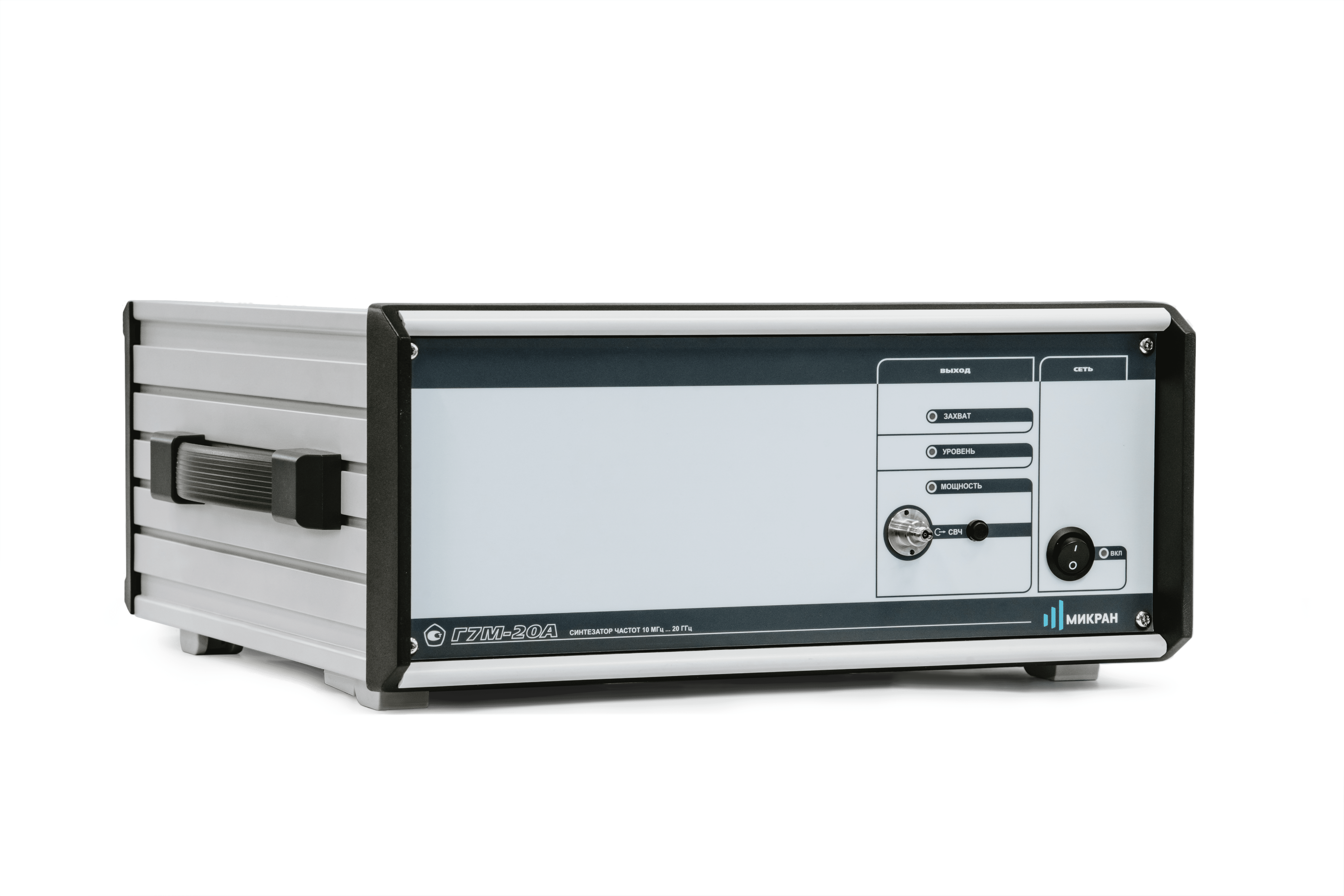

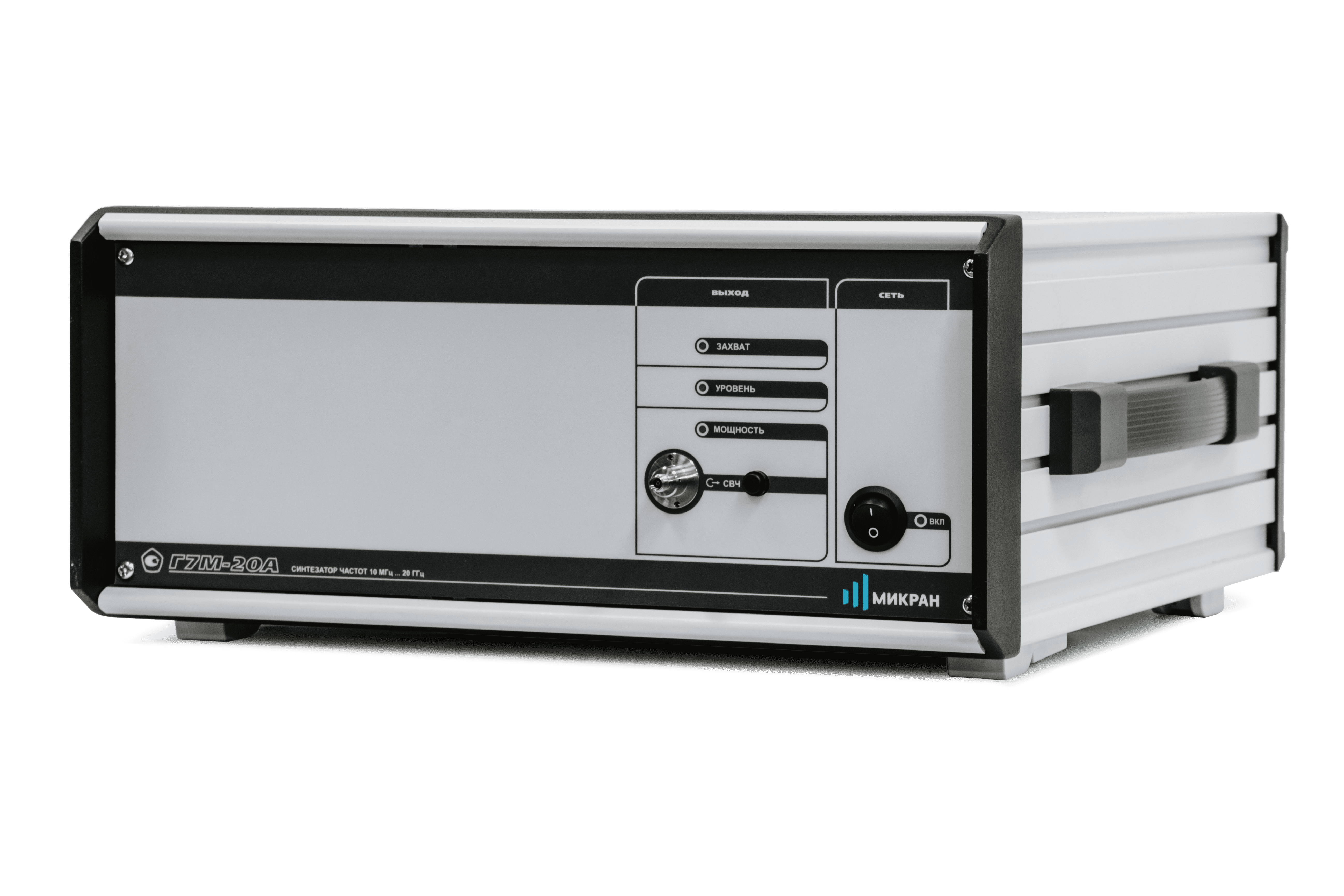

Синтезаторы частот серии Г7М
— Широкий диапазон частот: от 10 кГц до 4/20 ГГц
— Широкий диапазон регулировки мощности выходного сигнала: от −130/−90/−20 дБм до +15 дБм
— Низкий уровень фазовых шумов −120 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц
— Высокая стабильность частоты и мощности выходного сигнала
— Импульсная модуляция. Длительность фронта/среза импульса менее 10 нс, подавление в паузе > 70 дБ (опция «ИМА»)
— Внесён в реестр Российской промышленной продукции согласно ПП719
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Назначение синтезаторов частот серии Г7М (далее — синтезаторы Г7М) — формирование непрерывных гармонических сигналов и сигналов с импульсной модуляцией. Область применения синтезаторов Г7М — исследование, настройка, испытания, контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Принцип действия синтезаторов Г7М основан на комбинации прямого цифрового, косвенного с системой ФАПЧ и прямого аналогового методов синтеза частот.
Синтезаторы серии Г7М включают в себя два типа синтезаторов, различающихся по диапазону рабочих частот:
-
Г7М-04: от 10 МГц до 4 ГГц;
-
Г7М-20А: от 10 МГц до 20 ГГц;

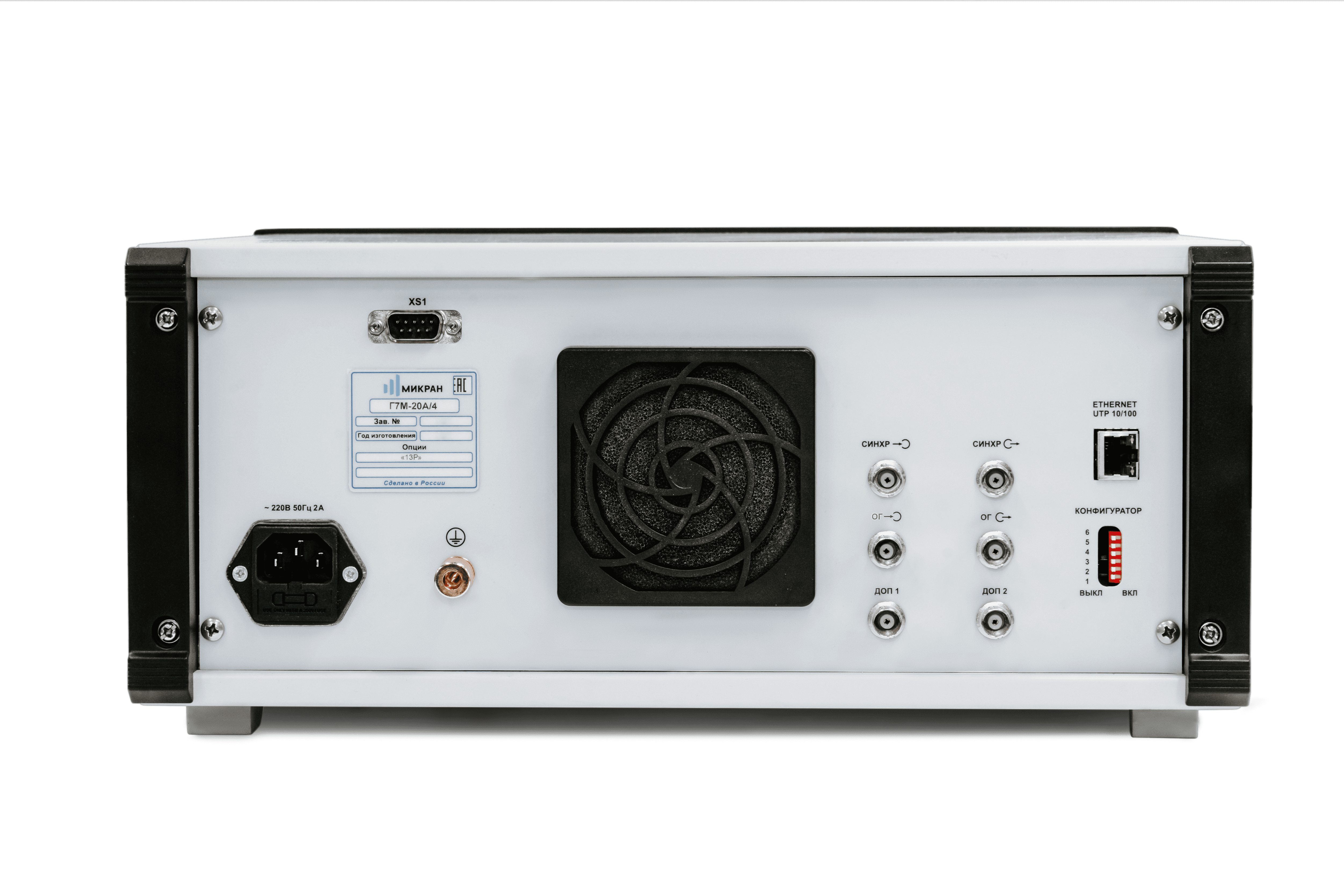

Управление синтезатором Г7М осуществляется с помощью персонального компьютера с установленным ПО «Программный комплекс Г7M», по интерфейсу Ethernet. Программный интерфейс синтезаторов Г7М совместим со стандартами IVI-COM и SCPI, что дает возможность управлять синтезатором Г7М с помощью стороннего программного обеспечения. Синтезаторы Г7М поставляются в нескольких модификациях, каждая из которых характеризуется определенным набором опций.
Синтезаторы Г7М до 4 ГГц
|
|
Синтезатор частот, выходной разъем тип III (розетка) |
|
|
Синтезатор частот, выходной разъем тип III (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Синтезатор частот, выходной разъем тип III (розетка), расширенный диапазон установки выходной мощности до -130 дБм |
|
|
Синтезатор частот, выходной разъем тип N (розетка) |
|
|
Синтезатор частот, выходной разъем тип N (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Синтезатор частот, выходной разъем тип III (розетка), встроенный импульсный модулятор |
|
|
Синтезатор частот, выходной разъем тип N (розетка), встроенный импульсный модулятор |
|
|
Синтезатор частот, выходной разъем тип III (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Синтезатор частот, выходной разъем тип N (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Синтезатор частот, выходной разъем тип III (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -130 дБм |
|
|
Синтезатор частот, выходной разъем тип N (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -130 дБм |
Синтезаторы Г7М до 4 ГГц
|
Название Описание |
|
Г7М-04/1 Синтезатор частот, 0,01…4 ГГц с опцией «01Р» Синтезатор частот, выходной разъем тип III (розетка) |
|
Название Описание |
|
Г7М-04/2 Синтезатор частот, 0,01…4 ГГц с опциями «01Р», «АТА/70» Синтезатор частот, выходной разъем тип III (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Г7М-04/3 Синтезатор частот, 0,01…4 ГГц с опциями «01Р», «АТА/110» Синтезатор частот, выходной разъем тип III (розетка), расширенный диапазон установки выходной мощности до -130 дБм |
|
Название Описание |
|
Г7М-04/4 Синтезатор частот, 0,01…4 ГГц с опцией «11Р» Синтезатор частот, выходной разъем тип N (розетка) |
|
Название Описание |
|
Г7М-04/5 Синтезатор частот, 0,01…4 ГГц с опциями «11Р», «АТА/70» Синтезатор частот, выходной разъем тип N (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Г7М-04/7 Синтезатор частот, 0,01…4 ГГц с опциями «01Р», «ИМА» Синтезатор частот, выходной разъем тип III (розетка), встроенный импульсный модулятор |
|
Название Описание |
|
Г7М-04/8 Синтезатор частот, 0,01…4 ГГц с опциями «11Р», «ИМА» Синтезатор частот, выходной разъем тип N (розетка), встроенный импульсный модулятор |
|
Название Описание |
|
Г7М-04/9 Синтезатор частот, 0,01…4 ГГц с опциями «01Р», «АТА/70», «ИМА» Синтезатор частот, выходной разъем тип III (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Г7М-04/10 Синтезатор частот, 0,01…4 ГГц с опциями «11Р», «АТА/70», «ИМА» Синтезатор частот, выходной разъем тип N (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Г7М-04/11 Синтезатор частот, 0,01…4 ГГц с опциями «01Р», «АТА/110», «ИМА» Синтезатор частот, выходной разъем тип III (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -130 дБм |
|
Название Описание |
|
Г7М-04/12 Синтезатор частот, 0,01…4 ГГц с опциями «11Р», «АТА/110», «ИМА» Синтезатор частот, выходной разъем тип N (розетка), встроенный импульсный модулятор, расширенный диапазон установки выходной мощности до -130 дБм |
Синтезаторы Г7М до 20 ГГц
|
|
Синтезатор частот, выходной разъем тип lX вар. 3 (розетка) |
|
|
Синтезатор частот, выходной разъем тип lX вар. 3 (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Синтезатор частот, выходной разъем тип lX вар. 3 (розетка), расширенный диапазон установки выходной мощности до -110 дБм |
|
|
Синтезатор частот, выходной разъем тип 3,5 мм (розетка) |
|
|
Синтезатор частот, выходной разъем тип 3,5 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Синтезатор частот, выходной разъем тип 3,5 мм (розетка), расширенный диапазон установки выходной мощности до -110 дБм |
Синтезаторы Г7М до 20 ГГц
|
Название Описание |
|
Г7М-20А/1 Синтезатор частот, 0,01…20 ГГц с опцией «03Р» Синтезатор частот, выходной разъем тип lX вар. 3 (розетка) |
|
Название Описание |
|
Г7М-20А/2 Синтезатор частот, 0,01…20 ГГц с опциями «03Р», «АТА/70» Синтезатор частот, выходной разъем тип lX вар. 3 (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Г7М-20А/3 Синтезатор частот, 0,01…20 ГГц с опциями «03Р», «АТА/110» Синтезатор частот, выходной разъем тип lX вар. 3 (розетка), расширенный диапазон установки выходной мощности до -110 дБм |
|
Название Описание |
|
Г7М-20А/4 Синтезатор частот, 0,01…20 ГГц с опцией «13Р» Синтезатор частот, выходной разъем тип 3,5 мм (розетка) |
|
Название Описание |
|
Г7М-20А/5 Синтезатор частот, 0,01…20 ГГц с опциями «13Р», «АТА/70» Синтезатор частот, выходной разъем тип 3,5 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Г7М-20А/6 Синтезатор частот, 0,01…20 ГГц с опциями «13Р», «АТА/110» Синтезатор частот, выходной разъем тип 3,5 мм (розетка), расширенный диапазон установки выходной мощности до -110 дБм |
Программы
|
Драйвер, документация и примеры автоматизации SCPI для Debian (версия 2.0) |
1.14 МБ
15.02.2024
|
|
Драйвер, документация и примеры автоматизации SCPI для Astra Linux (версия 2.0) |
1.10 МБ
15.02.2024
|
|
Драйвер, документация и примеры автоматизации SCPI (версия 2.1) |
2.75 МБ
30.01.2024
|
|
Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI) |
4.54 МБ
08.09.2023
|
|
Средства разработки Р2М и Г7М 1.3.2 (32 бит) |
4.78 МБ
28.11.2022
|
|
Средства разработки Р2М и Г7М 1.3.2 (64 бит) |
5.00 МБ
28.11.2022
|
|
Программный комплекс Г7М 1.5 |
3.73 МБ
06.12.2019
|
|
Программный комплекс Г7М 1.2 (текущая сертифицировання версия) |
3.55 МБ
10.04.2012
|
Руководства
| Инструкция по подключению нескольких приборов к ПК |
498 КБ
29.06.2023
|
| Руководство по эксплуатации Г7М-20А |
2.92 МБ
04.04.2013
|
| Руководство по эксплуатации Г7М-04 |
2.35 МБ
30.07.2012
|
| Руководство по эксплуатации Г7М-20 |
3.09 МБ
01.03.2011
|
| Руководство по эксплуатации Г7М-40 |
2.95 МБ
01.03.2011
|
| Дополнения к руководствам по эксплуатации Г7М |
Сертификаты
| Сертификат СТ-1 на Г7М |
2.31 МБ
25.11.2022
|
| Свидетельство об утверждении типа СИ Г7М-04 |
2.08 МБ
24.05.2017
|
| Свидетельство об утверждении типа СИ Г7М-20А |
474 КБ
28.02.2013
|
| Сертификат об утверждении типа СИВН Г7М-40 |
237 КБ
27.12.2010
|
| Сертификат об утверждении типа СИВН Г7М-20 |
237 КБ
27.12.2010
|
| Информация для метролога Г7М |
Технические характеристики
| Синтезаторы частот серии Г7М |
294 КБ
31.05.2024
|
