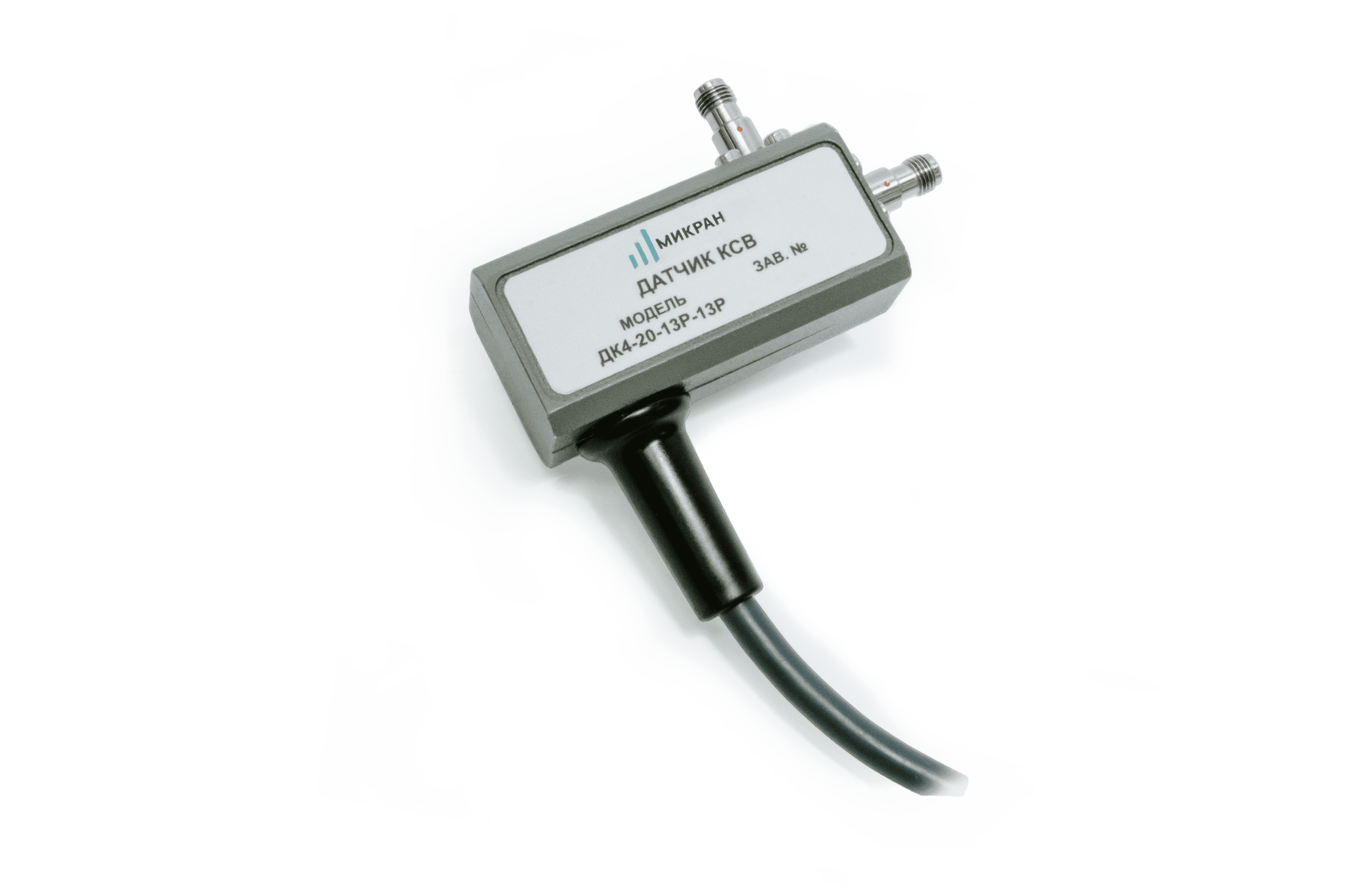

Датчики КСВ серии ДК1, ДК4

Датчики КСВ серии ДК1, ДК4 используются в анализаторах Р2М для выделения электромагнитной волны, отраженной от порта исследуемого устройства при измерении модуля коэффициента отражения и КСВН. СВЧ-соединители датчиков КСВ изготовлены из износостойких материалов, обеспечивающих ресурс не менее 3 000 сочленений.

Анализаторы цепей скалярные серии Р2М (далее — анализаторы Р2М) предназначены для измерений модуля коэффициента передачи (КП), модуля коэффициента отражения (КО), коэффициента стоячей волны по напряжению (КСВН), мощности и для формирования непрерывных гармонических сигналов. Дополнительные режимы 2 работы анализатора Р2М позволяют контролировать динамические характеристики, групповое время задержки, параметры устройств с преобразованием по частоте и параметры устройств в импульсном режиме.

Область применения анализаторов Р2М — исследование, настройка, испытания, контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

Принцип действия анализаторов Р2М основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля КП, модуля КО и КСВН. Выделение и преобразование электромагнитных волн в низкочастотное напряжение производится с помощью детекторных головок и датчиков КСВ.

Серия анализаторов Р2М включает в себя три типа приборов, различающихся по диапазону рабочих частот:


  • Р2М-04А: от 10 МГц до 4 ГГц;

  • Р2М-18А: от 10 МГц до 20 ГГц;

  • Р2М-40: от 10 МГц до 40 ГГц.


Управление анализатором Р2М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit P2M», которое обрабатывает измеренные данные и обеспечивает отображение результатов измерений. Информационный обмен между анализатором Р2М и персональным компьютером осуществляется по интерфейсу Ethernet.

Программный интерфейс анализаторов Р2М совместим со стандартами IVI-COM и SCPI, что дает возможность управлять анализатором Р2М с помощью стороннего программного обеспечения и интегрировать прибор в автоматизированные контрольно-измерительные комплексы.

Анализаторы Р2М поставляются в нескольких модификациях, каждая из которых характеризуется определенным набором опций.


Техническое описание

Датчики КСВ серии ДК1, ДК4
164 КБ
16.04.2020
