Анализаторы цепей скалярные серии Р2М

— Широкий диапазон частот: от 10 МГц до 4/20/40 ГГц

— Широкий диапазон регулировки мощности выходного сигнала: от -90 дБм (c опцией «АТА/70») до +15 дБм

— Высокая стабильность частоты и мощности выходного сигнала

— Возможность работы в нескольких коаксиальных трактах

— Одновременная работа с тремя измерительными каналами

— Возможность измерения модуля КП, КО и КСВН, группового времени задержки, динамических характеристик, параметров устройств с преобразованием по частоте, устройств в импульсном режиме, измерения с опорным каналом

— Внесён в реестр Российской радиоэлектронной продукции согласно ПП878

— Внесён в реестр Российской промышленной продукции согласно ПП719

arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Анализаторы цепей скалярные серии Р2М (далее — анализаторы Р2М) предназначены для измерений модуля коэффициента передачи (КП), модуля коэффициента отражения (КО), коэффициента стоячей волны по напряжению (КСВН), мощности и для формирования непрерывных гармонических сигналов. Дополнительные режимы работы анализатора Р2М позволяют контролировать динамические характеристики, групповое время задержки, параметры устройств с преобразованием по частоте и параметры устройств в импульсном режиме.

Область применения анализаторов Р2М — исследование, настройка, испытания, контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

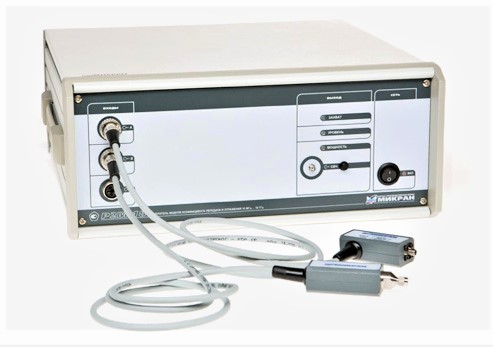

Принцип действия анализаторов Р2М основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля КП, модуля КО и КСВН. Выделение и преобразование электромагнитных волн в низкочастотное напряжение производится с помощью детекторных головок и датчиков КСВ.

Серия анализаторов Р2М включает в себя три типа приборов, различающихся по диапазону рабочих частот:


  • Р2М-04А: от 10 МГц до 4 ГГц;

  • Р2М-18А: от 10 МГц до 20 ГГц;

  • Р2М-40: от 10 МГц до 40 ГГц.

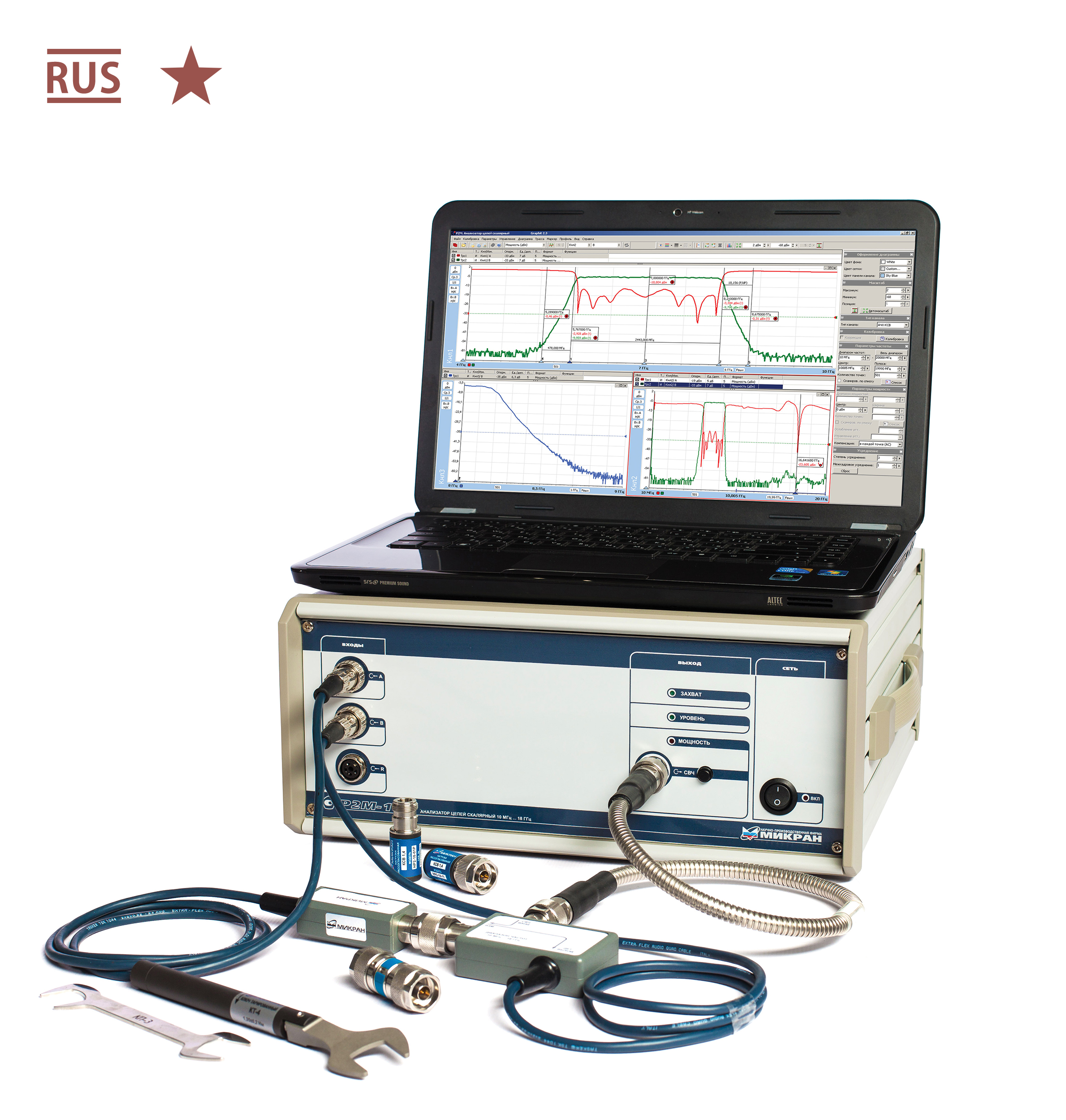

Управление анализатором Р2М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit P2M», которое обрабатывает измеренные данные и обеспечивает отображение результатов измерений. Информационный обмен между анализатором Р2М и персональным компьютером осуществляется по интерфейсу Ethernet.

Программный интерфейс анализаторов Р2М совместим со стандартами IVI-COM и SCPI, что дает возможность управлять анализатором Р2М с помощью стороннего программного обеспечения и интегрировать прибор в автоматизированные контрольно-измерительные комплексы.

Анализаторы Р2М поставляются в нескольких модификациях, каждая из которых характеризуется определенным набором опций.


Пожалуйста, выберите комплектацию товара

Скалярные анализаторы цепей Р2М до 4 ГГц

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип lll (розетка), расширенный диапазон установки выходной мощности до -90 дБ

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N, расширенный диапазон установки выходной мощности до -90 дБ

Скалярные анализаторы цепей Р2М до 4 ГГц

Название

Описание

Р2М-04А/1 Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка)

Название

Описание

Р2М-04А/2 Анализатор цепей скалярный, 0,01…4 ГГц с опцией «11Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка)

Название

Описание

Р2М-04А/3 Анализатор цепей скалярный, 0,01…4 ГГц с опциями «01Р», «АТА/70»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип lll (розетка), расширенный диапазон установки выходной мощности до -90 дБ

Название

Описание

Р2М-04А/4 Анализатор цепей скалярный, 0,01…4 ГГц с опциями «11Р», «АТА/70»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N, расширенный диапазон установки выходной мощности до -90 дБ

Скалярные анализаторы цепей Р2М до 18/20 ГГц

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип IX вар. 3 (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Скалярные анализаторы цепей Р2М до 18/20 ГГц

Название

Описание

Р2М-18А/1 Анализатор цепей скалярный, 0,01…18 ГГц с опцией «01Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка)

Название

Описание

Р2М-18А/2 Анализатор цепей скалярный, 0,01…18 ГГц с опцией «11Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка)

Название

Описание

Р2М-18А/3 Анализатор цепей скалярный, 0,01…20 ГГц с опцией «03Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип IX вар. 3 (розетка)

Название

Описание

Р2М-18А/4 Анализатор цепей скалярный, 0,01…20 ГГц с опцией «13Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка)

Название

Описание

Р2М-18А/5 Анализатор цепей скалярный, 0,01…18 ГГц с опциями «01Р», «АТА/70»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Название

Описание

Р2М-18А/6 Анализатор цепей скалярный, 0,01…18 ГГц с опциями «11Р», «АТА/70»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Название

Описание

Р2М-18А/8 Анализатор цепей скалярный, 0,01…20 ГГц с опциями «13Р», «АТА/70»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм

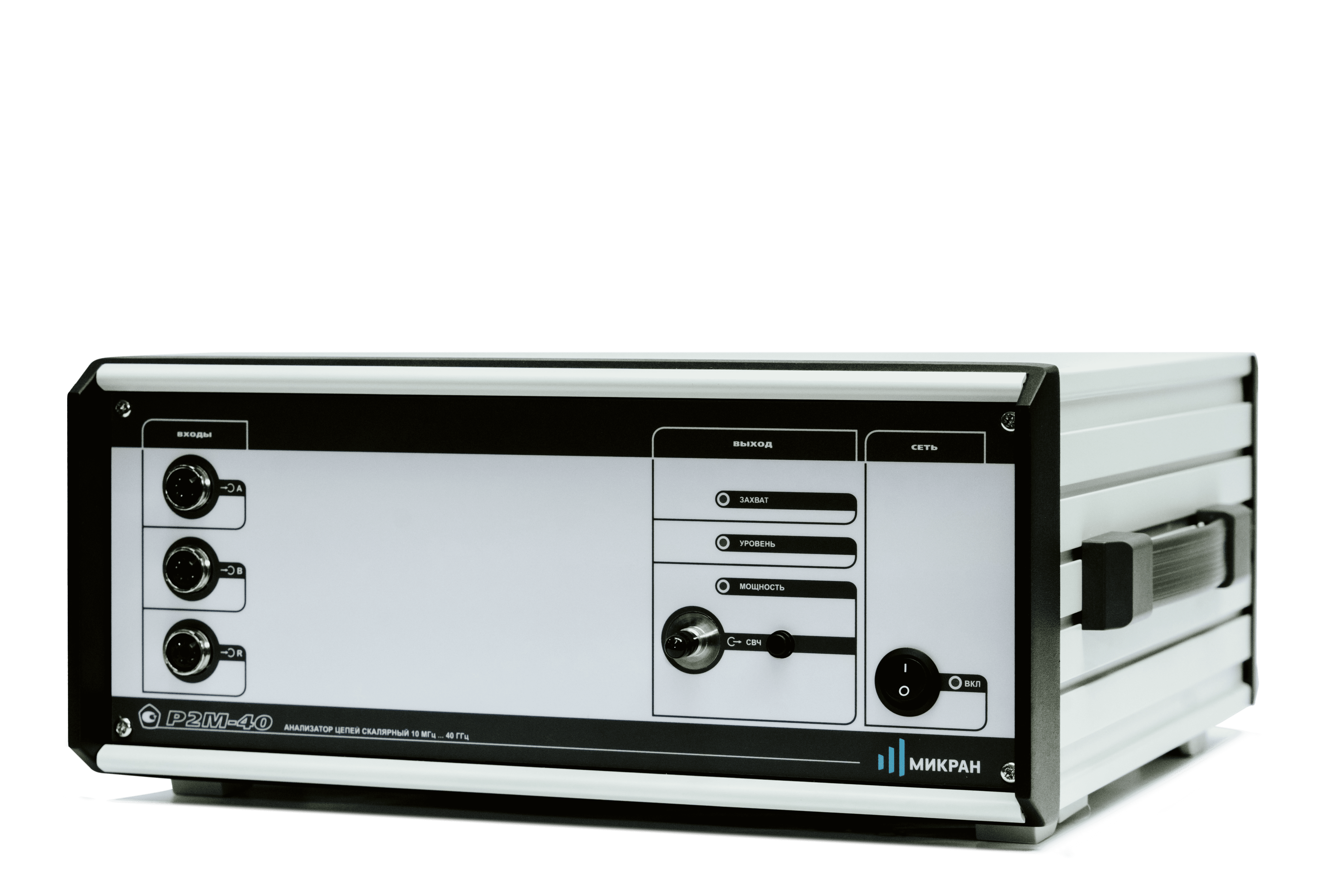

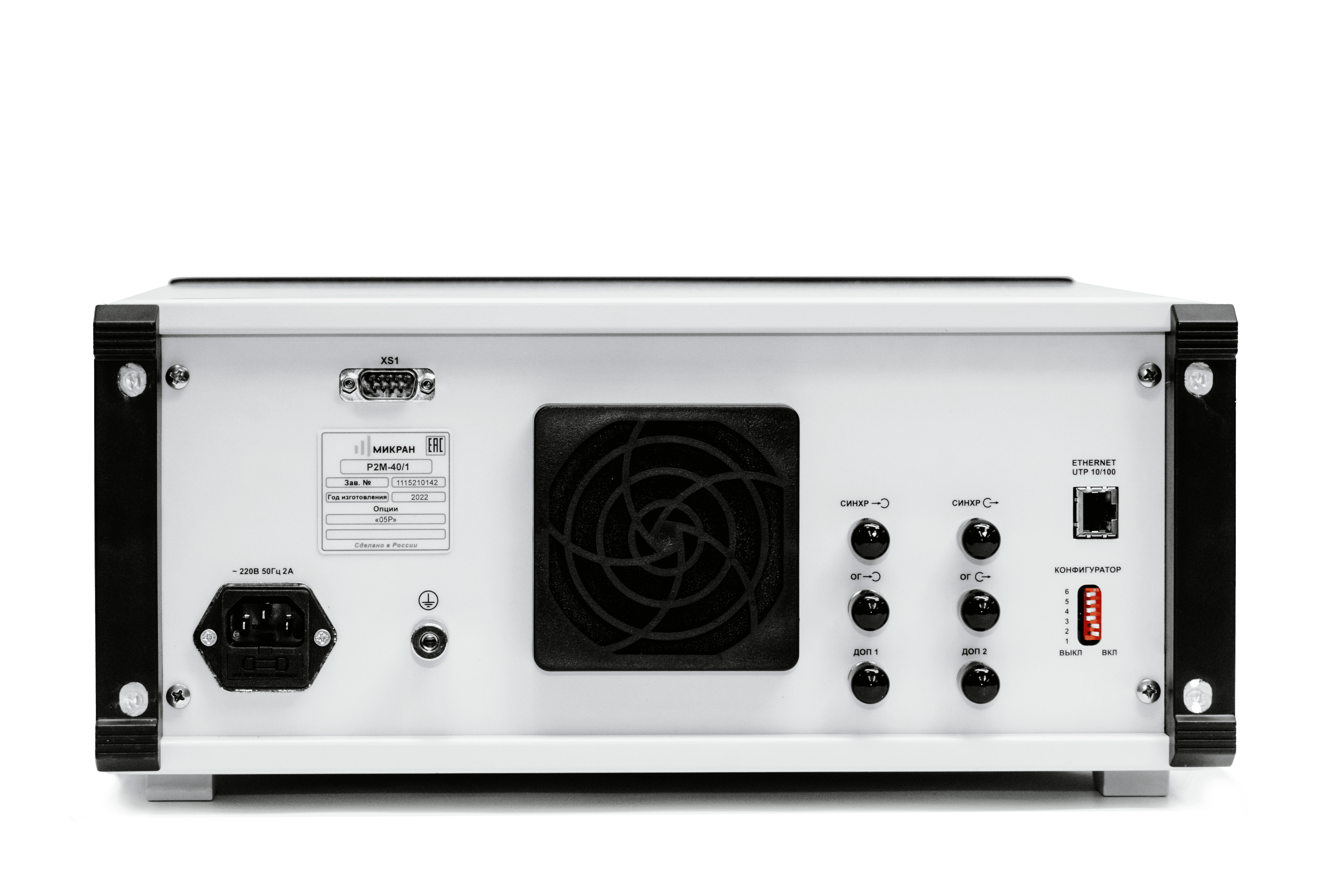

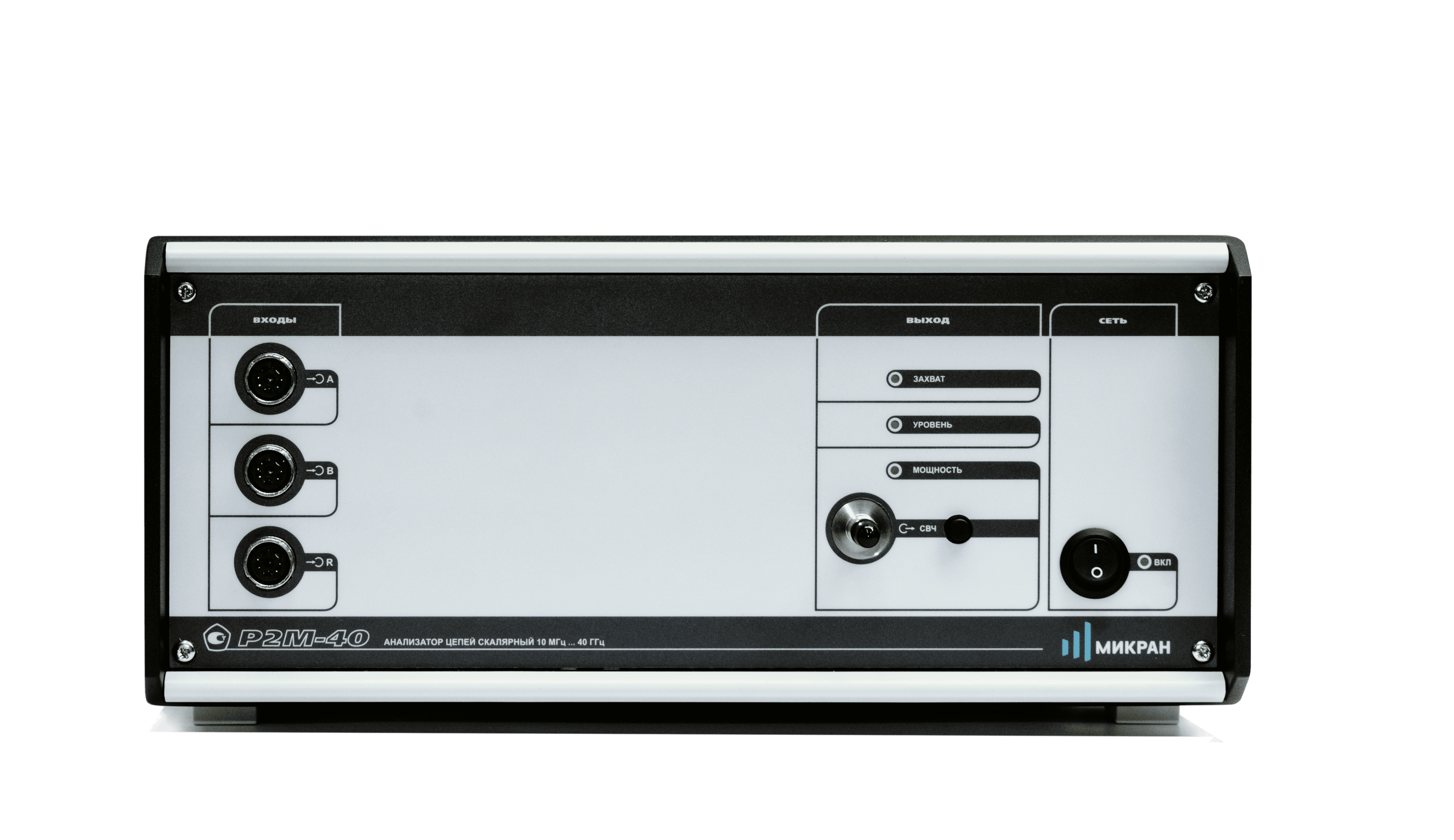

Скалярные анализаторы цепей Р2М до 40 ГГц

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка)

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Скалярные анализаторы цепей Р2М до 40 ГГц

Название

Описание

Р2М-40/1 Анализатор цепей скалярный, 0,01…40 ГГц с опцией «05Р»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка)

Название

Описание

Р2М-40/2 Анализатор цепей скалярный, 0,01…40 ГГц с опциями «05Р», «АТА/70»

Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм

Программы

Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI)

4.54 МБ
08.09.2023

Средства разработки Р2М и Г7М 1.3.2 (32 бит)

4.78 МБ
28.11.2022

Средства разработки Р2М и Г7М 1.3.2 (64 бит)

5.00 МБ
28.11.2022

Программа управления Graphit Р2М версия 2.3.18 (текущая версия)

11.09 МБ
27.05.2021

Программа управления Graphit Р2М версия 2.3 (текущая сертифицированная версия)

4.99 МБ
19.07.2012

Исправление некорректной работы программы управления Graphit R2M версия 2.1 rc7 с ОС Windows 7 при конвертации отчетов в формат pdf. Устанавливается на действующую программу управления.

1.27 МБ
28.12.2011

Программа управления Р2М версия 1.5.093 (Не рекомендуется к использованию. Разработка программного продукта остановлена)

3.98 МБ
17.10.2011

Программа управления Graphit Р2М версия 2.1rc7

4.52 МБ
17.10.2011

Руководства

Инструкция по подключению нескольких приборов к ПК
498 КБ
29.06.2023
Измерение модулей коэффициентов передачи и отражения в волноводном тракте
4.90 МБ
30.05.2022
Измерение модулей коэффициентов передачи и отражения пассивных и активных устройств
1.89 МБ
30.05.2022
Дополнения к руководствам по эксплуатации Р2М
3.52 МБ
20.06.2019
Программа продления срока службы измерителей Р2М
677 КБ
23.03.2014
Модернизация измерителей модуля КП и КО Р2М-18 и Р2М-18/2 до уровня Р2М-18А
1.76 МБ
11.03.2014
Модернизация измерителей модуля КП и КО Р2М-04 до уровня Р2М-04А
1.92 МБ
11.03.2014
Руководство по эксплуатации Р2М-18А
4.99 МБ
09.07.2013
Руководство по эксплуатации Р2М-40
4.92 МБ
09.07.2013
Руководство по эксплуатации Р2М-04А
5.65 МБ
10.01.2013
Руководство по эксплуатации Р2М-18/2
4.29 МБ
06.09.2011
Руководство по эксплуатации Р2М-18
4.11 МБ
06.09.2011
Руководство по эксплуатации Р2М-04
4.06 МБ
06.09.2011

Сертификаты

Сертификат СТ-1 на Р2М
3.21 МБ
24.06.2022
Сертификат об утверждении типа СИ Р2М-40
2.26 МБ
16.04.2018
Сертификат об утверждении типа СИ Р2М-04A
547 КБ
30.05.2017

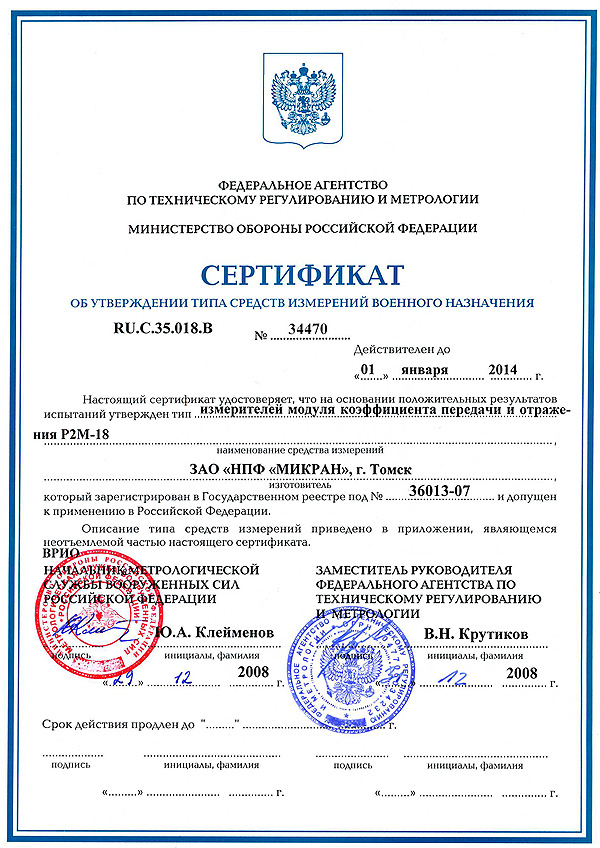

Сертификат об утверждении типа СИ Р2М-18
213 КБ
01.01.2014

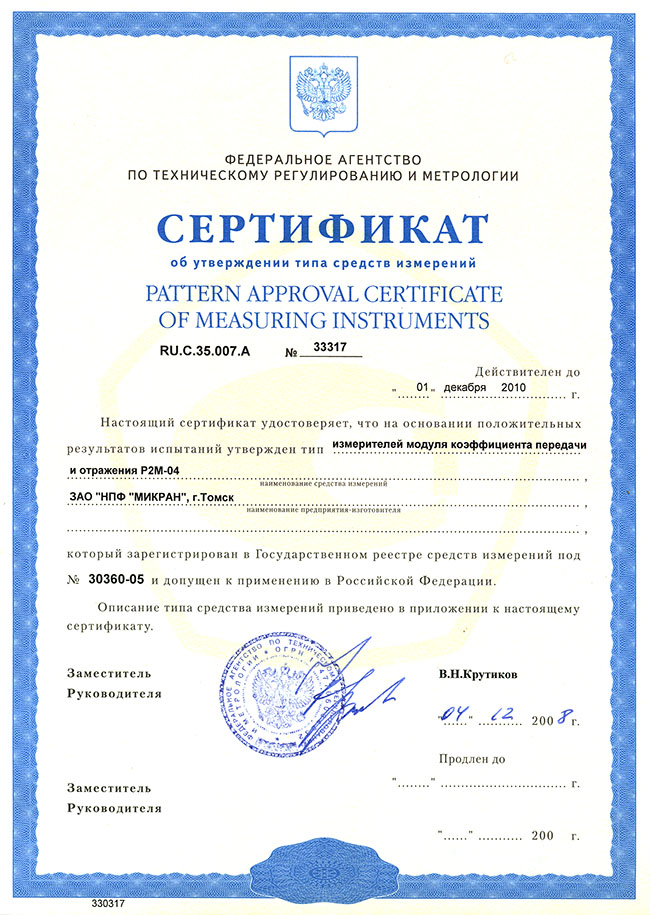

Сертификат об утверждении типа СИ Р2М-04
193 КБ
01.01.2014
Свидетельство об утверждении типа СИ М3М-18
468 КБ
03.12.2013

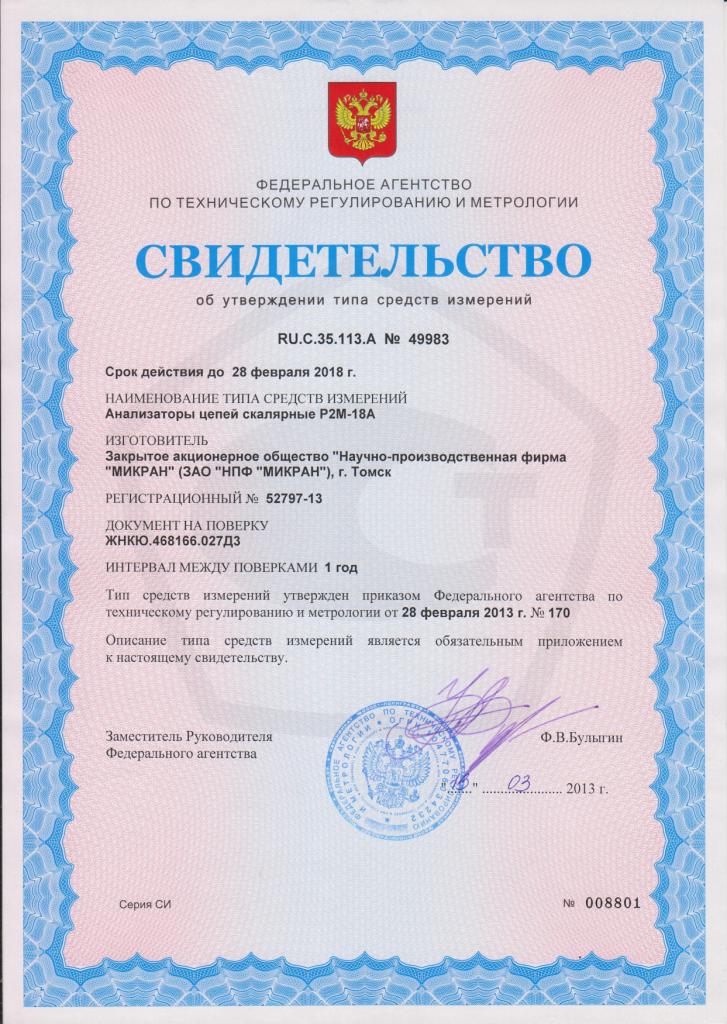

Сертификат об утверждении типа СИ Р2М-18А
