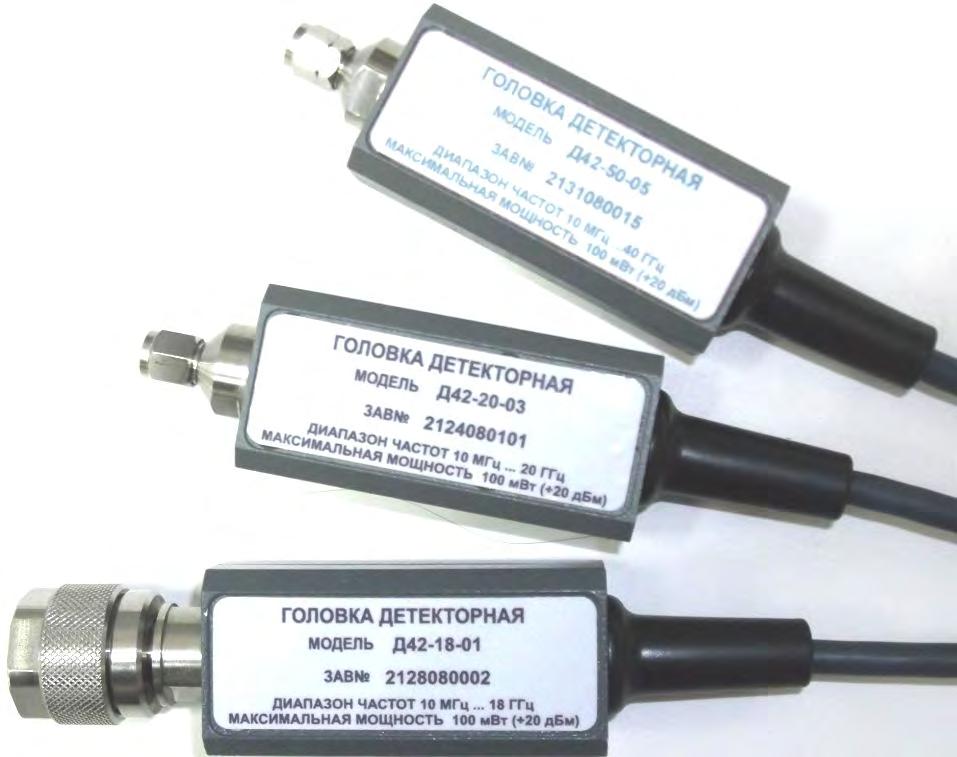

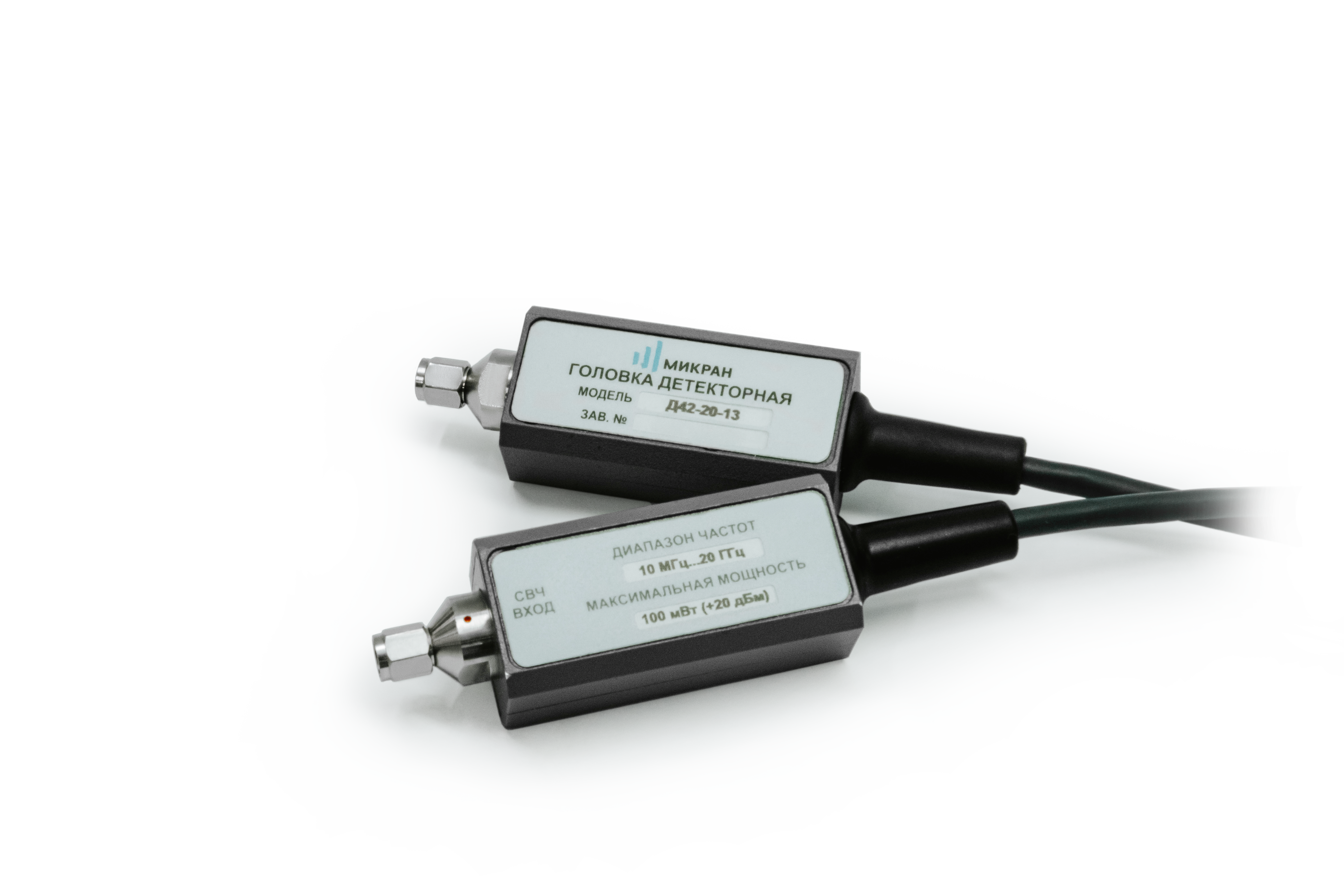

Детекторные головки серии Д42
Головки детекторные серии Д42 (далее — детекторы Д42) используются с анализаторами Р2М для измерения мощности и выделения электромагнитной волны, прошедшей через исследуемое устройство при измерении модуля коэффициента передачи.
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Детектор Д42 представляет собой широкополосный амплитудный детектор, построенный по двухдиодной схеме. СВЧ-соединители изготовлены из износостойких материалов, обеспечивающих ресурс не менее 3 000 сочленений. Каждый детектор Д42 проходит индивидуальную калибровку при производстве, которая позволяет обеспечить высокую точность измерения абсолютного уровня мощности.
Технические характеристики
| Д42-18-01 | Д42-18-11 | Д42-20-03 | Д42-20-13 | Д42-50-05 | |
|---|---|---|---|---|---|
|
Соединители |
тип III (вилка) | тип N (вилка) | тип IX, вар. 3 (вилка) | тип 3,5 мм (вилка) | тип 2,4 мм (вилка) |
| Диапазон частот |
10 МГц …18 ГГц |
10 МГц …20 ГГц1 |
10 МГц …40 ГГц |
||
|
Диапазон измеряемой мощности, дБм2 |
−55…+15 |
−55…+13 |
−55…+7 |
||
| Неравномерность АЧХ3 |
± 0,3 дБ до 12 ГГц ± 0,5 дБ до 18 ГГц |
± 0,3 дБ до 12 ГГц ± 0,5 дБ до 20 ГГц |
± 0,5 дБ до 20 ГГц ± 2,0 дБ до 40 ГГц |
||
| КСВН, не более |
1,2 |
1,5 |
|||
|
Волновое сопротивление, Ом |
50 |
||||
|
Максимальная входная мощность, дБм |
+23 |
||||
1 Измерения до 18 ГГц регламентируются по ОТ на Р2М-18А.
2 Диапазон измеряемой мощности, в комплекте с анализаторами Р2М.
3 Неравномерность без учета данных калибровки.
ПРИМЕЧАНИЕ
Полная информация по нагрузкам комбинированным, кабелям СВЧ и коаксиальным переходам представлена в разделе «Элементы СВЧ-тракта».
