Нагрузки волноводные
— Значение КСВН 1,02 (5,64…17,44 ГГц), 1,03 (17,44…25,95 ГГц), 1,04 (25,95…50 ГГц)
— Высокое качество механической обработки фланцевой поверхности
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

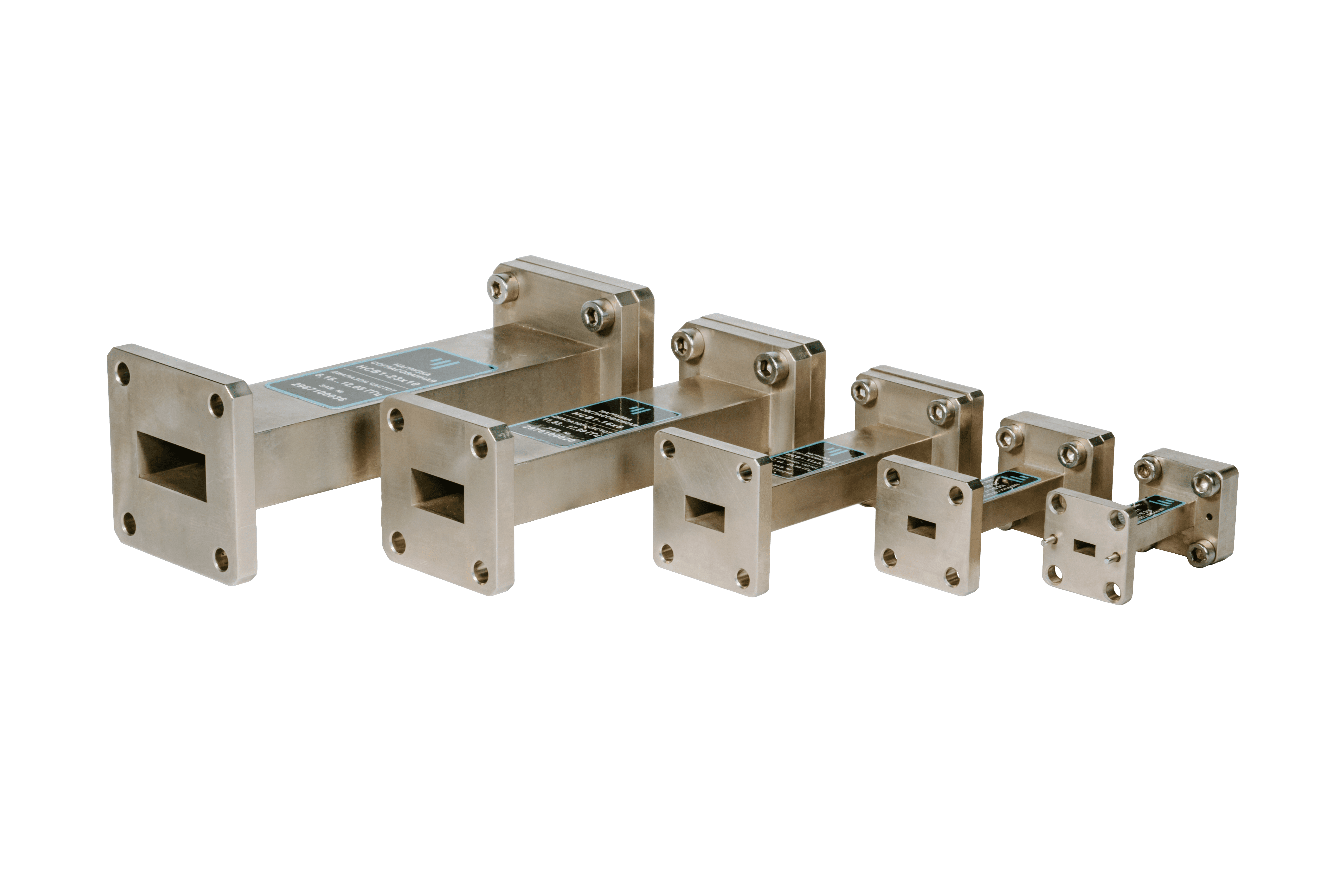

Оконечные волноводные нагрузки серий НСВ и НРВ предназначены для обеспечения заданного режима распространения СВЧ электромагнитной волны в прямоугольных волноводах. Нагрузки серии НСВ позволяют создавать режим близкий к бегущему, поскольку практически полностью поглощают поступающую в них энергию. Нагрузки серии НРВ, благодаря частичному отражению падающей на них энергии, обеспечивают заданный уровень режима смешанных волн. Волноводные нагрузки обеспечивают стабильный уровень КСВН в диапазоне рабочих температур при максимальной средней мощности непрерывного сигнала 1 Вт. Они используются в качестве эталонов коэффициента отражения в калибровочных и верификационных наборах мер, а так же в качестве самостоятельных устройства в качестве элемента различных радиотехнических систем. Присоединительные размеры фланцев выполнены в соответствии с ГОСТ РВ 51914-2002.

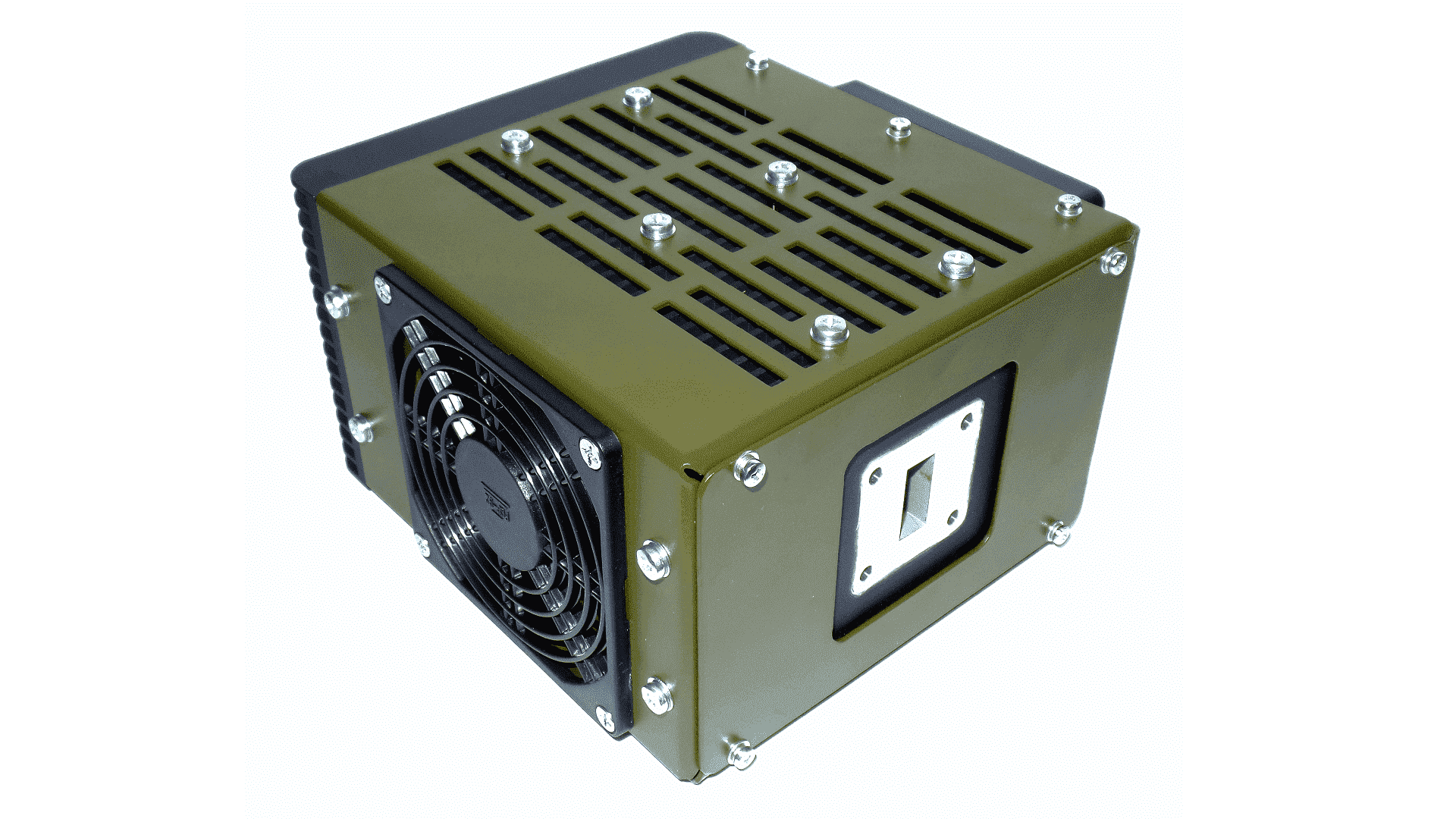

По индивидуальному заказу возможна поставка согласованных волноводных нагрузок с параметрами, отличающимися от параметров серийных НСВ1. Например, возможно изготовление мощной волноводной согласованной нагрузки в тракте 23 × 10 мм с максимальной средней мощностью непрерывного сигнала до 500 Вт
Технические параметры
| Обозначение | Сечение волновода, мм | Соединители | КСВН | |
|---|---|---|---|---|
| НСВ1-35х15 | 35х15 | 5,64…8,15 | ≤1,02 | |
| НРВ1-35х15 | 1,2 | ±0,06 | ||
| НРВ2-35х15 | 1,4 | |||
| НРВ3-35х15 | 2,0 | |||
| НСВ1-28,5х12,6 | 28,5х12,6 | 6,85…9,93 | ≤1,02 | |
| НРВ1-28,5х12,6 | 1,2 | ±0,06 | ||
| НРВ2-28,5х12,6 | 1,4 | |||
| НРВ3-28,5х12,6 | 2,0 | |||
| НСВ1-23х10 | 23х10 | 8,15…12,05 | ≤1,02 | |
| НРВ1-23х10 | 1,2 | ±0,06 | ||
| НРВ2-23х10 | 1,4 | |||
| НРВ3-23х10 | 2,0 | |||
| НСВ1-19х9,5 | 19х9,5 | 9,93…14,71 | ≤1,02 | |
| НСВ1-16х8 | 16х8 | 12,05…17,44 | ≤1,02 | |
| НРВ1-16х8 | 1,2 | ±0,06 | ||
| НРВ2-16х8 | 1,4 | |||
| НРВ3-16х8 | 2,0 | |||
| НСВ1-11х5,5 | 11х5,5 | 17,44…25,95 | ≤1,03 | |
| НРВ1-11х5,5 | 1,2 | ±0,06 | ||
| НРВ2-11х5,5 | 1,4 | |||
| НРВ3-11х5,5 | 2,0 | |||
| НСВ1-7,2х3,4 | 7,2х3,4 | 25,95…37,5 | ≤1,03 | |
| НРВ1-7,2х3,4 | 1,2 | ±0,1 | ||
| НРВ2-7,2х3,4 | 1,4 | |||
| НРВ3-7,2х3,4 | 2,0 | |||
| НСВ1-5,2х2,6 | 5,2х2,6 | 37,5…50 | ≤1,04 | |
| НРВ1-5,2х2,6 | 1,2 | ±0,2 | ||
| НРВ2-5,2х2,6 | 1,4 | |||
| НРВ3-5,2х2,6 | 2,0 | |||
