Гермовводы НЧ

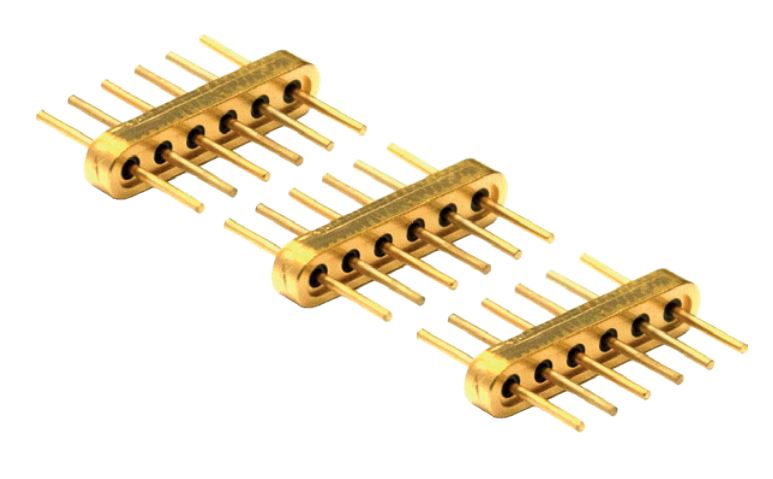

Многоштырьковые НЧ-гермовводы являются аналогами продукции компании Special Hermetic Products, Inc., которые предназначены для ввода-вывода сигнала в модули и блоки НЧ. Покрытие корпуса и центральных проводников – износостойкое золото.

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Гермовводы соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными во вкладке ТТХ.

Технические параметры серии «Вывод»


 Параметр  Вывод
 Диапазон рабочих частот, ГГц 0...20
 Волновое сопротивление, Ом 50
 Герметичность, м3·Па/с (см3/с) от 1,3 × 10-11 до 1,3 × 10-9 (10-10…10-8)
 Максимальный пропускаемый ток, А
(Максимальное рабочее напряжение, В) 		0,5
(100)
 Переходное сопротивление контактов, Ом, не более 0,01
 Сопротивление изоляции при испытательном напряжении 500 В,
в нормальных климатических условиях, МОм, не менее 		5000
 Габаритные размеры, мм L I
5,75 1,2
5,75 1,8
11,50 3,0
12,60 3,0
18,00 3,0


Устойчивость к внешним воздействующим факторам

Механические воздействия

Синусоидальная вибрация
Диапазон частот, Гц
 10…2 000
Амплитуда ускорения, м/с2 (g)               200 (20)
Многократные удары
Пиковое ударное ускорение, м/с2 (g) 150 (15)
Длительность действия, мс    1…5

Климатические воздействия
Повышенная температура среды
Максимальное значение при пайке, °С
 +310
Максимальное значение при эксплуатации, °С +100
Максимальное значение при транспортировании и хранении, °С +40
Пониженная температура среды
Минимальное значение при эксплуатации, °С
 – 60
Изменение температуры среды *
Диапазон температур, °С  – 60…+100
Повышенная влажность воздуха *
 Рабочая (t = 35 °С), %, не более  93±3
 Пониженное атмосферное давление
 Значение при эксплуатации, Па (мм рт.ст.)  6·104 (450)
 Предельное значение при транспортировании, Па (мм рт.ст.)  1,2·104 (90)

Технические характеристики
